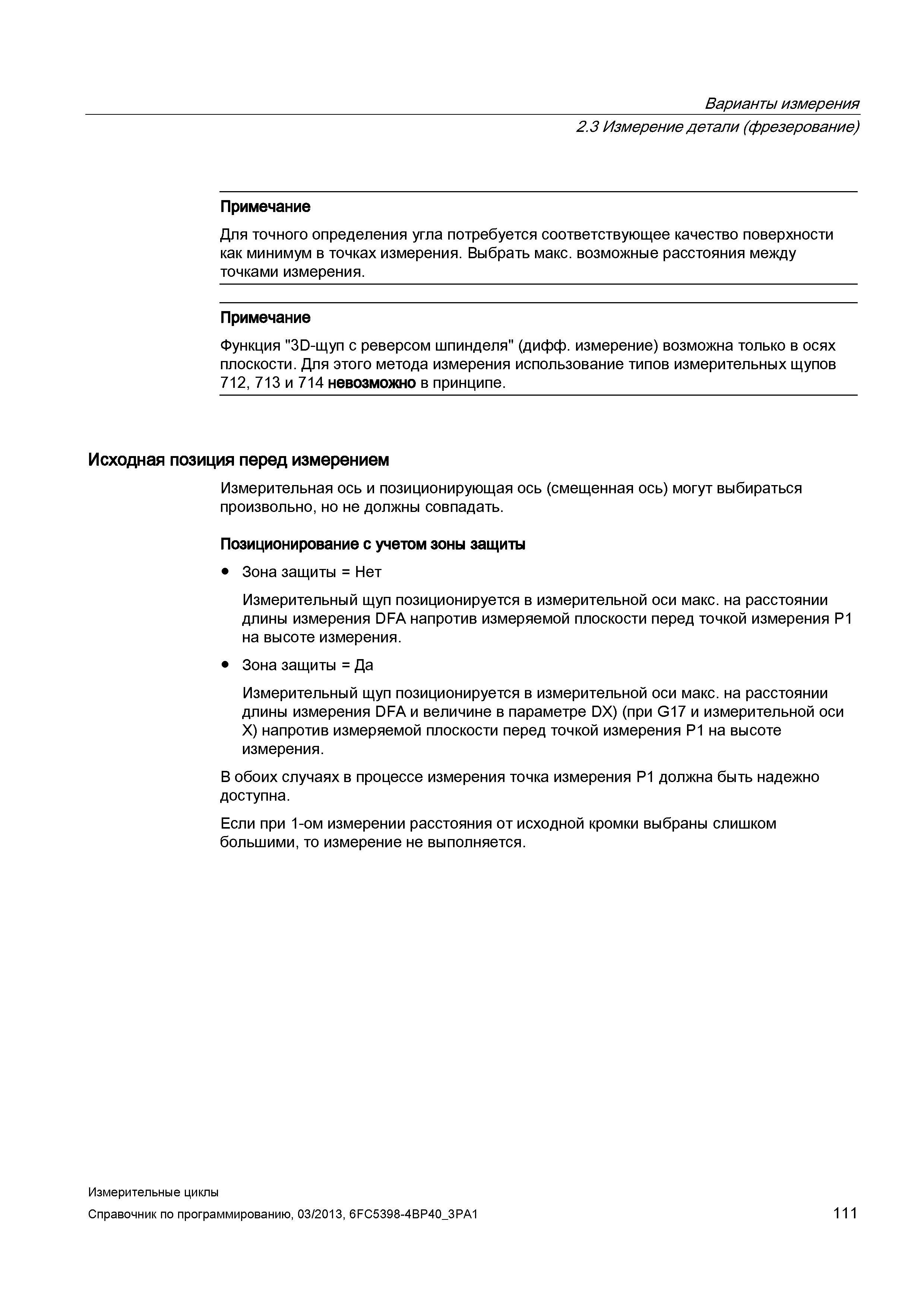

Варианты измерения 2.3 Измерение детали (фрезерование) Примечание Для точного определения угла потребуется соответствующее качество поверхности как минимум в точках измерения. Выбрать макс. возможные расстояния между точками измерения. Примечание Функция "3й-щуп с реверсом шпинделя" (дифф. измерение) возможна только в осях плоскости. Для этого метода измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. Исходная позиция перед измерением Измерительная ось и позиционирующая ось (смещенная ось) могут выбираться произвольно, но не должны совпадать. Позиционирование с учетом зоны защиты Зона защиты = Нет Измерительный щуп позиционируется в измерительной оси макс. на расстоянии длины измерения DFA напротив измеряемой плоскости перед точкой измерения P1 на высоте измерения. Зона защиты = Да Измерительный щуп позиционируется в измерительной оси макс. на расстоянии длины измерения DFA и величине в параметре DX) (при G17 и измерительной оси Х) напротив измеряемой плоскости перед точкой измерения P1 на высоте измерения. В обоих случаях в процессе измерения точка измерения P1 должна быть надежно доступна. Если при 1-ом измерении расстояния от исходной кромки выбраны слишком большими, то измерение не выполняется. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 111
