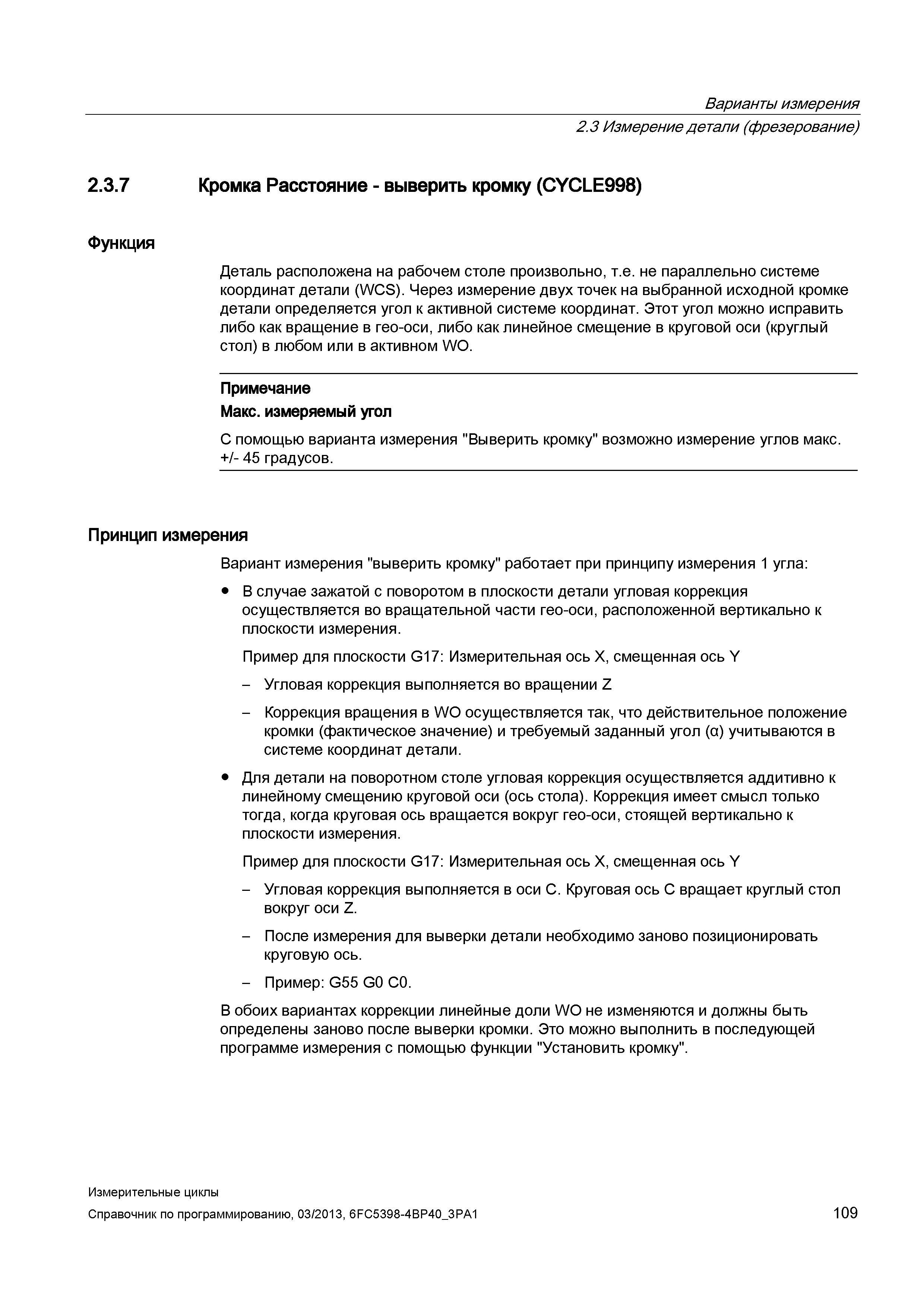

109 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.109

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 109 0109 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.7 Кромка Расстояние - выверить кромку (CYCLE998) Функция Деталь расположена на рабочем столе произвольно, т.е. не параллельно системе координат детали (WOS). Через измерение двух точек на выбранной исходной кромке детали определяется угол к активной системе координат. Этот угол можно исправить либо как вращение в гео-оси, либо как линейное смещение в круговой оси (круглый стол) в любом или в активном WO. Примечание Макс. измеряемый угол С помощью варианта измерения "Выверить кромку" возможно измерение углов макс. +/- 45 градусов. Принцип измерения Вариант измерения "выверить кромку" работает при принципу измерения 1 угла: В случае зажатой с поворотом в плоскости детали угловая коррекция осуществляется во вращательной части гео-оси, расположенной вертикально к плоскости измерения. Пример для плоскости G17: Измерительная ось X, смещенная ось Y - Угловая коррекция выполняется во вращении Z - Коррекция вращения в WO осуществляется так, что действительное положение кромки (фактическое значение) и требуемый заданный угол (а) учитываются в системе координат детали. Для детали на поворотном столе угловая коррекция осуществляется аддитивно к линейному смещению круговой оси (ось стола). Коррекция имеет смысл только тогда, когда круговая ось вращается вокруг гео-оси, стоящей вертикально к плоскости измерения. Пример для плоскости G17: Измерительная ось X, смещенная ось Y - Угловая коррекция выполняется в оси С. Круговая ось C вращает круглый стол вокруг оси Z. - После измерения для выверки детали необходимо заново позиционировать круговую ось. - Пример: G55 G0 C0. В обоих вариантах коррекции линейные доли WO не изменяются и должны быть определены заново после выверки кромки. Это можно выполнить в последующей программе измерения с помощью функции "Установить кромку". Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 109
