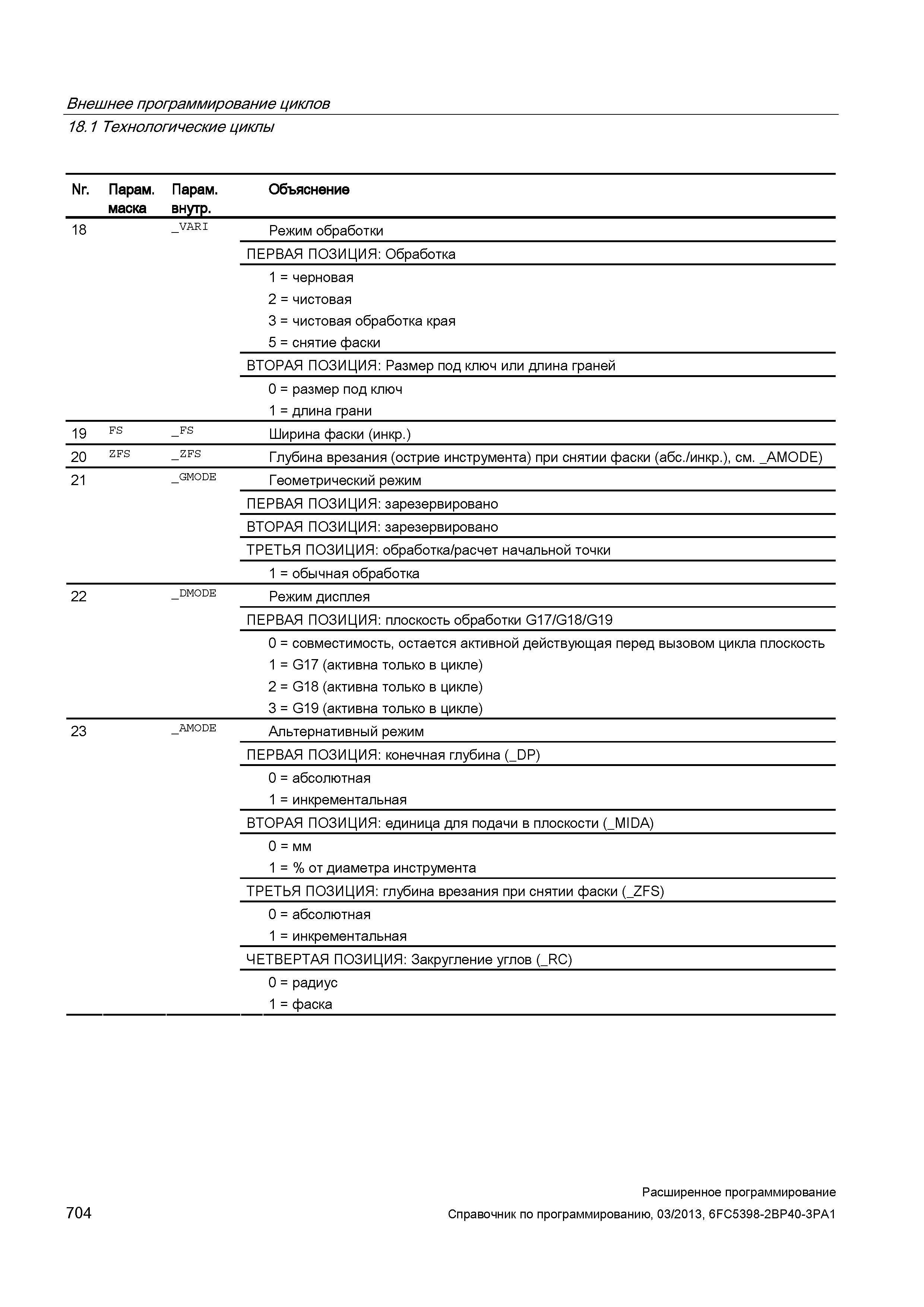

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 18 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: Обработка 1 = черновая 2 = чистовая 3 = чистовая обработка края 5 = снятие фаски ВТОРАЯ ПОЗИЦИЯ: Размер под ключ или длина граней 0 = размер под ключ 1 = длина грани 19 FS _FS Ширина фаски (инкр.) 20 ZFS _ZFS Глубина врезания (острие инструмента) при снятии фаски (абс./инкр.), см. _AMODE) 21 _GMODE Геометрический режим ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: обработка/расчет начальной точки 1 = обычная обработка 22 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 23 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная глубина (_DP) 0 = абсолютная 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: единица для подачи в плоскости (_MIDA) 0 = мм 1 = % от диаметра инструмента ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски (_ZFS) 0 = абсолютная 1 = инкрементальная ЧЕТВЕРТАЯ ПОЗИЦИЯ: Закругление углов (_RC) 0 = радиус 1 = фаска Расширенное программирование 704 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
