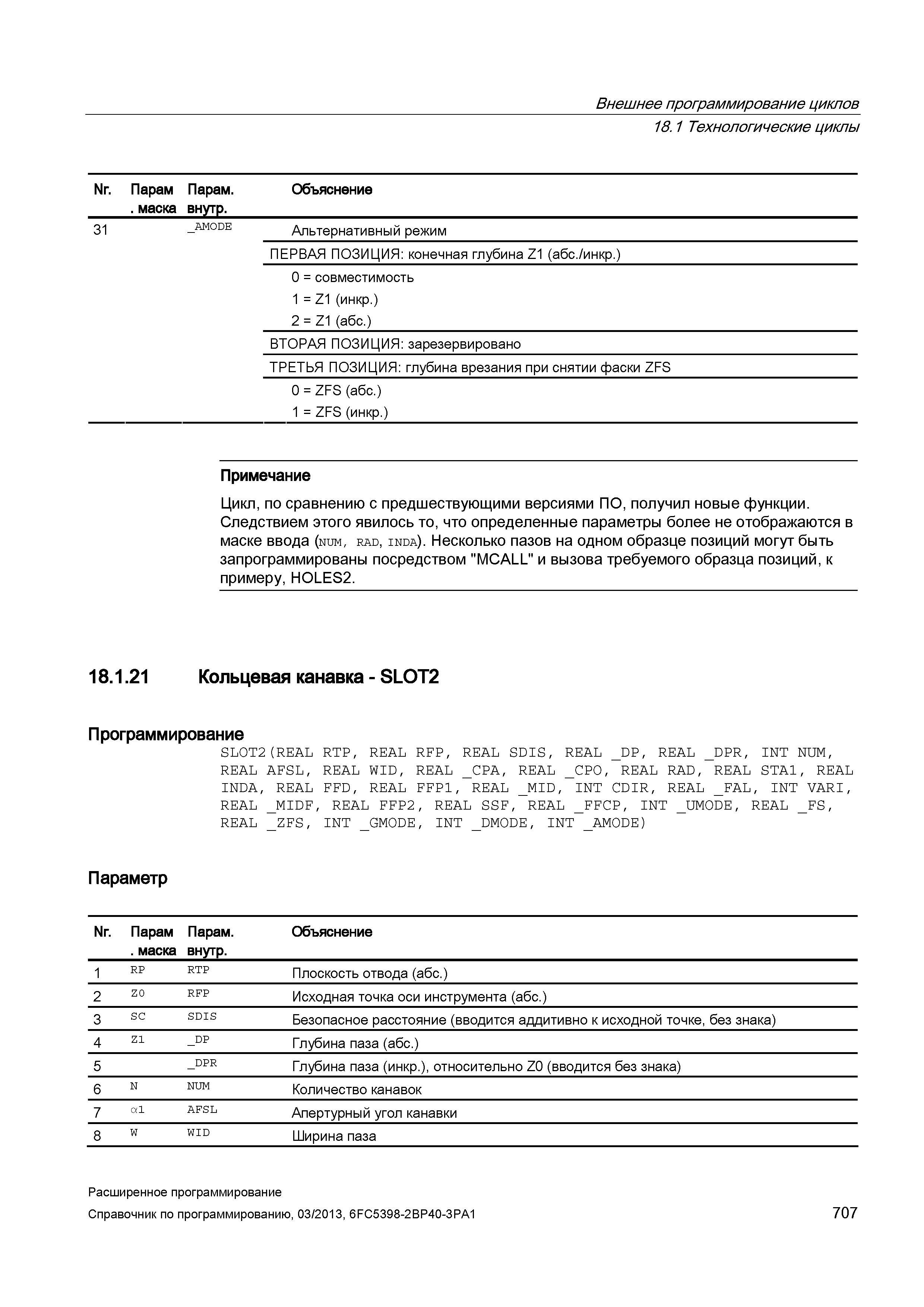

707 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.707

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 707 0707 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. 31 _anode Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная глубина Z1 (абс./инкр.) 0 = совместимость 1 = Z1 (инкр.) 2 = Z1 (абс.) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски ZFS 0 = ZFS (абс.) 1 = ZFS (инкр.) Примечание Цикл, по сравнению с предшествующими версиями ПО, получил новые функции. Следствием этого явилось то, что определенные параметры более не отображаются в маске ввода (num, rad, inda). Несколько пазов на одном образце позиций могут быть запрограммированы посредством "MCALL" и вызова требуемого образца позиций, к примеру, HOLES2. 18.1.21 Кольцевая канавка - SLOT2 Программирование SLOT2(REAL RTP, REAL RFP, REAL SDIS, REAL _DP, REAL _DPR, INT NUM, REAL AFSL, REAL WID, REAL _CPA, REAL _CPO, REAL RAD, REAL STA1, REAL INDA, REAL ffd, REAL FFP1, real _mid, INT cdir, real _fal, INT VARI, REAL _MIDF, REAL FFP2, REAL SSF, REAL _FFCP, INT _UMODE, REAL _FS, REAL _ZFS, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Плоскость отвода (абс.) 2 Z0 RFP Исходная точка оси инструмента (абс.) 3 SC SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _dp Глубина паза (абс.) 5 _dpr Глубина паза (инкр.), относительно Z0 (вводится без знака) 6 N NUM Количество канавок 7 а1 AFSL Апертурный угол канавки 8 W WID Ширина паза Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 707
