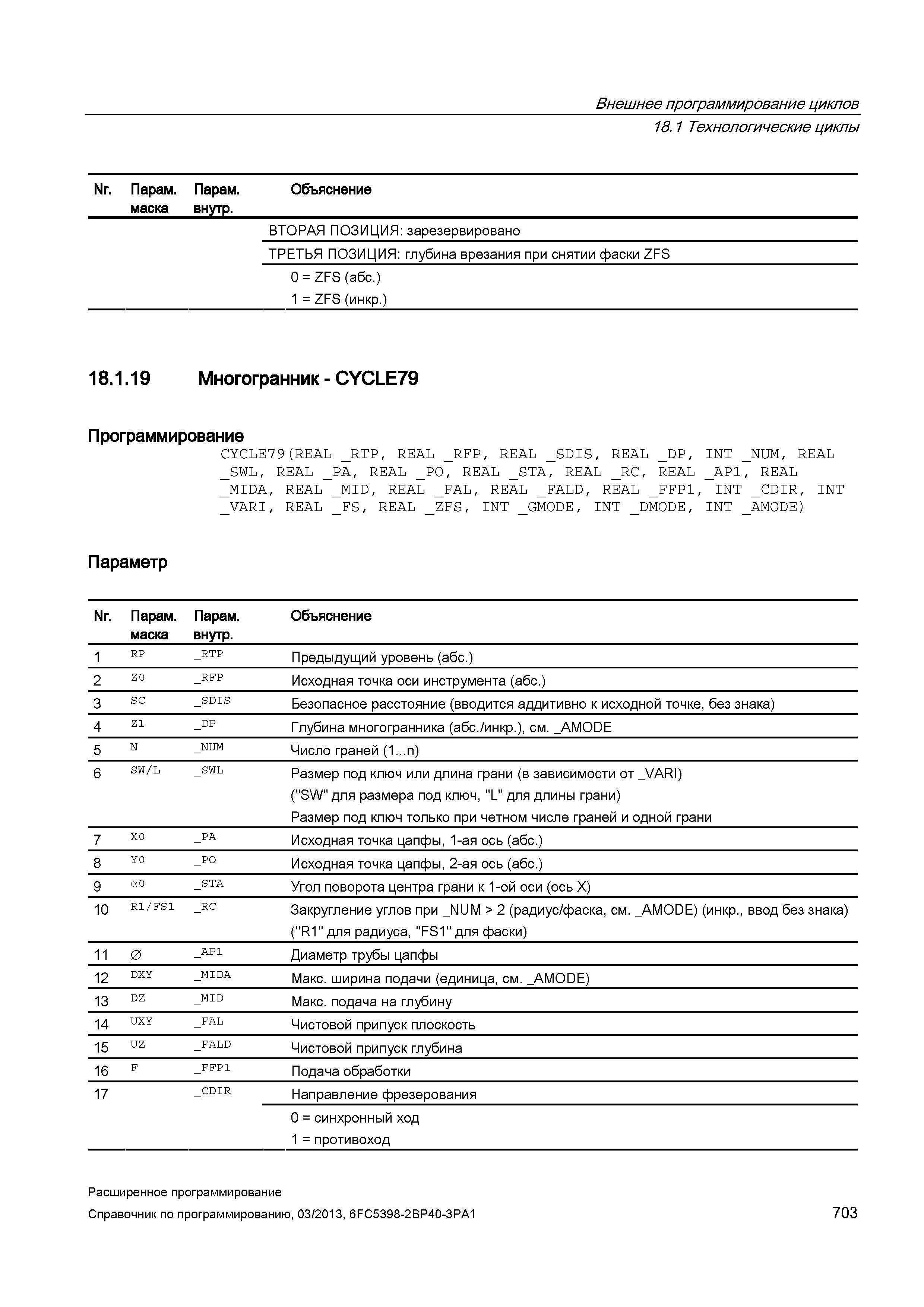

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. Парам. маска внутр. Объяснение ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски ZFS 0 = ZFS (абс.) 1 = ZFS (инкр.) 18.1.19 Многогранник - CYCLE79 Программирование CYCLE7 9(REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, INT _NUM, REAL _SWL, REAL _PA, REAL _PO, REAL _STA, REAL _RC, REAL _AP1, REAL _MIDA, REAL _MID, REAL _FAL, REAL _FALD, REAL _FFP1, INT _CDIR, INT _VARI, REAL _FS, REAL _ZFS, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам. маска Парам. внутр. Объяснение 1 RP _RTP Предыдущий уровень (абс.) 2 Z0 _RFP Исходная точка оси инструмента (абс.) 3 SC _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _DP Глубина многогранника (абс./инкр.), см. _AMODE 5 N _NUM Число граней (1...n) 6 SW/L _SWL Размер под ключ или длина грани (в зависимости от _VARI) ("SW" для размера под ключ, "L" для длины грани) Размер под ключ только при четном числе граней и одной грани 7 X0 _PA Исходная точка цапфы, 1-ая ось (абс.) 8 Y0 _PO Исходная точка цапфы, 2-ая ось (абс.) 9 а0 _STA Угол поворота центра грани к 1-ой оси (ось X) 10 R1/FS1 _RC Закругление углов при _NUM > 2 (радиус/фаска, см. _AMODE) (инкр., ввод без знака) ("R1" для радиуса, "FS1" для фаски) 11 0 _AP1 Диаметр трубы цапфы 12 DXY _MIDA Макс. ширина подачи (единица, см. _AMODE) 13 DZ _MID Макс. подача на глубину 14 UXY _FAL Чистовой припуск плоскость 15 UZ _FALD Чистовой припуск глубина 16 F _FFP1 Подача обработки 17 _CDIR Направление фрезерования 0 = синхронный ход 1 = противоход Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 703
