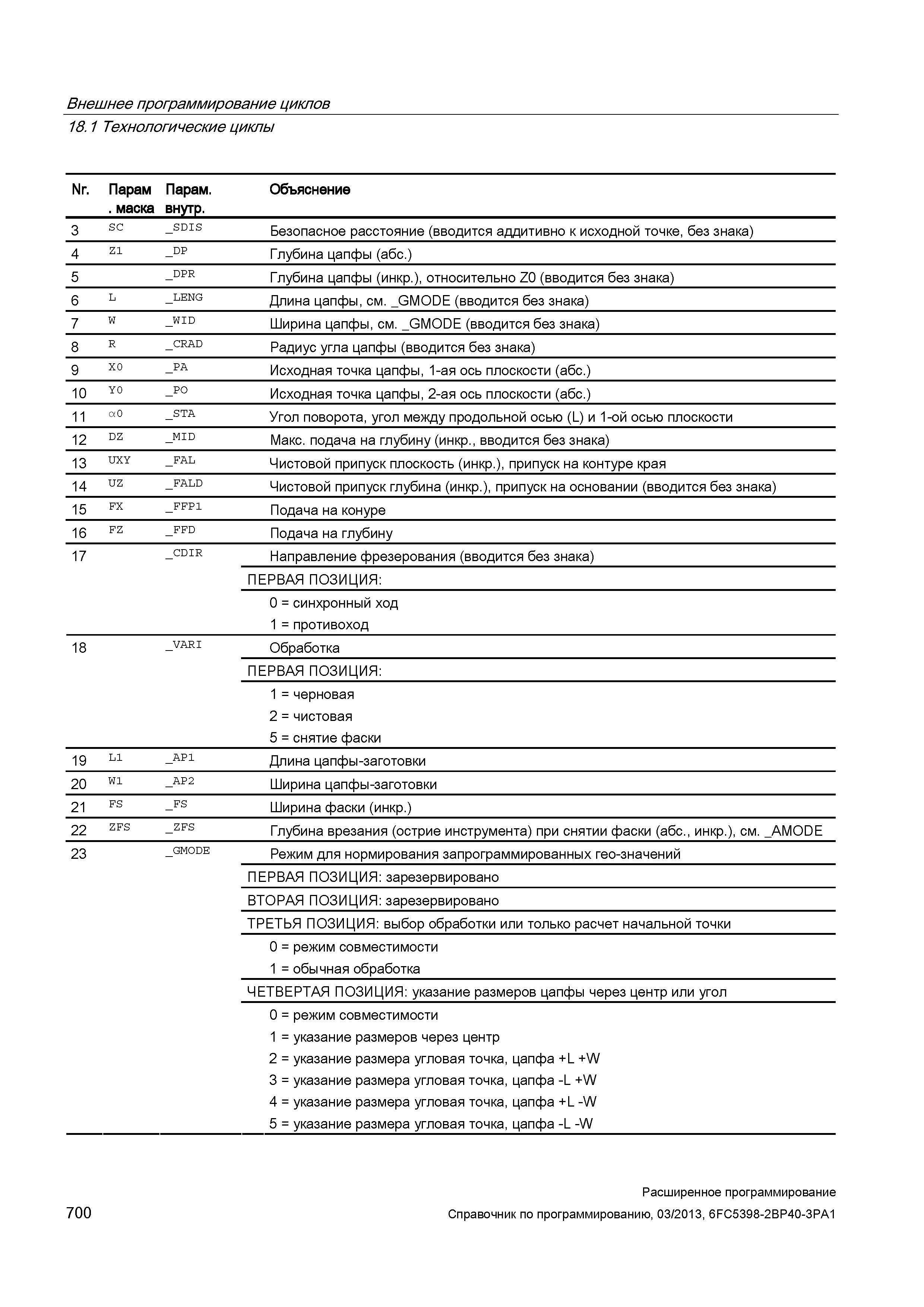

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 3 SC _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _DP Глубина цапфы (абс.) 5 _DPR Глубина цапфы (инкр.), относительно Z0 (вводится без знака) 6 L _LENG Длина цапфы, см. _GMODE (вводится без знака) 7 W _WID Ширина цапфы, см. _GMODE (вводится без знака) 8 R _CRAD Радиус угла цапфы (вводится без знака) 9 X0 _PA Исходная точка цапфы, 1-ая ось плоскости (абс.) 10 Y0 _PO Исходная точка цапфы, 2-ая ось плоскости (абс.) 11 а0 _STA Угол поворота, угол между продольной осью (L) и 1-ой осью плоскости 12 DZ _MID Макс. подача на глубину (инкр., вводится без знака) 13 UXY _FAL Чистовой припуск плоскость (инкр.), припуск на контуре края 14 UZ _FALD Чистовой припуск глубина (инкр.), припуск на основании (вводится без знака) 15 FX _FFP1 Подача на конуре 16 FZ _FFD Подача на глубину 17 _CDIR Направление фрезерования (вводится без знака) ПЕРВАЯ ПОЗИЦИЯ: 0 = синхронный ход 1 = противоход 18 _VARI Обработка ПЕРВАЯ ПОЗИЦИЯ: 1 = черновая 2 = чистовая 5 = снятие фаски 19 L1 _AP1 Длина цапфы-заготовки 20 W1 _AP2 Ширина цапфы-заготовки 21 FS _FS Ширина фаски (инкр.) 22 ZFS _ZFS Глубина врезания (острие инструмента) при снятии фаски (абс., инкр.), см. _AMODE 23 _GMODE Режим для нормирования запрограммированных гео-значений ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки или только расчет начальной точки 0 = режим совместимости 1 = обычная обработка ЧЕТВЕРТАЯ ПОЗИЦИЯ: указание размеров цапфы через центр или угол 0 = режим совместимости 1 = указание размеров через центр 2 = указание размера угловая точка, цапфа +L +W 3 = указание размера угловая точка, цапфа -L +W 4 = указание размера угловая точка, цапфа +L -W 5 = указание размера угловая точка, цапфа -L -W 700 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
