698 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.698

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 698 0698 Lab2u

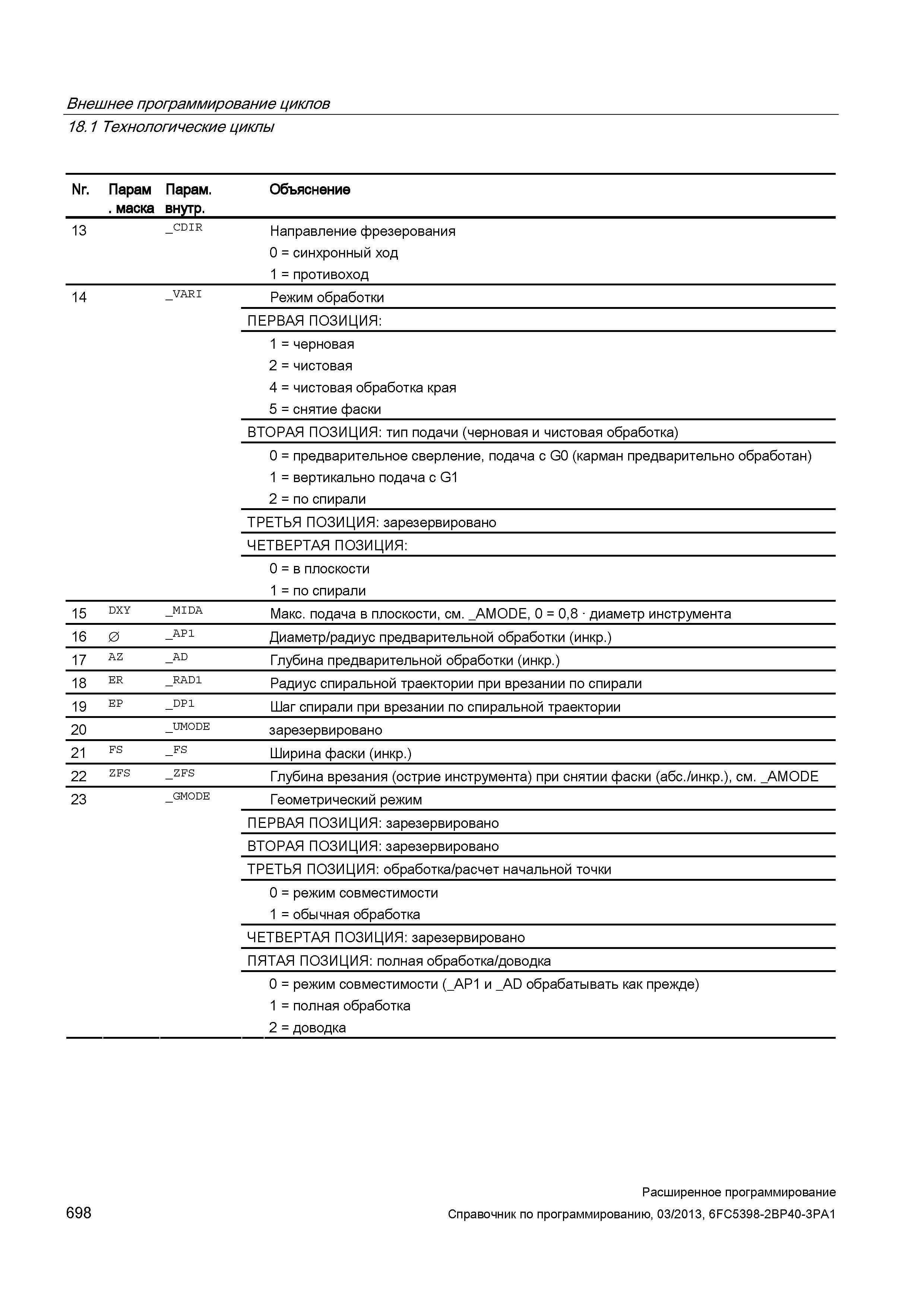

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 13 _CDIR Направление фрезерования 0 = синхронный ход 1 = противоход 14 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: 1 = черновая 2 = чистовая 4 = чистовая обработка края 5 = снятие фаски ВТОРАЯ ПОЗИЦИЯ: тип подачи (черновая и чистовая обработка) 0 = предварительное сверление, подача с G0 (карман предварительно обработан) 1 = вертикально подача с G1 2 = по спирали ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: 0 = в плоскости 1 = по спирали 15 DXY _MIDA Макс. подача в плоскости, см. _AMODE, 0 = 0,8 диаметр инструмента 16 0 _AP1 Диаметр/радиус предварительной обработки (инкр.) 17 AZ _AD Глубина предварительной обработки (инкр.) 18 ER _RAD1 Радиус спиральной траектории при врезании по спирали 19 EP _DP1 Шаг спирали при врезании по спиральной траектории 20 _UMODE зарезервировано 21 FS _FS Ширина фаски (инкр.) 22 ZFS _ZFS Глубина врезания (острие инструмента) при снятии фаски (абс./инкр.), см. _AMODE 23 _GMODE Геометрический режим ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: обработка/расчет начальной точки 0 = режим совместимости 1 = обычная обработка ЧЕТВЕРТАЯ ПОЗИЦИЯ: зарезервировано ПЯТАЯ ПОЗИЦИЯ: полная обработка/доводка 0 = режим совместимости (_AP1 и _AD обрабатывать как прежде) 1 = полная обработка 2 = доводка 698 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
