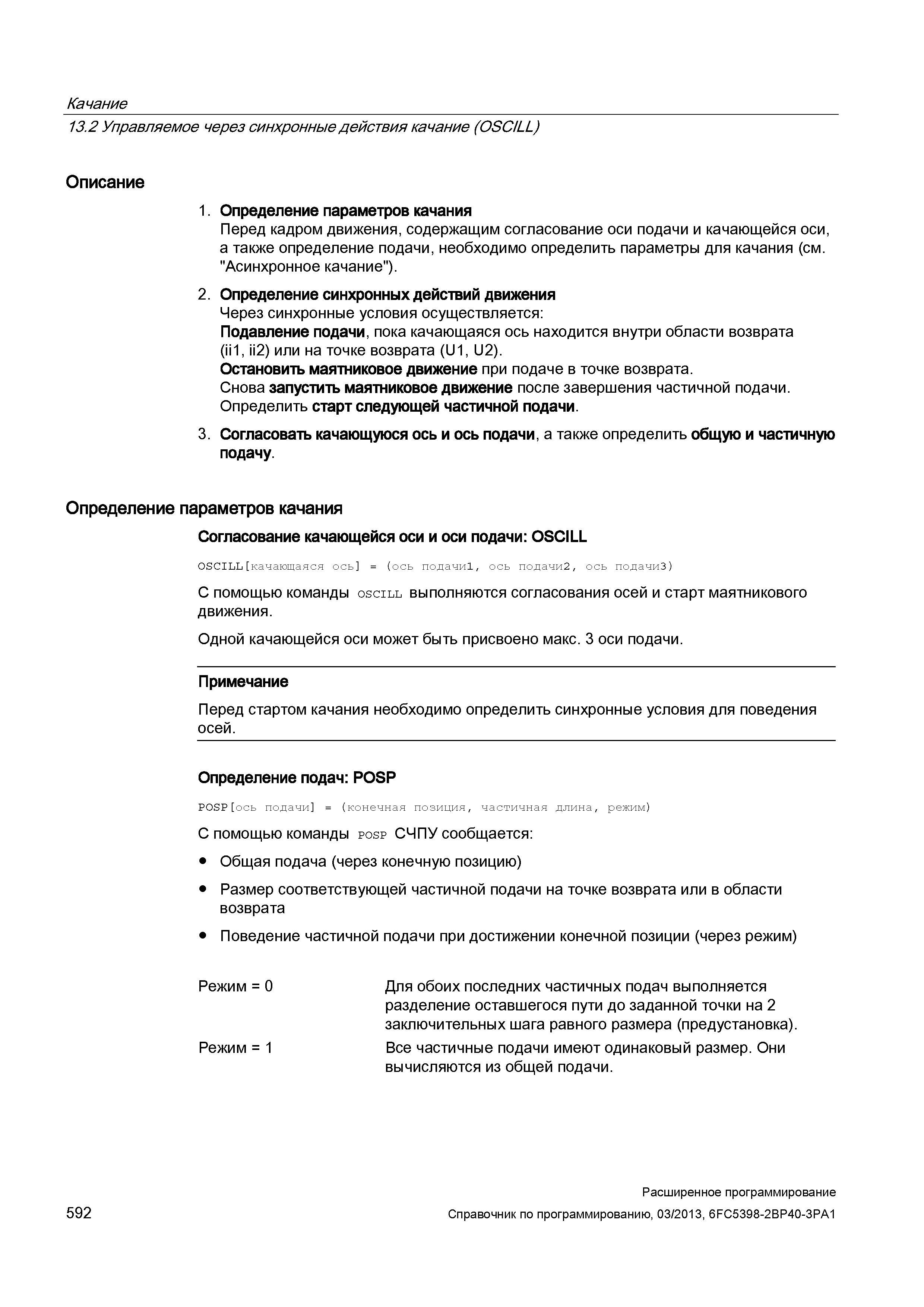

Качание 13.2 Управляемое через синхронные действия качание (OSCILL) Описание 1. Определение параметров качания Перед кадром движения, содержащим согласование оси подачи и качающейся оси, а также определение подачи, необходимо определить параметры для качания (см. "Асинхронное качание"). 2. Определение синхронных действий движения Через синхронные условия осуществляется: Подавление подачи, пока качающаяся ось находится внутри области возврата (ii1, ii2) или на точке возврата (U1, U2). Остановить маятниковое движение при подаче в точке возврата. Снова запустить маятниковое движение после завершения частичной подачи. Определить старт следующей частичной подачи. 3. Согласовать качающуюся ось и ось подачи, а также определить общую и частичную подачу. Определение параметров качания Согласование качающейся оси и оси подачи: OSCILL 0SCILL качающаяся ось = (ось подачи1, ось подачи2, ось подачи3) С помощью команды oscill выполняются согласования осей и старт маятникового движения. Одной качающейся оси может быть присвоено макс. 3 оси подачи. Примечание Перед стартом качания необходимо определить синхронные условия для поведения осей. Определение подач: POSP POSP подачи = (конечная позиция, частичная длина, режим) С помощью команды posp СЧПУ сообщается: Общая подача (через конечную позицию) Размер соответствующей частичной подачи на точке возврата или в области возврата Поведение частичной подачи при достижении конечной позиции (через режим) Режим = 0 Для обоих последних частичных подач выполняется разделение оставшегося пути до заданной точки на 2 заключительных шага равного размера (предустановка). Режим = 1 Все частичные подачи имеют одинаковый размер. Они вычисляются из общей подачи. 592 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
