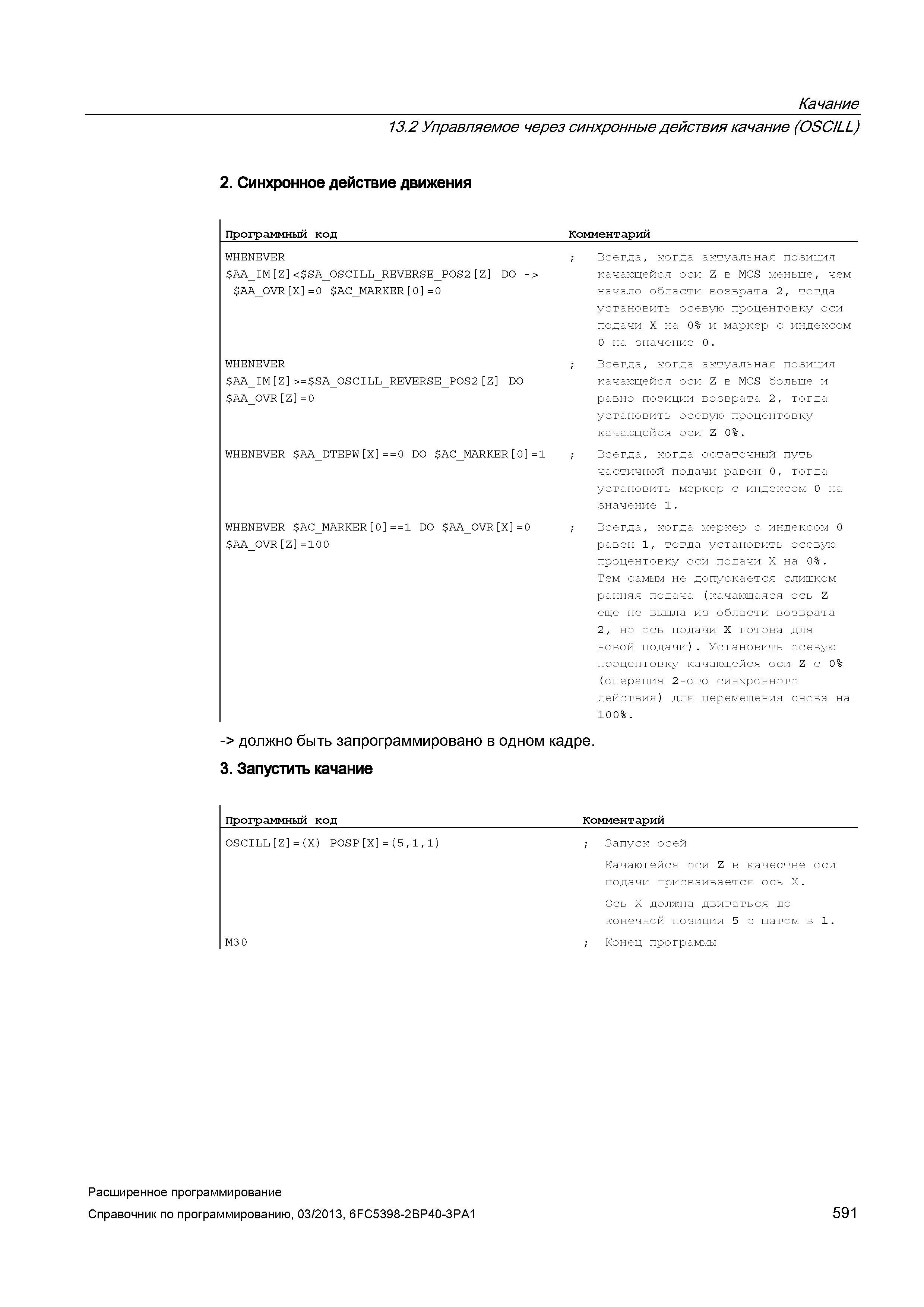

Качание 13.2 Управляемое через синхронные действия качание (OSCILL) 2. Синхронное действие движения Программный код Комментарий WHENEVER AA_IM Z < SA_0SCILL_REVERSE_P0S2 Z DO -> AA_0VR X =0 AC_MARKER 0 =0 WHENEVER AA_IM Z >= SA_0SCILL_REVERSE_P0S2 Z DO AA_0VR Z =0 WHENEVER AA_DTEPW X 0 DO AC_MARKER 0 =1 WHENEVER AC_MARKER 0 1 DO AA_0VR X =0 AA_0VR Z =100 Всегда, когда актуальная позиция качающейся оси Z в MСS меньше, чем начало области возврата 2, тогда установить осевую процентовку оси подачи X на 0% и маркер с индексом 0 на значение 0. Всегда, когда актуальная позиция качающейся оси Z в MСS больше и равно позиции возврата 2, тогда установить осевую процентовку качающейся оси Z 0%. Всегда, когда остаточный путь частичной подачи равен 0, тогда установить меркер с индексом 0 на значение 1. Всегда, когда меркер с индексом 0 равен 1, тогда установить осевую процентовку оси подачи Х на 0%. Тем самым не допускается слишком ранняя подача (качающаяся ось Z еще не вышла из области возврата 2, но ось подачи X готова для новой подачи). Установить осевую процентовку качающейся оси Z с 0% (операция 2-ого синхронного действия) для перемещения снова на 100%. -> должно быть запрограммировано в одном кадре. 3. Запустить качание Программный код Комментарий 0SCILL Z = (X) P0SP X = (5,1,1) ; Запуск осей Качающейся оси Z в качестве оси подачи присваивается ось Х. Ось Х должна двигаться до конечной позиции 5 с шагом в 1. M30 ; Конец программы Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 591
