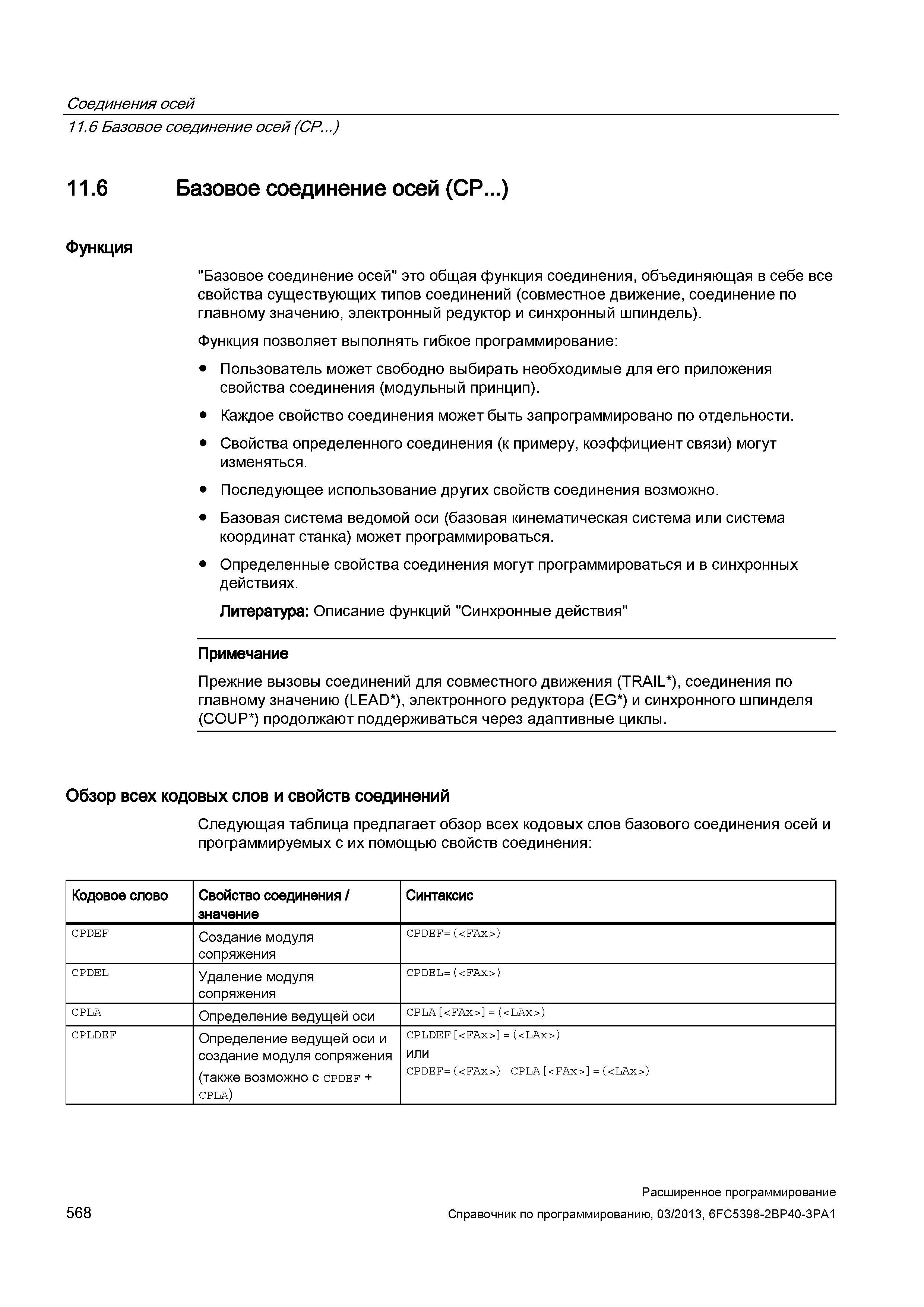

Соединения осей 11.6 Базовое соединение осей (CP...) 11.6 Базовое соединение осей (CP...) Функция "Базовое соединение осей" это общая функция соединения, объединяющая в себе все свойства существующих типов соединений (совместное движение, соединение по главному значению, электронный редуктор и синхронный шпиндель). Функция позволяет выполнять гибкое программирование: Пользователь может свободно выбирать необходимые для его приложения свойства соединения (модульный принцип). Каждое свойство соединения может быть запрограммировано по отдельности. Свойства определенного соединения (к примеру, коэффициент связи) могут изменяться. Последующее использование других свойств соединения возможно. Базовая система ведомой оси (базовая кинематическая система или система координат станка) может программироваться. Определенные свойства соединения могут программироваться и в синхронных действиях. Литература: Описание функций "Синхронные действия" Примечание Прежние вызовы соединений для совместного движения (TRAIL*), соединения по главному значению (LEAD*), электронного редуктора (EG*) и синхронного шпинделя (COUP*) продолжают поддерживаться через адаптивные циклы. Обзор всех кодовых слов и свойств соединений Следующая таблица предлагает обзор всех кодовых слов базового соединения осей и программируемых с их помощью свойств соединения: Кодовое слово Свойство соединения / значение Синтаксис CPDEF Создание модуля сопряжения CPDEF=() CPDEL Удаление модуля сопряжения CPDEL=() CPLA Определение ведущей оси CPLA = () CPLDEF Определение ведущей оси и создание модуля сопряжения (также возможно с cpdef + cpla) CPLDEF = () или CPDEF=() CPLA = () 568 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
