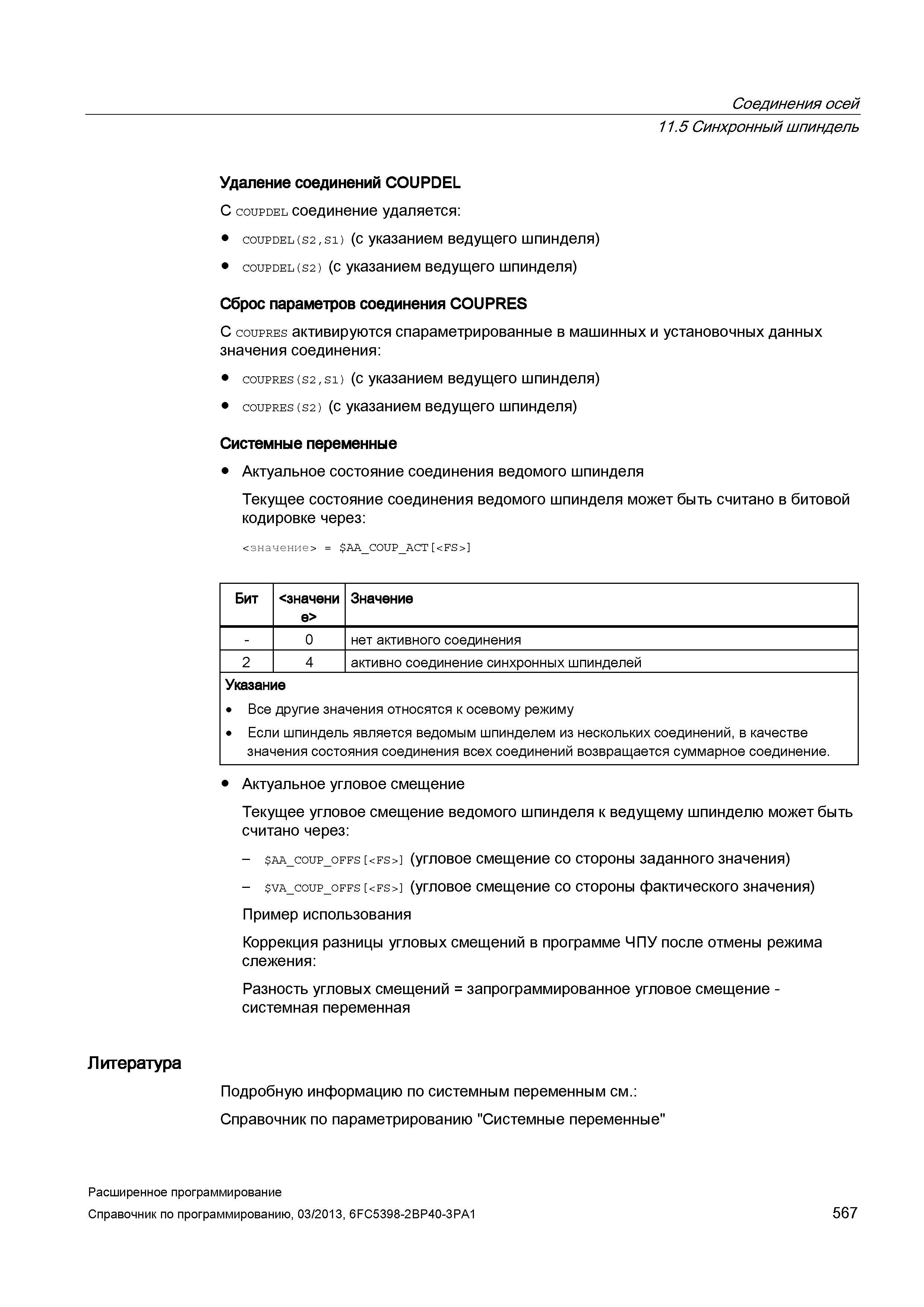

567 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.567

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 567 0567 Lab2u

Соединения осей 11.5 Синхронный шпиндель Удаление соединений COUPDEL С coupdel соединение удаляется: coupdel(s2,s1) (с указанием ведущего шпинделя) coupdel(s2) (с указанием ведущего шпинделя) Сброс параметров соединения COUPRES С coupres активируются спараметрированные в машинных и установочных данных значения соединения: coupres(s2,s1) (с указанием ведущего шпинделя) coupres(s2) (с указанием ведущего шпинделя) Системные переменные Актуальное состояние соединения ведомого шпинделя Текущее состояние соединения ведомого шпинделя может быть считано в битовой кодировке через: <значение> = AA_COUP_ACT Бит <значени е> Значение - 0 нет активного соединения 2 4 активно соединение синхронных шпинделей Указание Все другие значения относятся к осевому режиму Если шпиндель является ведомым шпинделем из нескольких соединений, в качестве значения состояния соединения всех соединений возвращается суммарное соединение. Актуальное угловое смещение Текущее угловое смещение ведомого шпинделя к ведущему шпинделю может быть считано через: - aa_coup_offs (угловое смещение со стороны заданного значения) - va_coup_offs (угловое смещение со стороны фактического значения) Пример использования Коррекция разницы угловых смещений в программе ЧПУ после отмены режима слежения: Разность угловых смещений = запрограммированное угловое смещение -системная переменная Литература Подробную информацию по системным переменным см.: Справочник по параметрированию "Системные переменные" Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 567
