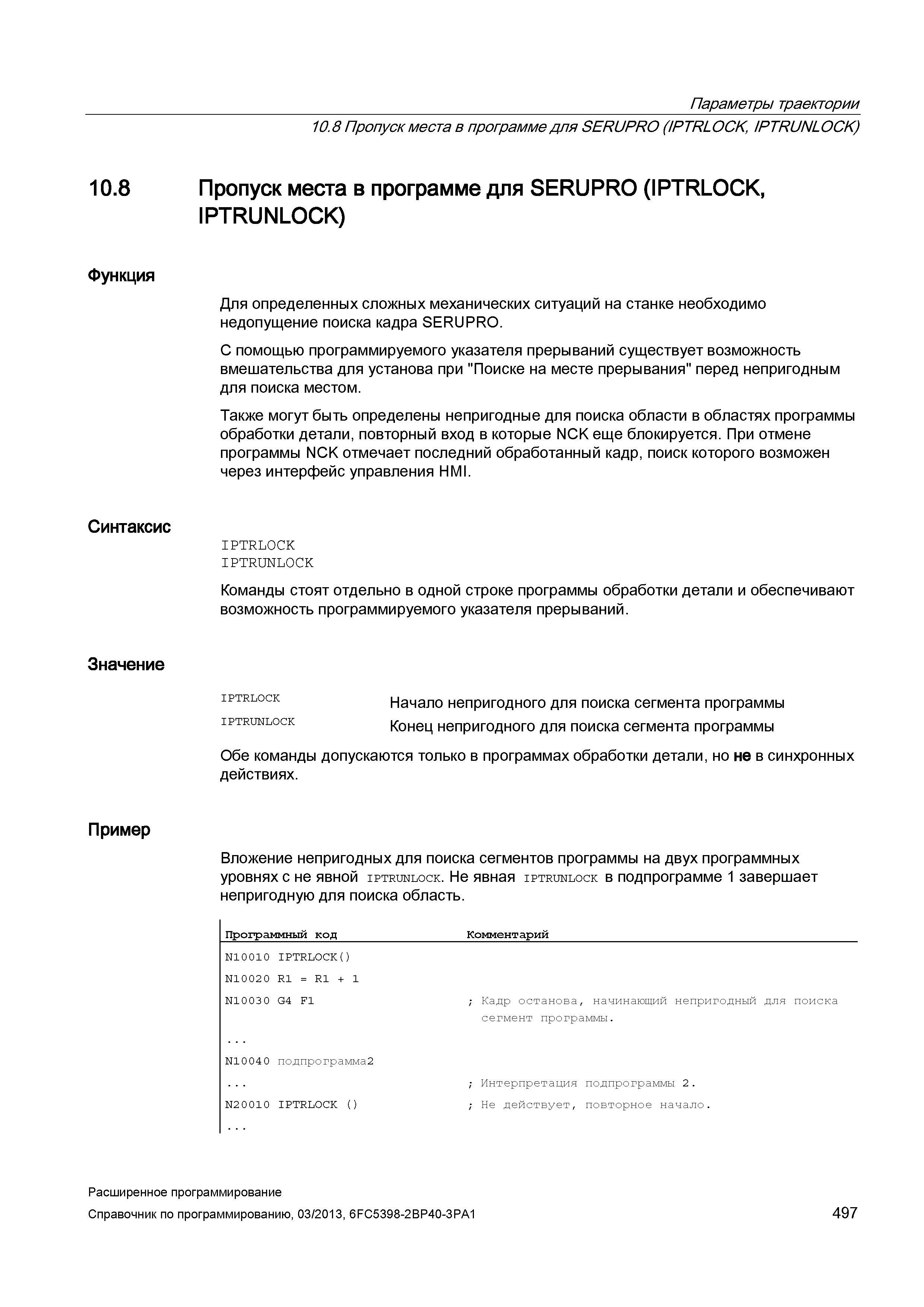

497 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.497

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 497 0497 Lab2u

Параметры траектории 10.8 Функция Синтаксис Значение Пример 10.8 Пропуск места в программе для SERUPRO (IPTRLOCK, IPTRUNLOCK) Пропуск места в программе для SERUPRO (IPTRLOCK, IPTRUNLOCK) Для определенных сложных механических ситуаций на станке необходимо недопущение поиска кадра SERUPRO. С помощью программируемого указателя прерываний существует возможность вмешательства для установа при "Поиске на месте прерывания" перед непригодным для поиска местом. Также могут быть определены непригодные для поиска области в областях программы обработки детали, повторный вход в которые NCK еще блокируется. При отмене программы NCK отмечает последний обработанный кадр, поиск которого возможен через интерфейс управления HMI. IPTRLOCK IPTRUNLOCK Команды стоят отдельно в одной строке программы обработки детали и обеспечивают возможность программируемого указателя прерываний. iptrlock Начало непригодного для поиска сегмента программы iptrunlock Конец непригодного для поиска сегмента программы Обе команды допускаются только в программах обработки детали, но не в синхронных действиях. Вложение непригодных для поиска сегментов программы на двух программных уровнях с не явной iptrunlock. Не явная iptrunlock в подпрограмме 1 завершает непригодную для поиска область. Программный код _Комментарий _ N10010 IPTRLOCK() N10020 R1 = R1 + 1 N10030 G4 F1 ; Кадр останова, начинающий непригодный для поиска сегмент программы. N10 04 0 подпрограмма2 ... ; Интерпретация подпрограммы 2. N20010 IPTRLOCK () ; Не действует, повторное начало. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 497
