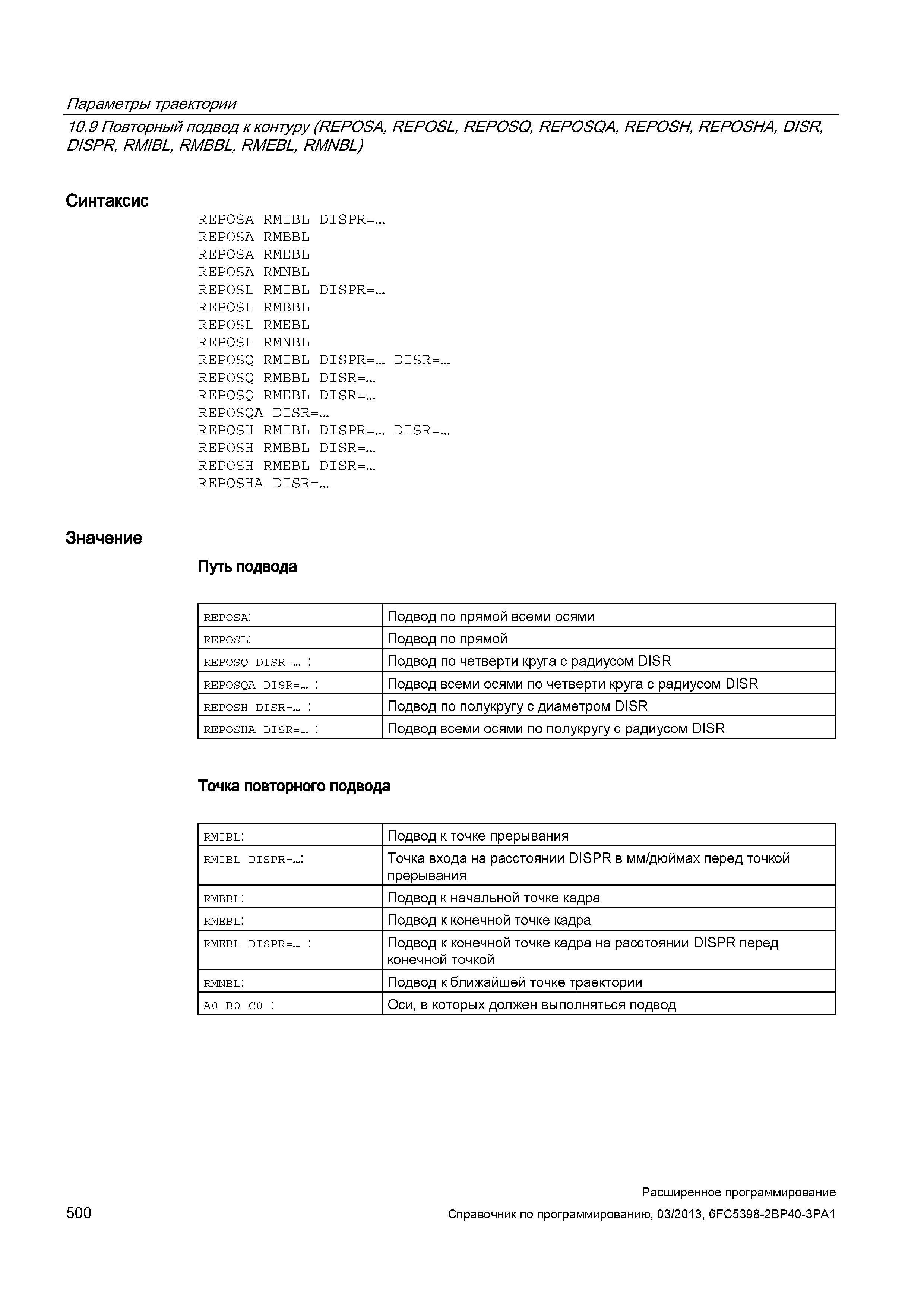

Параметры траектории 10.9 Повторный подвод к контуру (REPOSA, REPOSL, REPOSQ, REPOSQA, REPOSH, REPOSHA, D/SR, DISPR, RM/BL, RMBBL, RMEBL, RMNBL) Синтаксис REPOSA RMIBL DISPR=... REPOSA RMBBL REpOSA RMEBL REpOSA RMNBL REPOSL RMIBL DISPR=... REPOSL RMBBL REPOSL RMEBL REPOSL RMNBL REPOSQ RMIBL DISPR=... DISR=... REPOSQ RMBBL DISR=... REPOSQ RMEBL DISR=... REPOSQA DISR=... REPOSH RMIBL DISPR=... DISR=... REPOSH RMBBL DISR=... REPOSH RMEBL DISR=... REPOSHA DISR=... Значение Путь подвода reposa: Подвод по прямой всеми осями reposl: Подвод по прямой REPOSQ DISR=. : Подвод по четверти круга с радиусом DISR REPOSQA DISR=... : Подвод всеми осями по четверти круга с радиусом DISR REPOSH DISR=. : Подвод по полукругу с диаметром DISR REPOSHA DISR=. : Подвод всеми осями по полукругу с радиусом DISR Точка повторного подвода rmibl: Подвод к точке прерывания RMIBL DISPR=.: Точка входа на расстоянии DISPR в мм/дюймах перед точкой прерывания rmbbl: Подвод к начальной точке кадра rmebl: Подвод к конечной точке кадра RMEBL DISPR=... : Подвод к конечной точке кадра на расстоянии DISPR перед конечной точкой rmnbl: Подвод к ближайшей точке траектории A о B о C о Оси, в которых должен выполняться подвод 500 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
