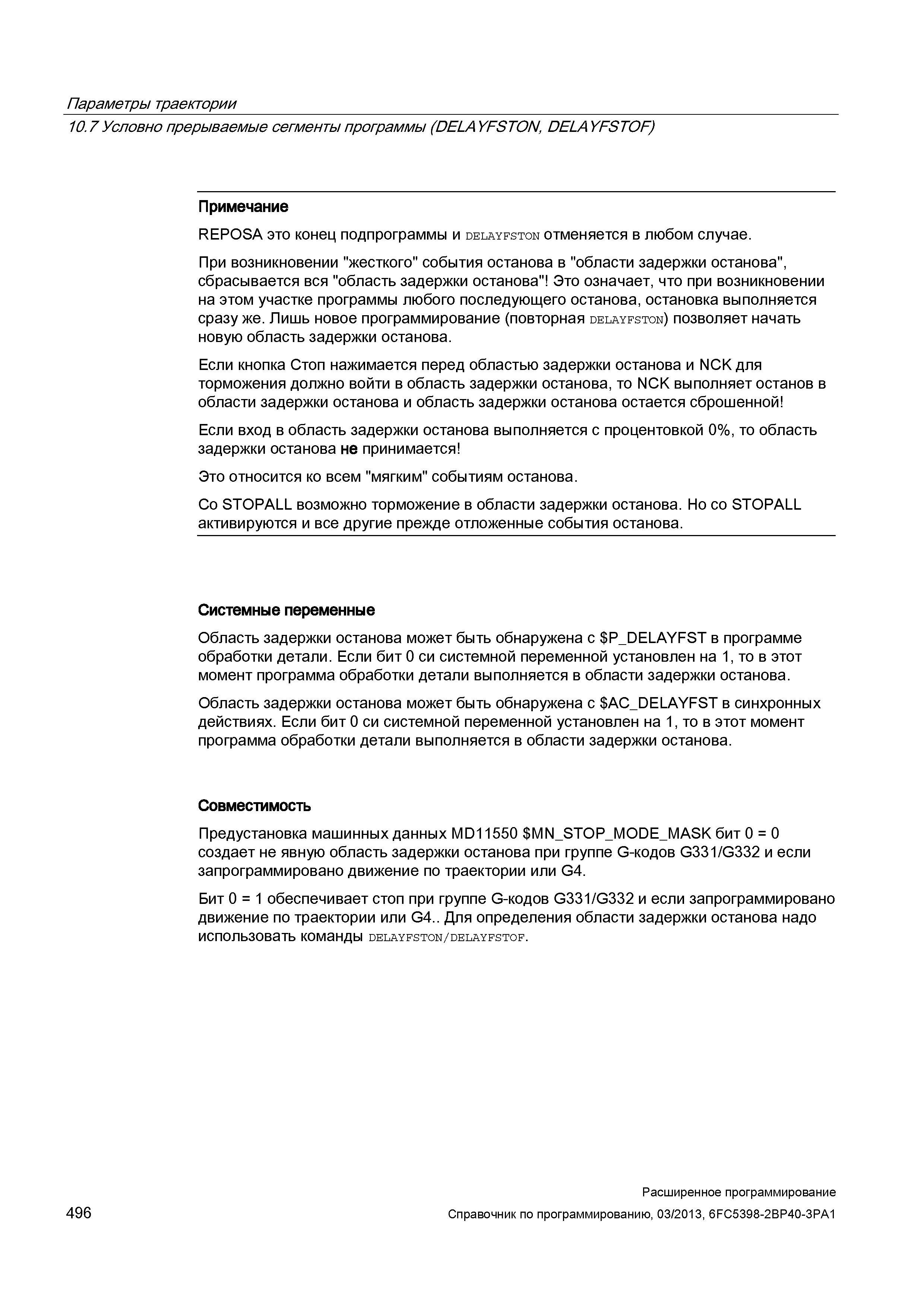

496 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.496

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 496 0496 Lab2u

Параметры траектории 10.7 Условно прерываемые сегменты программы (DELAYFSTON, DELAYFSTOF) Примечание REPOSA это конец подпрограммы и delayfston отменяется в любом случае. При возникновении "жесткого" события останова в "области задержки останова", сбрасывается вся "область задержки останова" Это означает, что при возникновении на этом участке программы любого последующего останова, остановка выполняется сразу же. Лишь новое программирование (повторная delayfston) позволяет начать новую область задержки останова. Если кнопка Стоп нажимается перед областью задержки останова и NCK для торможения должно войти в область задержки останова, то NCK выполняет останов в области задержки останова и область задержки останова остается сброшенной Если вход в область задержки останова выполняется с процентовкой 0%, то область задержки останова не принимается Это относится ко всем "мягким" событиям останова. Со STOPALL возможно торможение в области задержки останова. Но со STOPALL активируются и все другие прежде отложенные события останова. Системные переменные Область задержки останова может быть обнаружена с P_DELAYFST в программе обработки детали. Если бит 0 си системной переменной установлен на 1, то в этот момент программа обработки детали выполняется в области задержки останова. Область задержки останова может быть обнаружена с AC_DELAYFST в синхронных действиях. Если бит 0 си системной переменной установлен на 1, то в этот момент программа обработки детали выполняется в области задержки останова. Совместимость Предустановка машинных данных MD11550 MN_STOP_MODE_MASK бит 0 = 0 создает не явную область задержки останова при группе G-кодов G331/G332 и если запрограммировано движение по траектории или G4. Бит 0 = 1 обеспечивает стоп при группе G-кодов G331/G332 и если запрограммировано движение по траектории или G4.. Для определения области задержки останова надо использовать команды DELAYFSTON/DELAYFSTOF. 496 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
