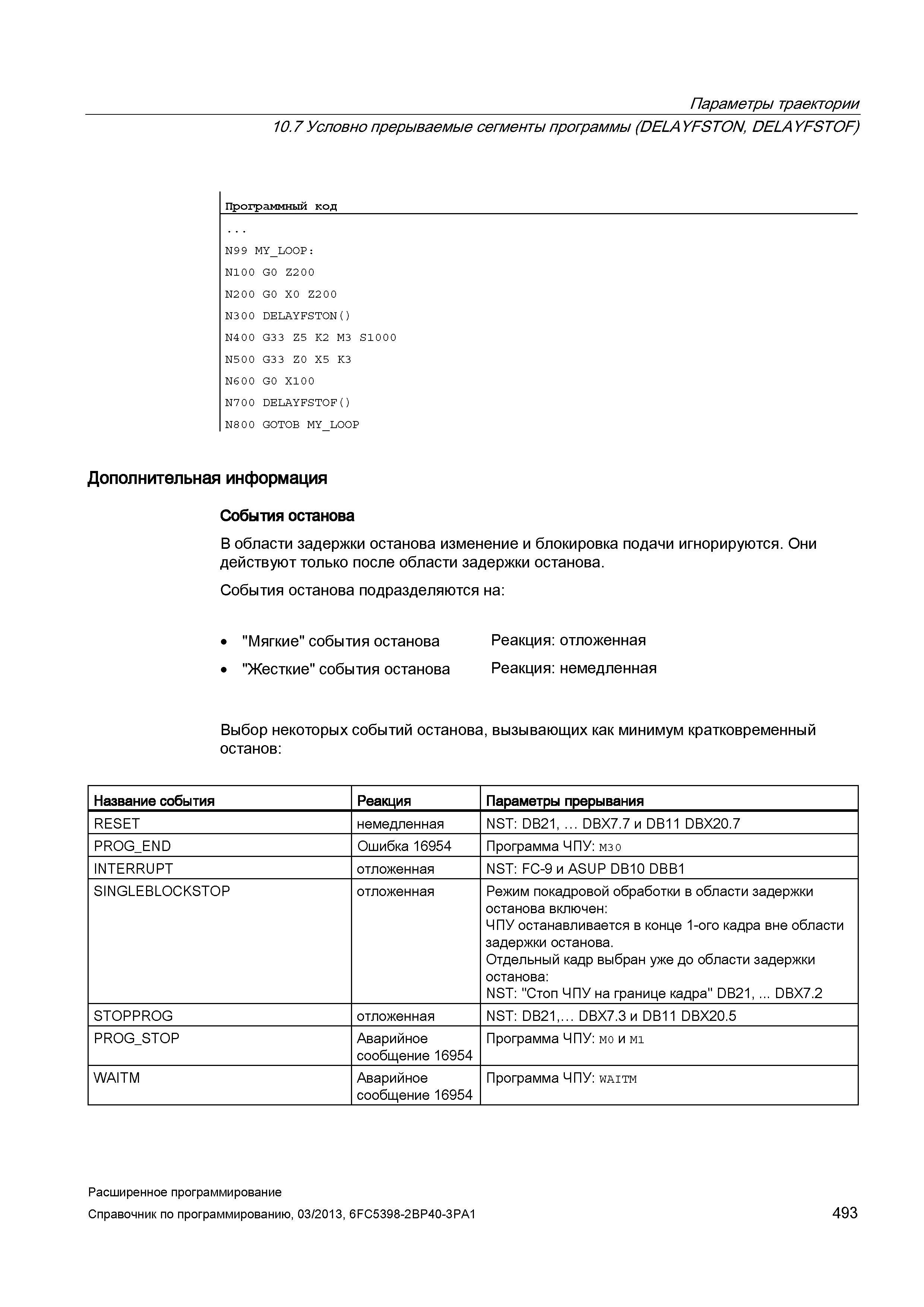

493 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.493

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 493 0493 Lab2u

Параметры траектории 10.7 Условно прерываемые сегменты программы (DELAYFSTON, DELAYFSTOF) Программный код N9 9 MY_ LOOP: N100 G0 Z2 0 0 N2 0 0 G0 X0 Z2 0 0 N300 DELAYFSTON() N4 0 0 G3 3 Z5 K2 M3 S1000 N500 G3 3 Z0 X5 K3 N600 G0 X100 N700 DELAYFSTOF() N800 GOTOB MY LOOP Дополнительная информация События останова В области задержки останова изменение и блокировка подачи игнорируются. Они действуют только после области задержки останова. События останова подразделяются на: "Мягкие" события останова Реакция: отложенная "Жесткие" события останова Реакция: немедленная Выбор некоторых событий останова, вызывающих как минимум кратковременный останов: Название события Реакция Параметры прерывания RESET немедленная NST: DB21, ... DBX7.7 и DB11 DBX20.7 PROG_END Ошибка 16954 Программа ЧПУ: M30 INTERRUPT отложенная NST: FC-9 и ASUP DB10 DBB1 SINGLEBLOCKSTOP отложенная Режим покадровой обработки в области задержки останова включен: ЧПУ останавливается в конце 1-ого кадра вне области задержки останова. Отдельный кадр выбран уже до области задержки останова: NST: "Стоп ЧПУ на границе кадра" DB21, ... DBX7.2 STOPPROG отложенная NST: DB21,... DBX7.3 и DB11 DBX20.5 PROG_STOP Аварийное сообщение 16954 Программа ЧПУ: M0 и M1 WAITM Аварийное сообщение 16954 Программа ЧПУ: waitm Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 493
