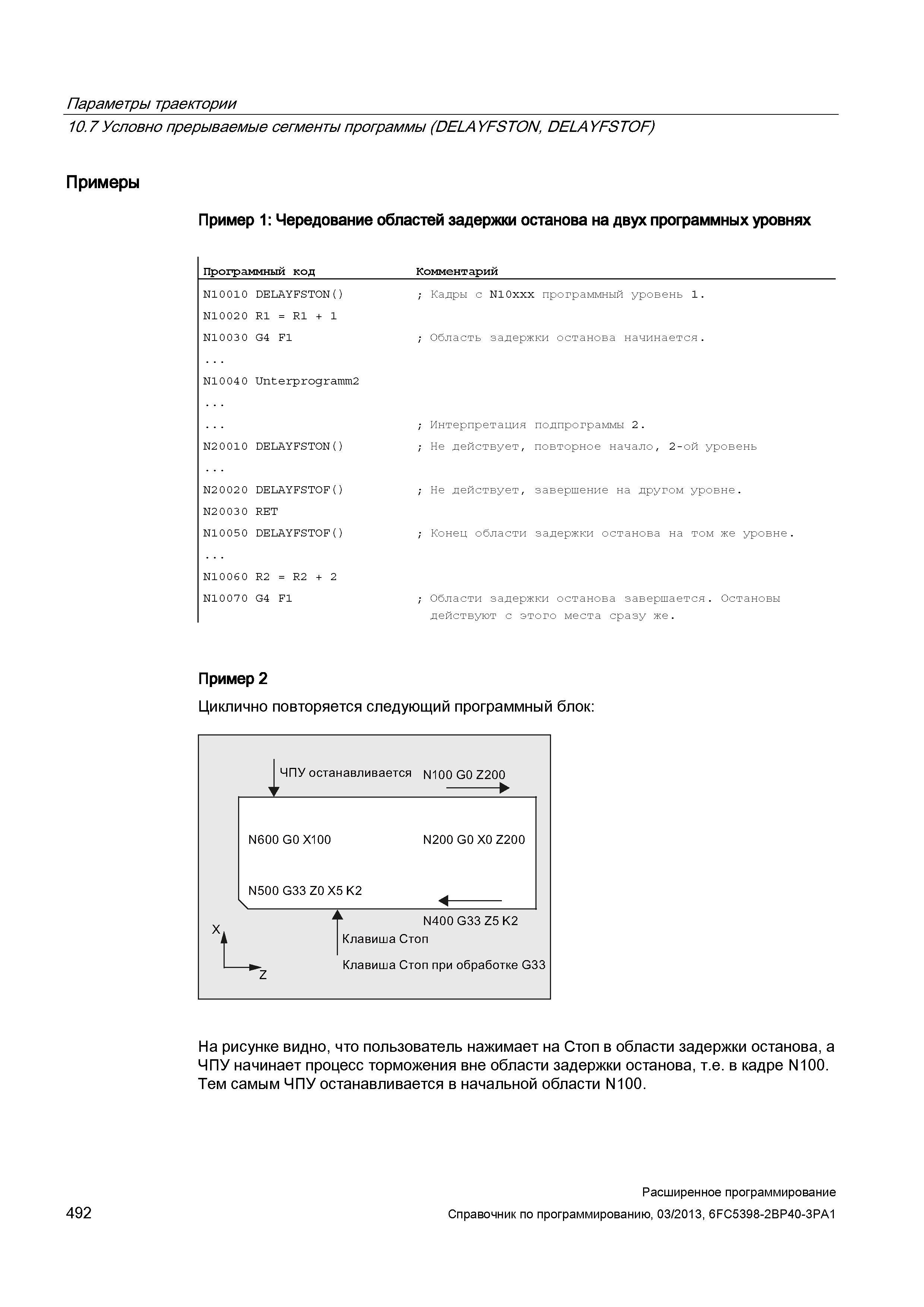

Параметры траектории 10.7 Условно прерываемые сегменты программы (DELAYFSTON, DELAYFSTOF) Примеры Пример 1: Чередование областей задержки останова на двух программных уровнях Программный код Комментарий N10 010 DELAYFSTON() N10020 R1 = R1 + 1 N10030 G4 F1 N10 04 0 Unterprogramm2 N2 0 010 DELAYFSTON() N2 0 02 0 DELAYFSTOF() N2 0 03 0 RET N10050 DELAYFSTOF() N10060 R2 = R2 + 2 N10070 G4 F1 Кадры с N10xxx программный уровень 1. Область задержки останова начинается. Интерпретация подпрограммы 2. Не действует, повторное начало, 2-ой уровень Не действует, завершение на другом уровне. Конец области задержки останова на том же уровне. Области задержки останова завершается. Остановы действуют с этого места сразу же. Пример 2 Циклично повторяется следующий программный блок: ЧПУостанавливается N100G0Z200 ч г W N600 G0X100 N200 GO Х0 Z200 N500 G33 Z0 Х5 К2 \ < i L N400 G33 Z5 К2 Клавиша Стоп Клавиша Стоп при обработке G33 На рисунке видно, что пользователь нажимает на Стоп в области задержки останова, а ЧПУ начинает процесс торможения вне области задержки останова, т.е. в кадре N100. Тем самым ЧПУ останавливается в начальной области N100. 492 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
