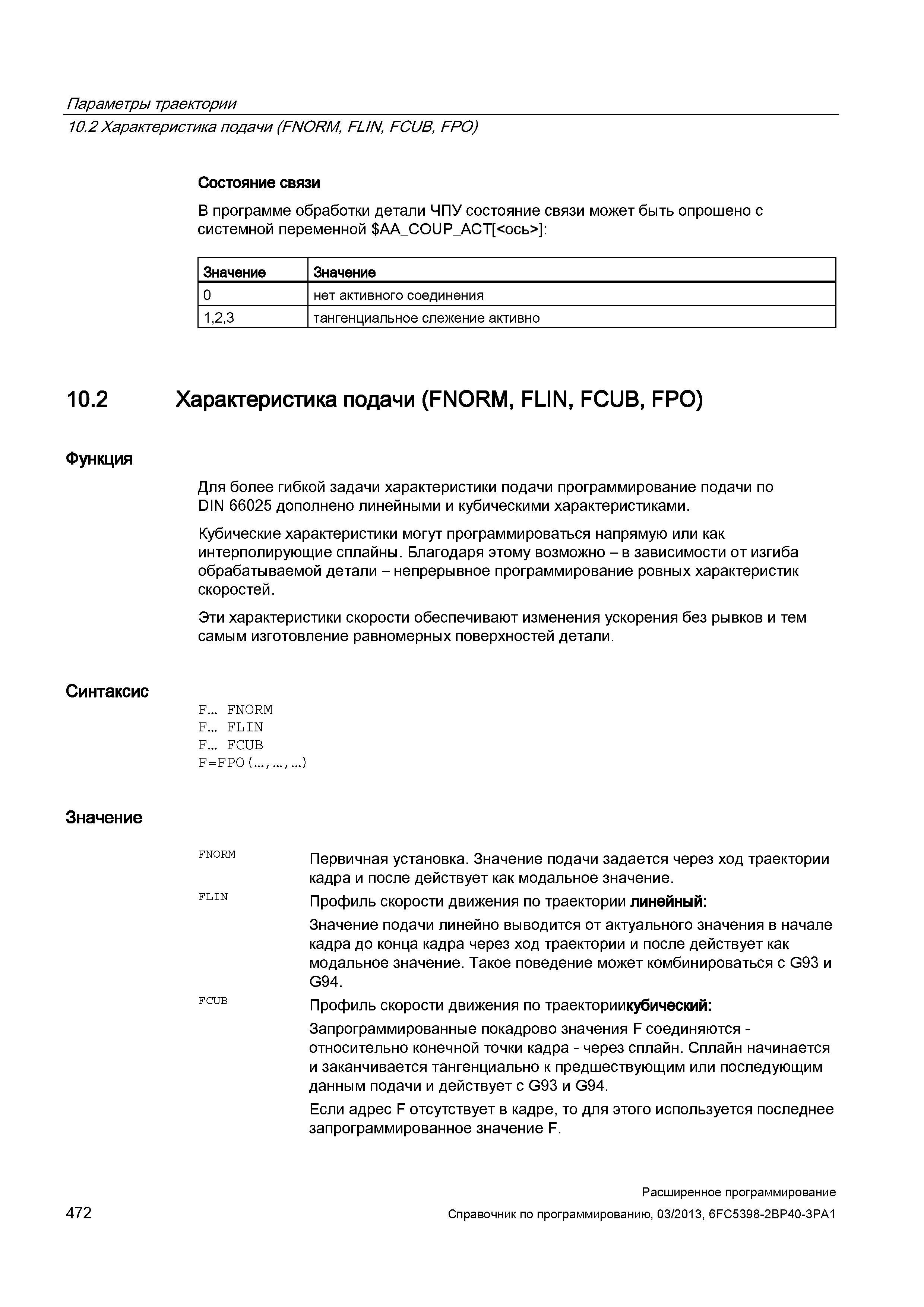

472 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.472

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 472 0472 Lab2u

Параметры траектории 10.2 Характеристика подачи (FNORM, FL/N, FCUB, FPO) Состояние связи В программе обработки детали ЧПУ состояние связи может быть опрошено с системной переменной AA_COUP_ACT <ось> : Значение Значение 0 нет активного соединения 1,2,3 тангенциальное слежение активно 10.2 Характеристика подачи (FNORM, FLIN, FCUB, FPO) Функция Для более гибкой задачи характеристики подачи программирование подачи по DIN 66025 дополнено линейными и кубическими характеристиками. Кубические характеристики могут программироваться напрямую или как интерполирующие сплайны. Благодаря этому возможно - в зависимости от изгиба обрабатываемой детали - непрерывное программирование ровных характеристик скоростей. Эти характеристики скорости обеспечивают изменения ускорения без рывков и тем самым изготовление равномерных поверхностей детали. Синтаксис F... FNORM F... FLIN F... FCUB F = FP0(..,.,..) Значение FCUB Первичная установка. Значение подачи задается через ход траектории кадра и после действует как модальное значение. Профиль скорости движения по траектории линейный: Значение подачи линейно выводится от актуального значения в начале кадра до конца кадра через ход траектории и после действует как модальное значение. Такое поведение может комбинироваться с G93 и G94. Профиль скорости движения по траекториикубический: Запрограммированные покадрово значения F соединяются -относительно конечной точки кадра - через сплайн. Сплайн начинается и заканчивается тангенциально к предшествующим или последующим данным подачи и действует с G93 и G94. Если адрес F отсутствует в кадре, то для этого используется последнее запрограммированное значение F. FNORM FLIN 472 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
