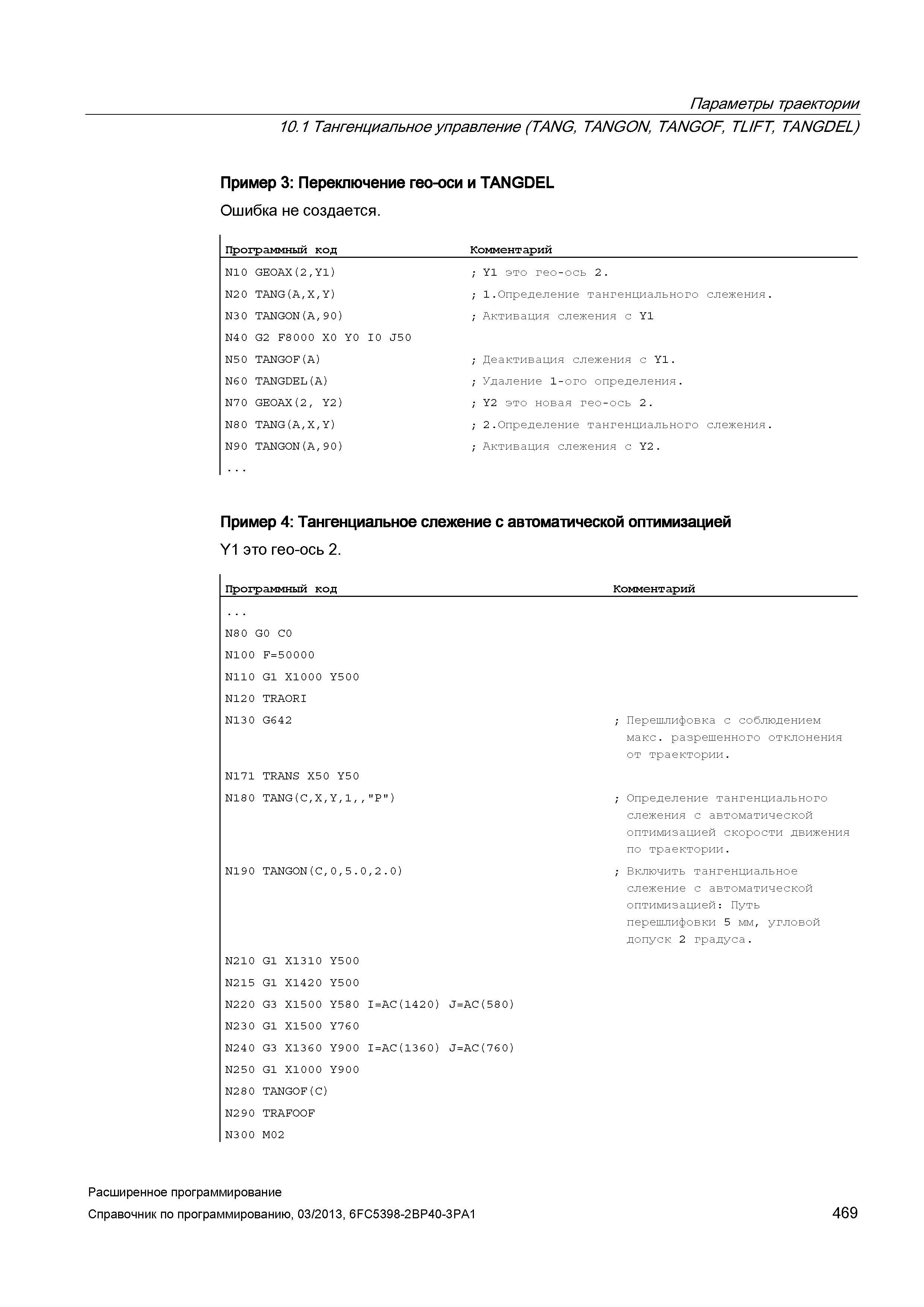

Параметры траектории 10.1 Тангенциальное управление (TANG, TANGON, TANGOF, TLIFT, TANGDEL) Пример 3: Переключение гео-оси и TANGDEL Ошибка не создается. Программный код Комментарий N10 GE0AX(2,Y1) N20 TANG(A,X,Y) N30 TANG0N(A,90) N40 G2 F8000 X0 Y0 I0 J50 N5 0 TANGOF(A) N6 0 TANGDEL(A) N7 0 GE0AX(2, Y2) N80 TANG(A,X,Y) N90 TANG0N(A,90) Y1 это гео-ось 2. 1.Определение тангенциального слежения. Активация слежения с Y1 Деактивация слежения с Y1. Удаление 1-ого определения. Y2 это новая гео-ось 2. 2.Определение тангенциального слежения. Активация слежения с Y2. Пример 4: Тангенциальное слежение с автоматической оптимизацией Y1 это гео-ось 2. Программный код Комментарий N80 G0 C0 N100 F=50000 N110 G1 X1000 Y5 0 0 N12 0 TRAORI N130 G642 N171 TRANS X5 0 Y50 N180 TANG(C,X,Y,1,,"P") N19 0 TANG0N(C,0,5.0,2.0) N210 G1 X1310 Y5 0 0 N215 G1 X142 0 Y500 N220 G3 X1500 Y580 I=AC(1420) J=AC(580) N230 G1 X1500 Y76 0 N240 G3 X1360 Y900 I=AC(1360) J=AC(760) N250 G1 X1000 Y900 N280 TANGOF(C) N2 9 0 TRAFOOF N300 M02 Перешлифовка с соблюдением макс. разрешенного отклонения от траектории. Определение тангенциального слежения с автоматической оптимизацией скорости движения по траектории. Включить тангенциальное слежение с автоматической оптимизацией: Путь перешлифовки 5 мм, угловой допуск 2 градуса. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 469
