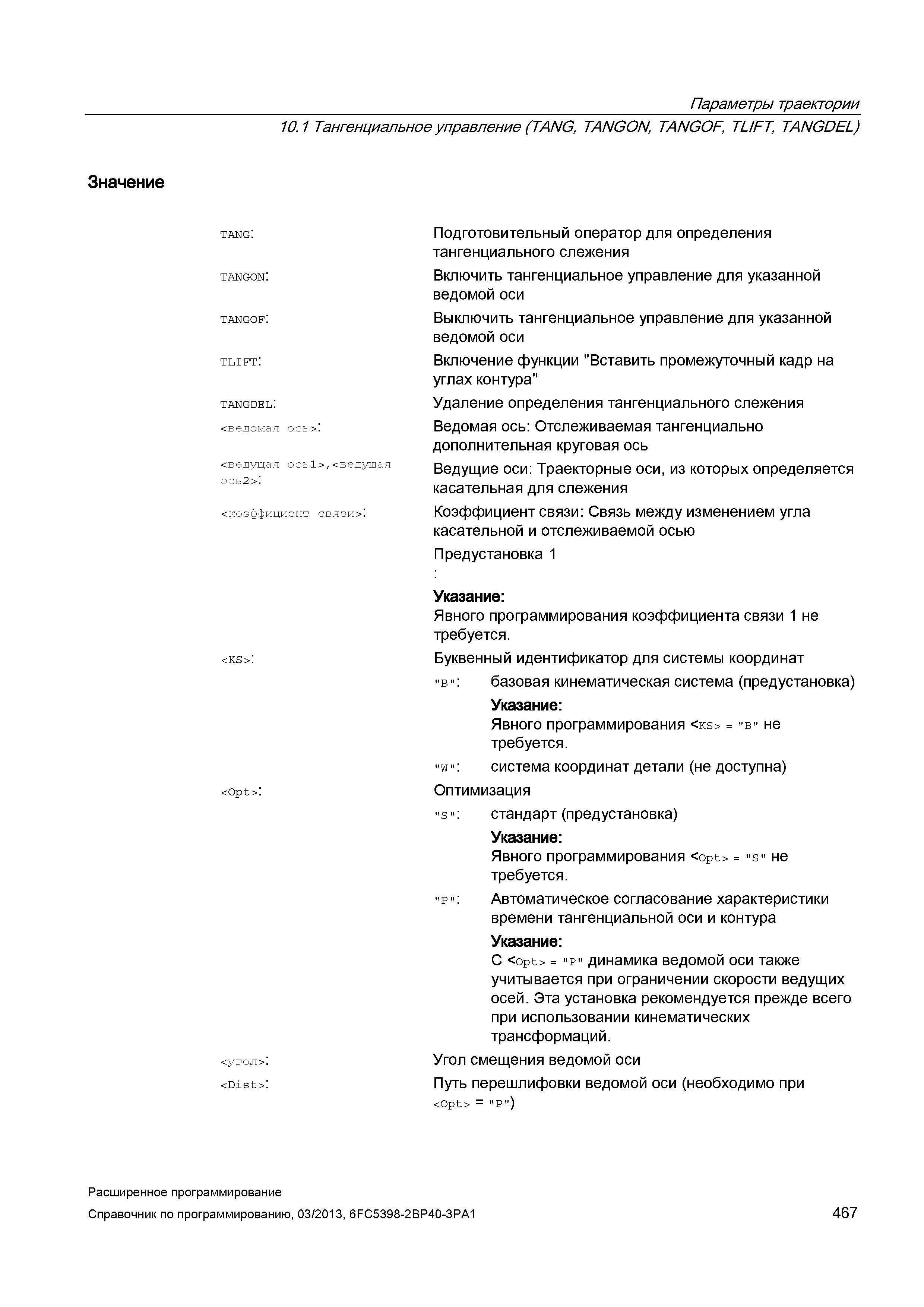

Параметры траектории 10.1 Тангенциальное управление (TANG, TANGON, TANGOF, TL/FT, TANGDEL) Значение tang: tangon: tangof: tlift: tangdel: < ведомая ось > : <ведущая ось1>,<ведущая ось2>: <коэффициент связи>: Подготовительный оператор для определения тангенциального слежения Включить тангенциальное управление для указанной ведомой оси Выключить тангенциальное управление для указанной ведомой оси Включение функции "Вставить промежуточный кадр на углах контура" Удаление определения тангенциального слежения Ведомая ось: Отслеживаемая тангенциально дополнительная круговая ось Ведущие оси: Траекторные оси, из которых определяется касательная для слежения Коэффициент связи: Связь между изменением угла касательной и отслеживаемой осью Предустановка 1 : <угол>: : Указание: Явного программирования коэффициента связи 1 не требуется. Буквенный идентификатор для системы координат "в": базовая кинематическая система (предустановка) Указание: Явного программирования = "в" не требуется. "W": система координат детали (не доступна) Оптимизация "S": стандарт (предустановка) Указание: Явного программирования = "S" не требуется. "P": Автоматическое согласование характеристики времени тангенциальной оси и контура Указание: С = "P" динамика ведомой оси также учитывается при ограничении скорости ведущих осей. Эта установка рекомендуется прежде всего при использовании кинематических трансформаций. Угол смещения ведомой оси Путь перешлифовки ведомой оси (необходимо при <0pt> = "P") Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 467
