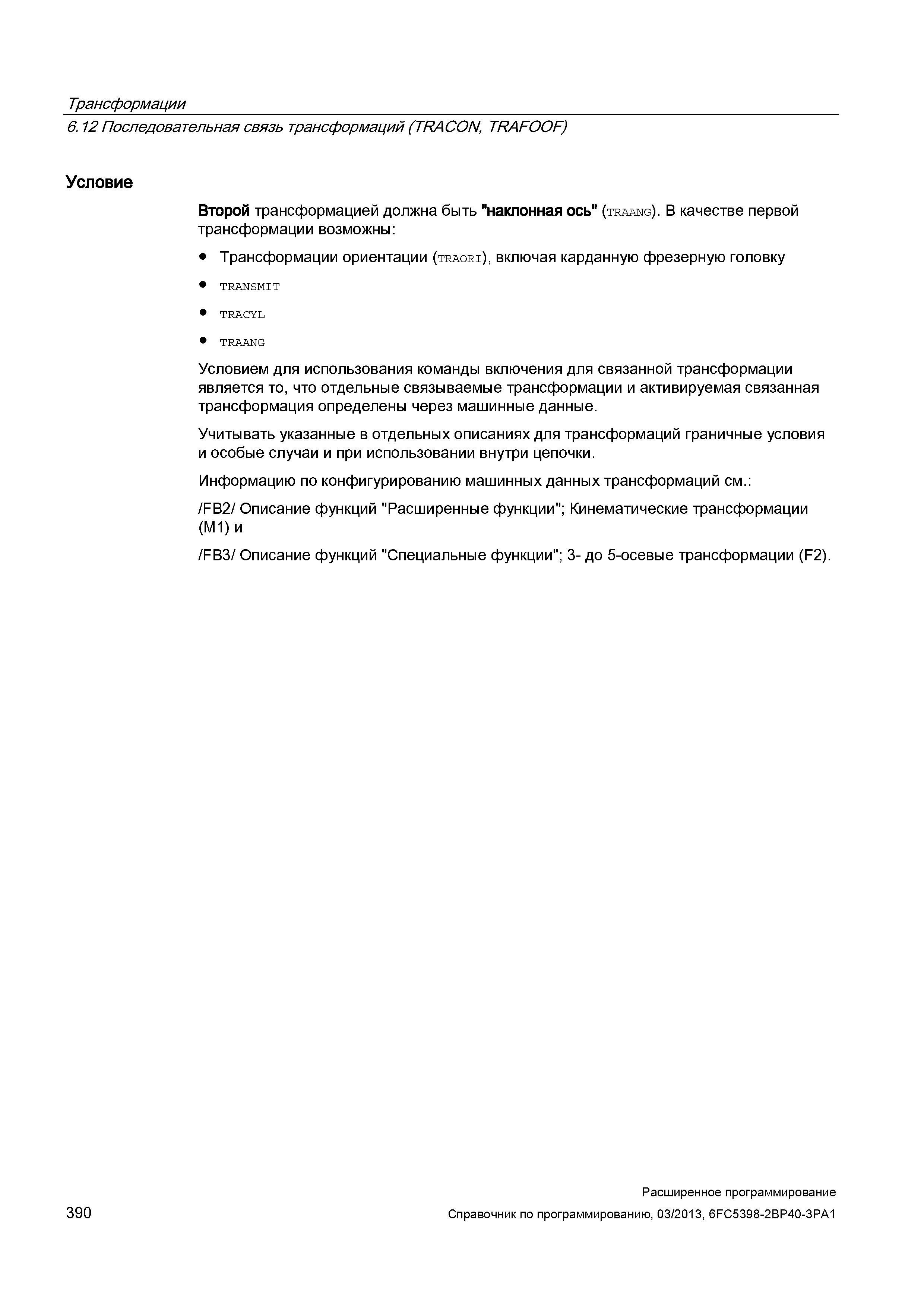

Трансформации 6.12 Последовательная связь трансформаций (TRACON, TRAFOOF) Условие Второй трансформацией должна быть "наклонная ось" (traang). В качестве первой трансформации возможны: Трансформации ориентации (traori), включая карданную фрезерную головку TRANSMIT TRACYL TRAANG Условием для использования команды включения для связанной трансформации является то, что отдельные связываемые трансформации и активируемая связанная трансформация определены через машинные данные. Учитывать указанные в отдельных описаниях для трансформаций граничные условия и особые случаи и при использовании внутри цепочки. Информацию по конфигурированию машинных данных трансформаций см.: /FB2/ Описание функций "Расширенные функции"; Кинематические трансформации (М1) и /FB3/ Описание функций "Специальные функции"; 3- до 5-осевые трансформации (F2). 390 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
