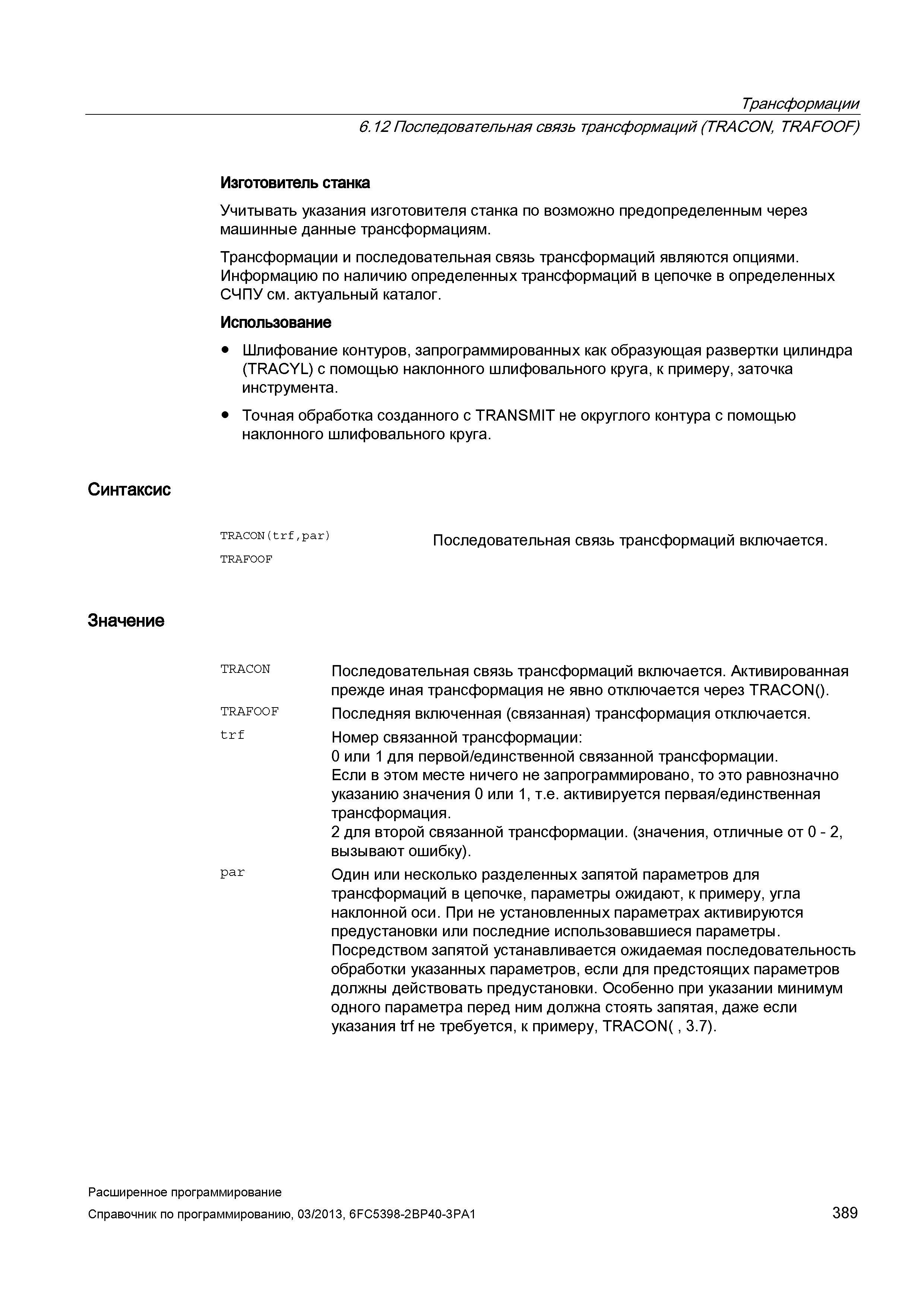

Трансформации 6.12 Последовательная связь трансформаций (TRACON, TRAFOOF) Изготовитель станка Учитывать указания изготовителя станка по возможно предопределенным через машинные данные трансформациям. Трансформации и последовательная связь трансформаций являются опциями. Информацию по наличию определенных трансформаций в цепочке в определенных СЧПУ см. актуальный каталог. Использование Шлифование контуров, запрограммированных как образующая развертки цилиндра (TRACYL) с помощью наклонного шлифовального круга, к примеру, заточка инструмента. Точная обработка созданного с TRANSMIT не округлого контура с помощью наклонного шлифовального круга. Синтаксис TRAC0N(trf,par) TRAFOOF Последовательная связь трансформаций включается. Значение TRACON TRAFOOF trf par Последовательная связь трансформаций включается. Активированная прежде иная трансформация не явно отключается через TRACON(). Последняя включенная (связанная) трансформация отключается. Номер связанной трансформации: 0 или 1 для первой/единственной связанной трансформации. Если в этом месте ничего не запрограммировано, то это равнозначно указанию значения 0 или 1, т.е. активируется первая/единственная трансформация. 2 для второй связанной трансформации. (значения, отличные от 0 - 2, вызывают ошибку). Один или несколько разделенных запятой параметров для трансформаций в цепочке, параметры ожидают, к примеру, угла наклонной оси. При не установленных параметрах активируются предустановки или последние использовавшиеся параметры. Посредством запятой устанавливается ожидаемая последовательность обработки указанных параметров, если для предстоящих параметров должны действовать предустановки. Особенно при указании минимум одного параметра перед ним должна стоять запятая, даже если указания trf не требуется, к примеру, TRACON( , 3.7). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 389
