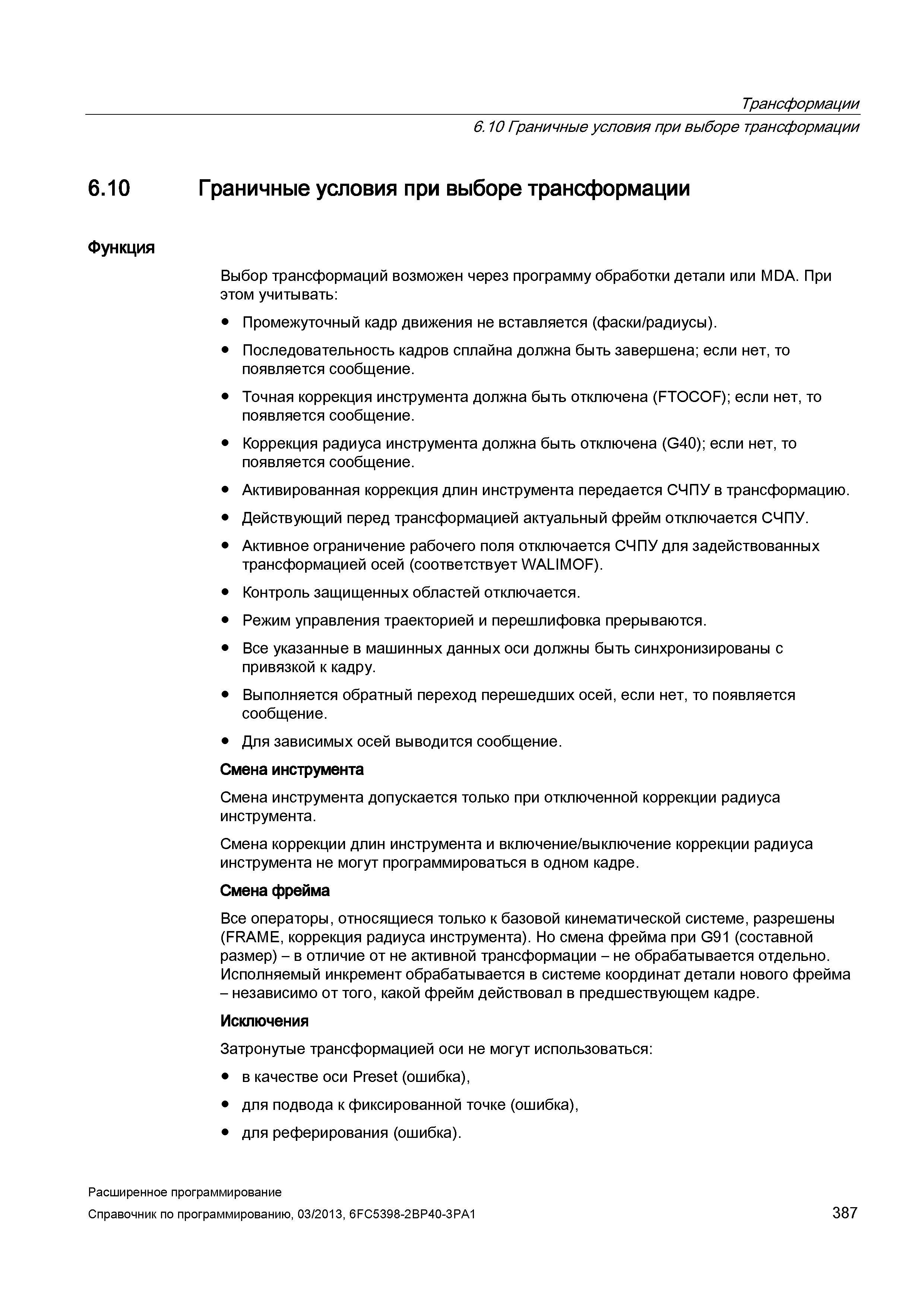

Трансформации 6.10 Граничные условия при выборе трансформации 6.10 Граничные условия при выборе трансформации Функция Выбор трансформаций возможен через программу обработки детали или MDA. При этом учитывать: Промежуточный кадр движения не вставляется (фаски/радиусы). Последовательность кадров сплайна должна быть завершена; если нет, то появляется сообщение. Точная коррекция инструмента должна быть отключена (FTOCOF); если нет, то появляется сообщение. Коррекция радиуса инструмента должна быть отключена (G40); если нет, то появляется сообщение. Активированная коррекция длин инструмента передается СЧПУ в трансформацию. Действующий перед трансформацией актуальный фрейм отключается СЧПУ. Активное ограничение рабочего поля отключается СЧПУ для задействованных трансформацией осей (соответствует WALIMOF). Контроль защищенных областей отключается. Режим управления траекторией и перешлифовка прерываются. Все указанные в машинных данных оси должны быть синхронизированы с привязкой к кадру. Выполняется обратный переход перешедших осей, если нет, то появляется сообщение. Для зависимых осей выводится сообщение. Смена инструмента Смена инструмента допускается только при отключенной коррекции радиуса инструмента. Смена коррекции длин инструмента и включение/выключение коррекции радиуса инструмента не могут программироваться в одном кадре. Смена фрейма Все операторы, относящиеся только к базовой кинематической системе, разрешены (FRAME, коррекция радиуса инструмента). Но смена фрейма при G91 (составной размер) - в отличие от не активной трансформации - не обрабатывается отдельно. Исполняемый инкремент обрабатывается в системе координат детали нового фрейма - независимо от того, какой фрейм действовал в предшествующем кадре. Исключения Затронутые трансформацией оси не могут использоваться: в качестве оси Preset (ошибка), для подвода к фиксированной точке (ошибка), для реферирования (ошибка). Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 387
