377 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.377

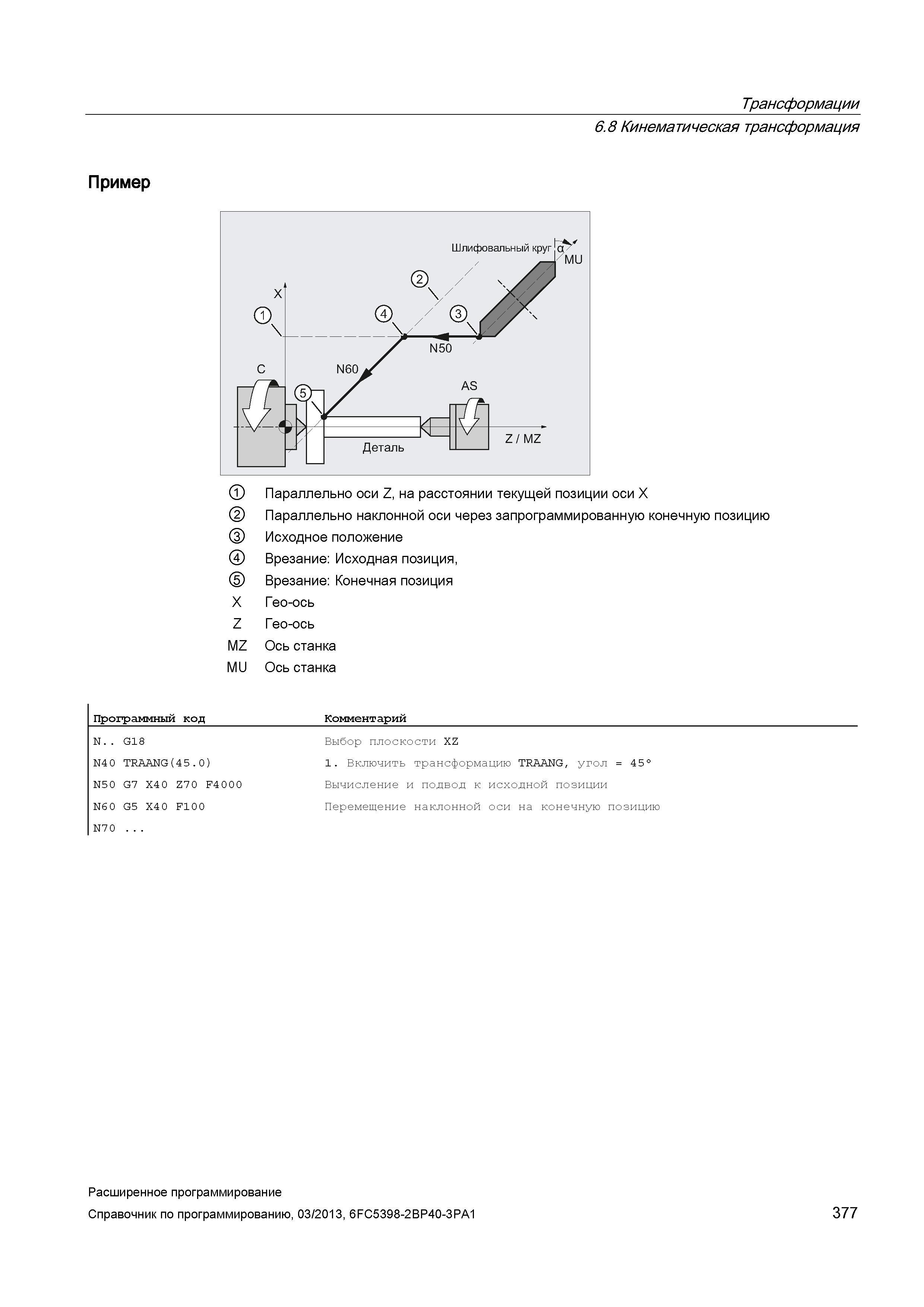

377 Трансформации 6 8 Кинематическая трансформация Пример Параллельно оси Z, на расстоянии текущей позиции оси X Параллельно наклонной оси через Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 377

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 377 0377 Lab2u

Трансформации 6.8 Кинематическая трансформация Пример Параллельно оси Z, на расстоянии текущей позиции оси X Параллельно наклонной оси через запрограммированную конечную позицию Исходное положение Врезание: Исходная позиция, Врезание: Конечная позиция X Гео-ось Z Гео-ось MZ Ось станка MU Ось станка Программный код Комментарий N.. G18 Выбор плоскости XZ N4 0 TRAANG(4 5.0) 1. Включить трансформацию TRAANG, угол = 45° N50 G7 X40 Z70 F4000 Вычисление и подвод к исходной позиции N60 G5 X40 F10 0 Перемещение наклонной оси на конечную позицию N70 ... Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 377
