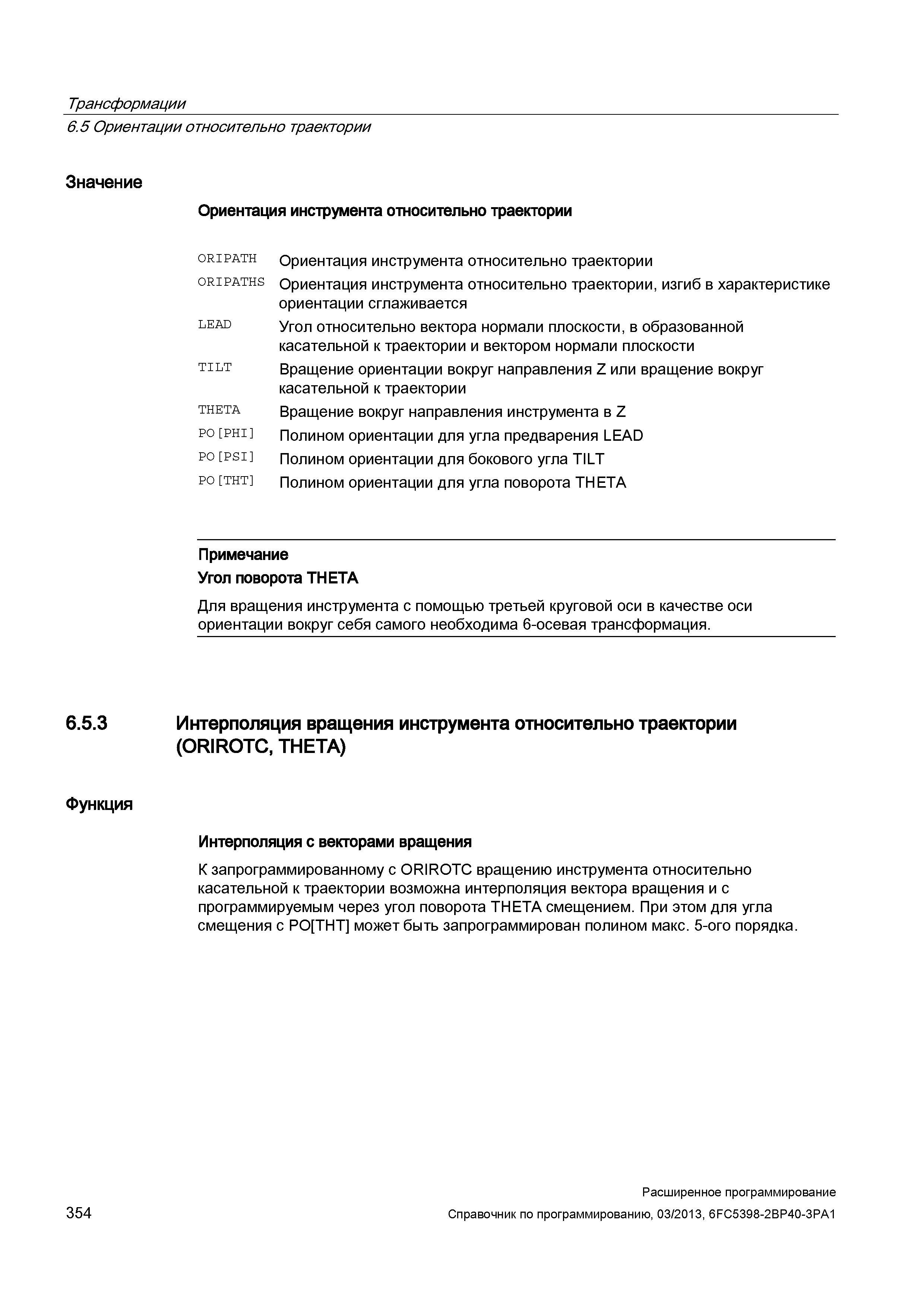

Трансформации 6.5 Ориентации относительно траектории Значение Ориентация инструмента относительно траектории 0RIPATH 0RIPATHS LEAD TILT THETA P0 PHI P0 PSI P0 THT Ориентация инструмента относительно траектории Ориентация инструмента относительно траектории, изгиб в характеристике ориентации сглаживается Угол относительно вектора нормали плоскости, в образованной касательной к траектории и вектором нормали плоскости Вращение ориентации вокруг направления Z или вращение вокруг касательной к траектории Вращение вокруг направления инструмента в Z Полином ориентации для угла предварения LEAD Полином ориентации для бокового угла TILT Полином ориентации для угла поворота THETA Примечание Угол поворота THETA Для вращения инструмента с помощью третьей круговой оси в качестве оси ориентации вокруг себя самого необходима 6-осевая трансформация. 6.5.3 Интерполяция вращения инструмента относительно траектории (ORIROTC, THETA) Функция Интерполяция с векторами вращения К запрограммированному с ORIROTC вращению инструмента относительно касательной к траектории возможна интерполяция вектора вращения и с программируемым через угол поворота THETA смещением. При этом для угла смещения с PO THT может быть запрограммирован полином макс. 5-ого порядка. 354 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
