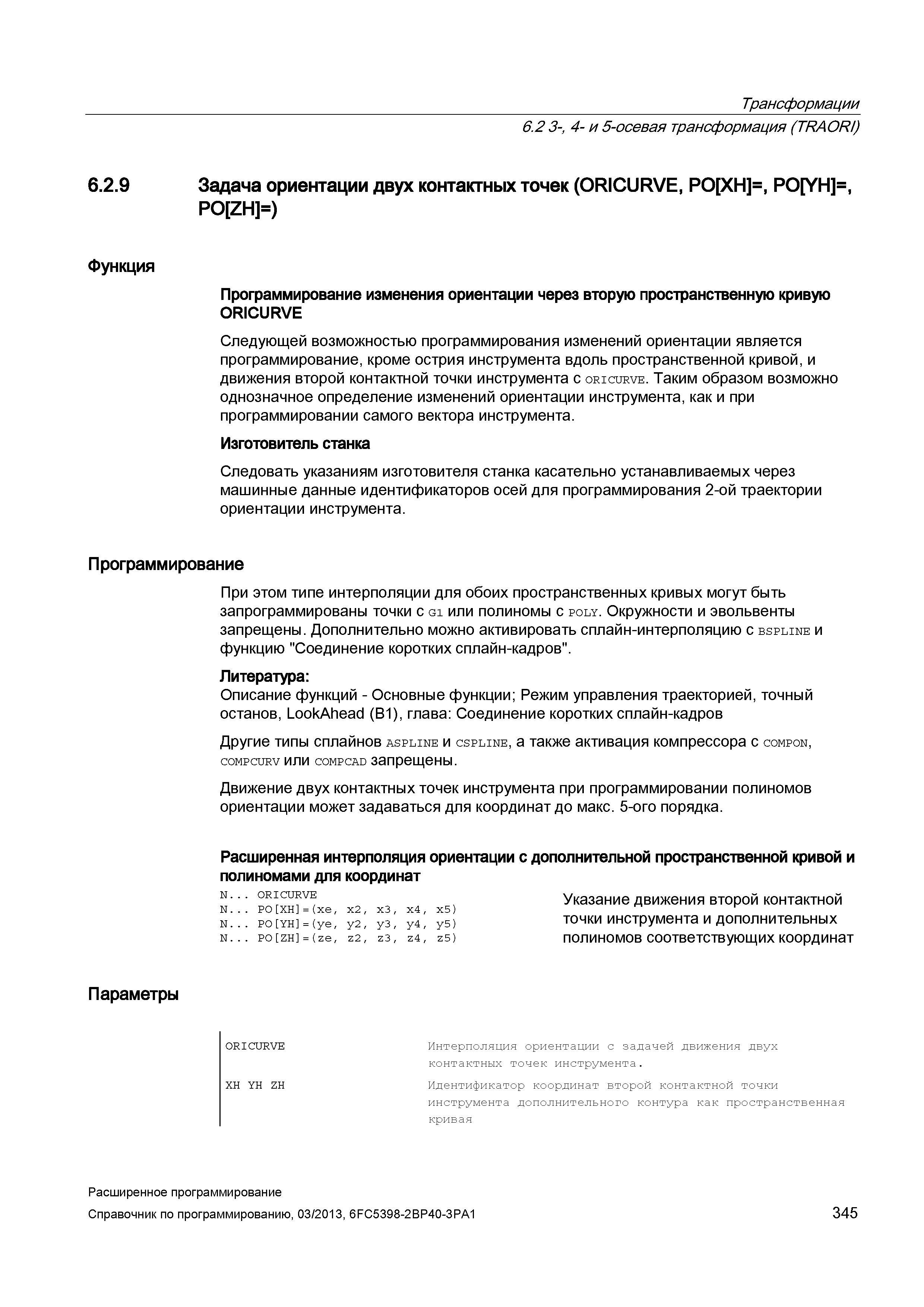

Трансформации 6.2 3-, 4- и 5-осевая трансформация (TRAORI) 6.2.9 Задача ориентации двух контактных точек (ORICURVE, PO XH =, PO YH =, PO ZH =) Функция Программирование изменения ориентации через вторую пространственную кривую ORICURVE Следующей возможностью программирования изменений ориентации является программирование, кроме острия инструмента вдоль пространственной кривой, и движения второй контактной точки инструмента с oricurve. Таким образом возможно однозначное определение изменений ориентации инструмента, как и при программировании самого вектора инструмента. Изготовитель станка Следовать указаниям изготовителя станка касательно устанавливаемых через машинные данные идентификаторов осей для программирования 2-ой траектории ориентации инструмента. При этом типе интерполяции для обоих пространственных кривых могут быть запрограммированы точки с G1 или полиномы с poly. Окружности и эвольвенты запрещены. Дополнительно можно активировать сплайн-интерполяцию с bspline и функцию "Соединение коротких сплайн-кадров". Литература: Описание функций - Основные функции; Режим управления траекторией, точный останов, LookAhead (B1), глава: Соединение коротких сплайн-кадров Другие типы сплайнов aspline и cspline, а также активация компрессора с compon, compcurv или compcad запрещены. Движение двух контактных точек инструмента при программировании полиномов ориентации может задаваться для координат до макс. 5-ого порядка. Расширенная интерполяция ориентации с дополнительной пространственной кривой и полиномами для координат Программирование N... ORICURVE Указание движения второй контактной точки инструмента и дополнительных полиномов соответствующих координат N... PO XH = (xe, x2, x3, x4, x5) N... PO YH = (ye, y2, y3, y4, y5) N... PO ZH = (ze, z2, z3, z4, z5) Параметры ORICURVE Интерполяция ориентации с задачей движения двух контактных точек инструмента. XH YH ZH Идентификатор координат второй контактной точки инструмента дополнительного контура как пространственная кривая Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 345
