340 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.340 |
|||||

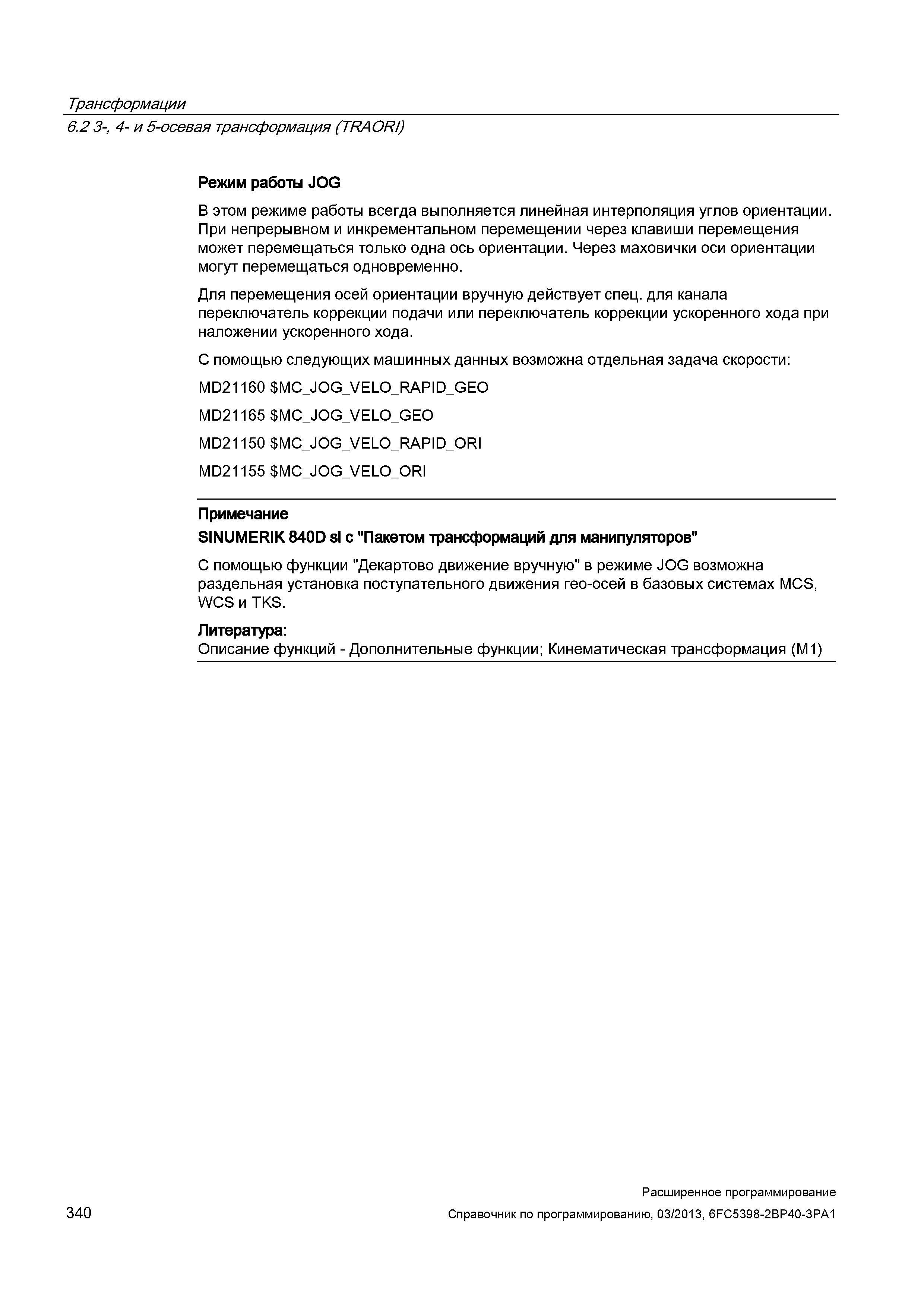

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 340 0340 Lab2u Трансформации 6.2 3-, 4- и 5-осевая трансформация (TRAORI) Режим работы JOG В этом режиме работы всегда выполняется линейная интерполяция углов ориентации. При непрерывном и инкрементальном перемещении через клавиши перемещения может перемещаться только одна ось ориентации. Через маховички оси ориентации могут перемещаться одновременно. Для перемещения осей ориентации вручную действует спец. для канала переключатель коррекции подачи или переключатель коррекции ускоренного хода при наложении ускоренного хода. С помощью следующих машинных данных возможна отдельная задача скорости: MD21160 MC_JOG_VELO_RAPID_GEO MD21165 MC_JOG_VELO_GEO MD21150 MC_JOG_VELO_RAPID_ORI MD21155 MC_JOG_VELO_ORI Примечание SINUMERIK 840D sl с "Пакетом трансформаций для манипуляторов" С помощью функции "Декартово движение вручную" в режиме JOG возможна раздельная установка поступательного движения гео-осей в базовых системах МСБ, WСS и TKS. Литература: Описание функций - Дополнительные функции; Кинематическая трансформация (M1) 340 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 |
|||||
