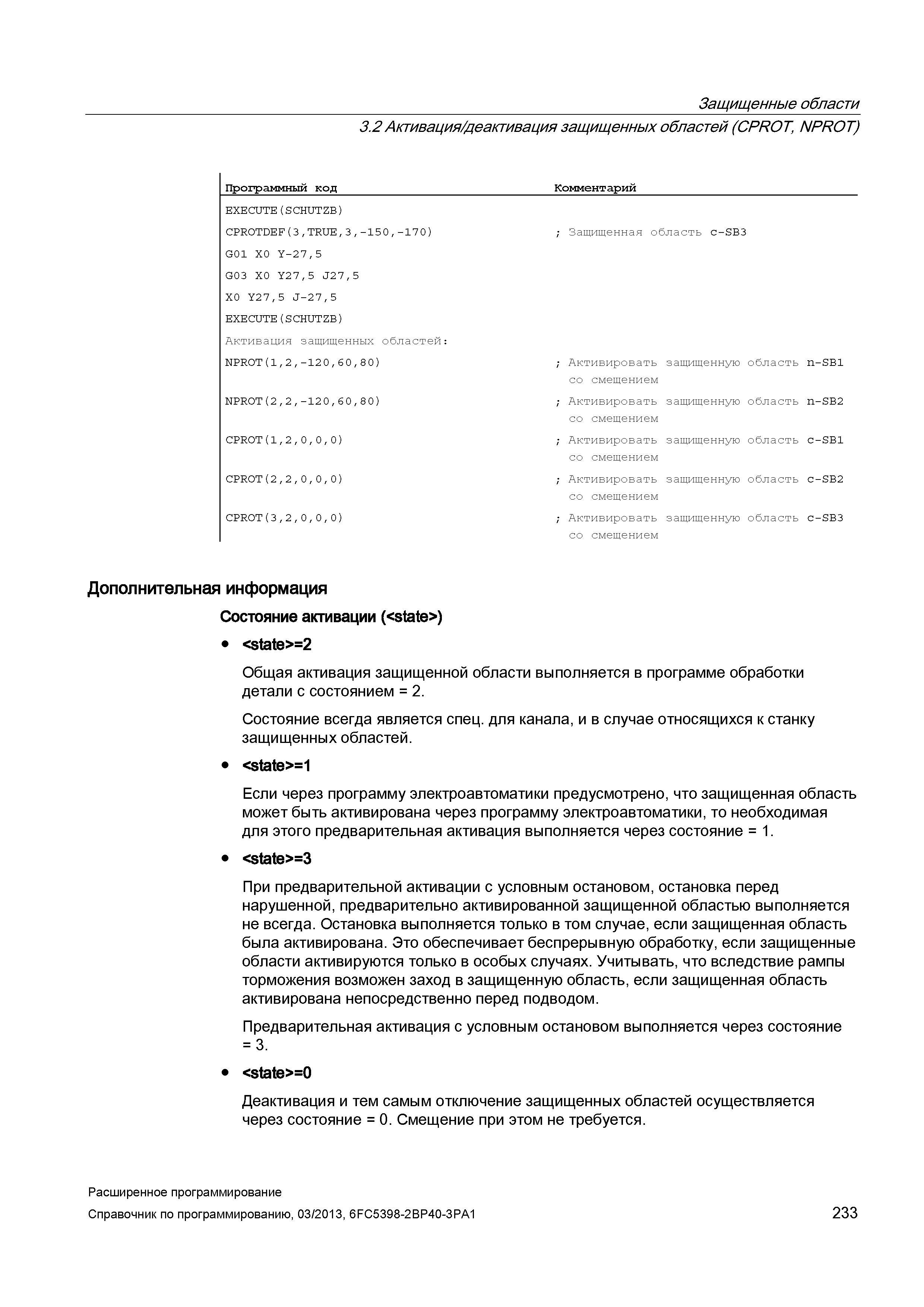

233 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.233

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 233 0233 Lab2u

Защищенные области 3.2 Активация/деактивация защищенных областей (CPROT, NPROT) Программный код _Комментарий _ EXECUTE(SCHUTZB) CPROTDEF(3,TRUE,3,-15 G01 X0 Y-2 7,5 G03 X0 Y27,5 J27,5 X0 Y27,5 J-27,5 EXECUTE(SCHUTZB) Активация защищенных NPROT(1,2,-120,60,80) NPROT(2,2,-120,60,80) CPROT(1,2,0,0,0) CPROT(2,2,0,0,0) CPROT(3,2,0,0,0) Дополнительная информация Состояние активации () =2 Общая активация защищенной области выполняется в программе обработки детали с состоянием = 2. Состояние всегда является спец. для канала, и в случае относящихся к станку защищенных областей. =1 Если через программу электроавтоматики предусмотрено, что защищенная область может быть активирована через программу электроавтоматики, то необходимая для этого предварительная активация выполняется через состояние = 1. =3 При предварительной активации с условным остановом, остановка перед нарушенной, предварительно активированной защищенной областью выполняется не всегда. Остановка выполняется только в том случае, если защищенная область была активирована. Это обеспечивает беспрерывную обработку, если защищенные области активируются только в особых случаях. Учитывать, что вследствие рампы торможения возможен заход в защищенную область, если защищенная область активирована непосредственно перед подводом. Предварительная активация с условным остановом выполняется через состояние = 3. =0 Деактивация и тем самым отключение защищенных областей осуществляется через состояние = 0. Смещение при этом не требуется. 0,-170) ; Защищенная область C-SB3 областей: ; Активировать защищенную область n-SB1 со смещением ; Активировать защищенную область n-SB2 со смещением ; Активировать защищенную область C-SB1 со смещением ; Активировать защищенную область C-SB2 со смещением ; Активировать защищенную область C-SB3 со смещением Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 233
