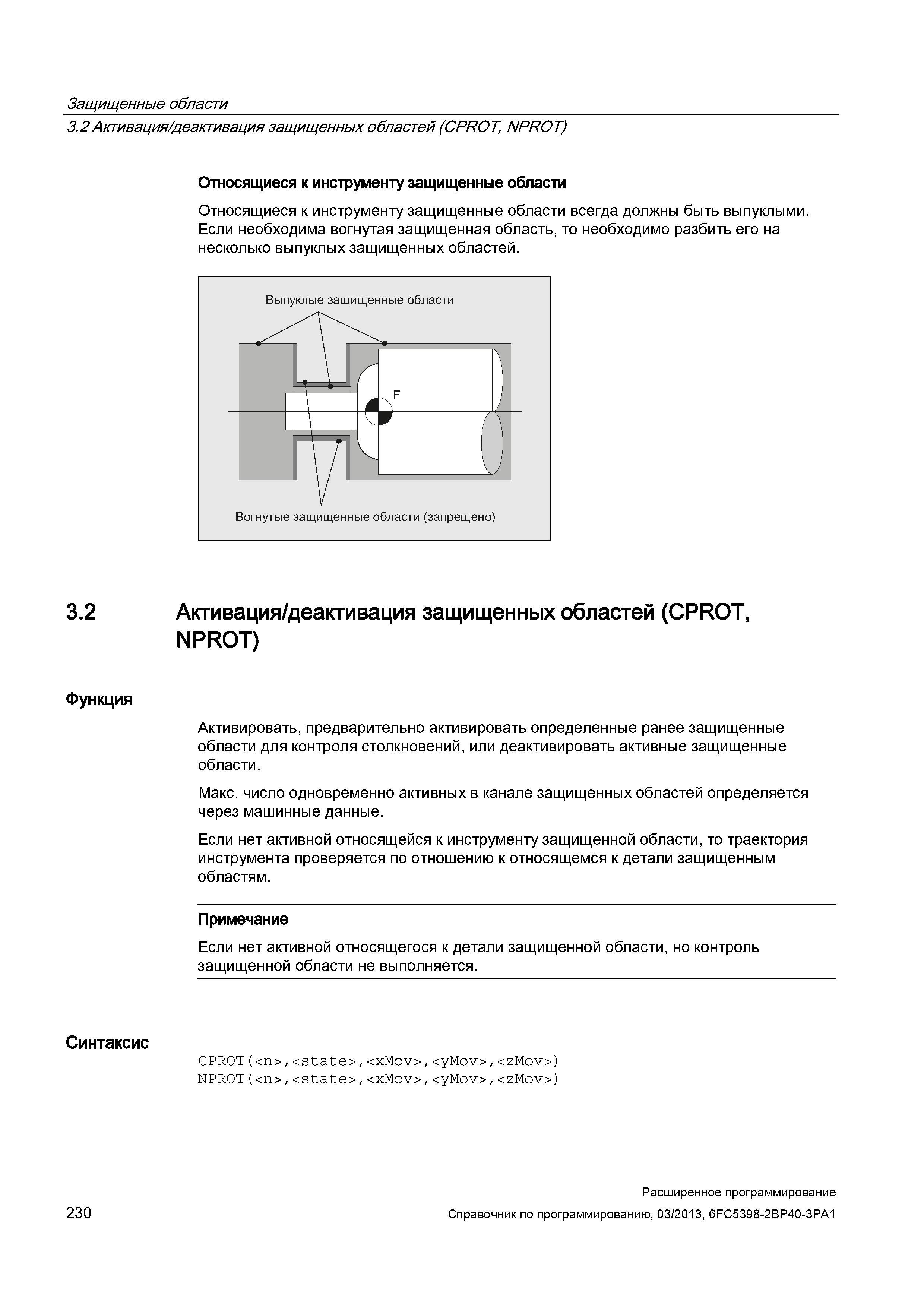

Защищенные области 3.2 Активация/деактивация защищенных областей (CPROT, NPROT) Относящиеся к инструменту защищенные области Относящиеся к инструменту защищенные области всегда должны быть выпуклыми. Если необходима вогнутая защищенная область, то необходимо разбить его на несколько выпуклых защищенных областей. Выпуклые защищенные области 3.2 Активация/деактивация защищенных областей (CPROT, NPROT) Функция Активировать, предварительно активировать определенные ранее защищенные области для контроля столкновений, или деактивировать активные защищенные области. Макс. число одновременно активных в канале защищенных областей определяется через машинные данные. Если нет активной относящейся к инструменту защищенной области, то траектория инструмента проверяется по отношению к относящемся к детали защищенным областям. Примечание Если нет активной относящегося к детали защищенной области, но контроль защищенной области не выполняется. Синтаксис CPROT(,,,,) NPROT(,,,,) 230 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
