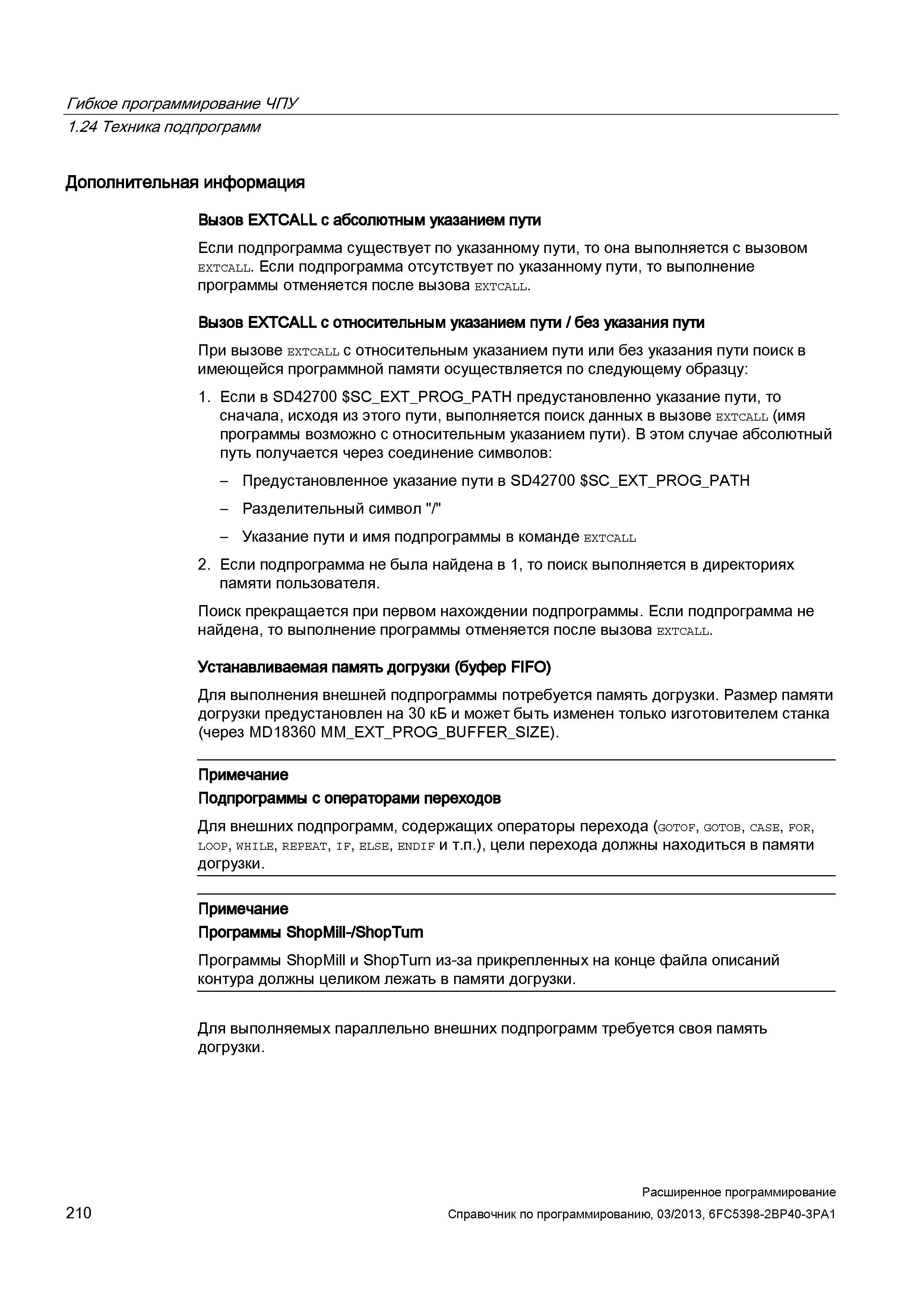

210 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.210

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 210 0210 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Дополнительная информация Вызов EXTCALL с абсолютным указанием пути Если подпрограмма существует по указанному пути, то она выполняется с вызовом extcall. Если подпрограмма отсутствует по указанному пути, то выполнение программы отменяется после вызова extcall. Вызов EXTCALL с относительным указанием пути / без указания пути При вызове extcall с относительным указанием пути или без указания пути поиск в имеющейся программной памяти осуществляется по следующему образцу: 1. Если в SD42700 SC_EXT_PROG_PATH предустановленно указание пути, то сначала, исходя из этого пути, выполняется поиск данных в вызове extcall (имя программы возможно с относительным указанием пути). В этом случае абсолютный путь получается через соединение символов: - Предустановленное указание пути в SD42700 SC_EXT_PROG_PATH - Разделительный символ "/" - Указание пути и имя подпрограммы в команде extcall 2. Если подпрограмма не была найдена в 1, то поиск выполняется в директориях памяти пользователя. Поиск прекращается при первом нахождении подпрограммы. Если подпрограмма не найдена, то выполнение программы отменяется после вызова extcall. Устанавливаемая память догрузки (буфер FIFO) Для выполнения внешней подпрограммы потребуется память догрузки. Размер памяти догрузки предустановлен на 30 кБ и может быть изменен только изготовителем станка (через MD18360 MM_EXT_PROG_BUFFER_SIZE). Примечание Подпрограммы с операторами переходов Для внешних подпрограмм, содержащих операторы перехода (gotof, gotob, case, for, loop, while, repeat, if, else, endif и т.п.), цели перехода должны находиться в памяти догрузки. Примечание Программы ShopMill-/ShopTurn Программы ShopMill и ShopTurn из-за прикрепленных на конце файла описаний контура должны целиком лежать в памяти догрузки. Для выполняемых параллельно внешних подпрограмм требуется своя память догрузки. 210 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
