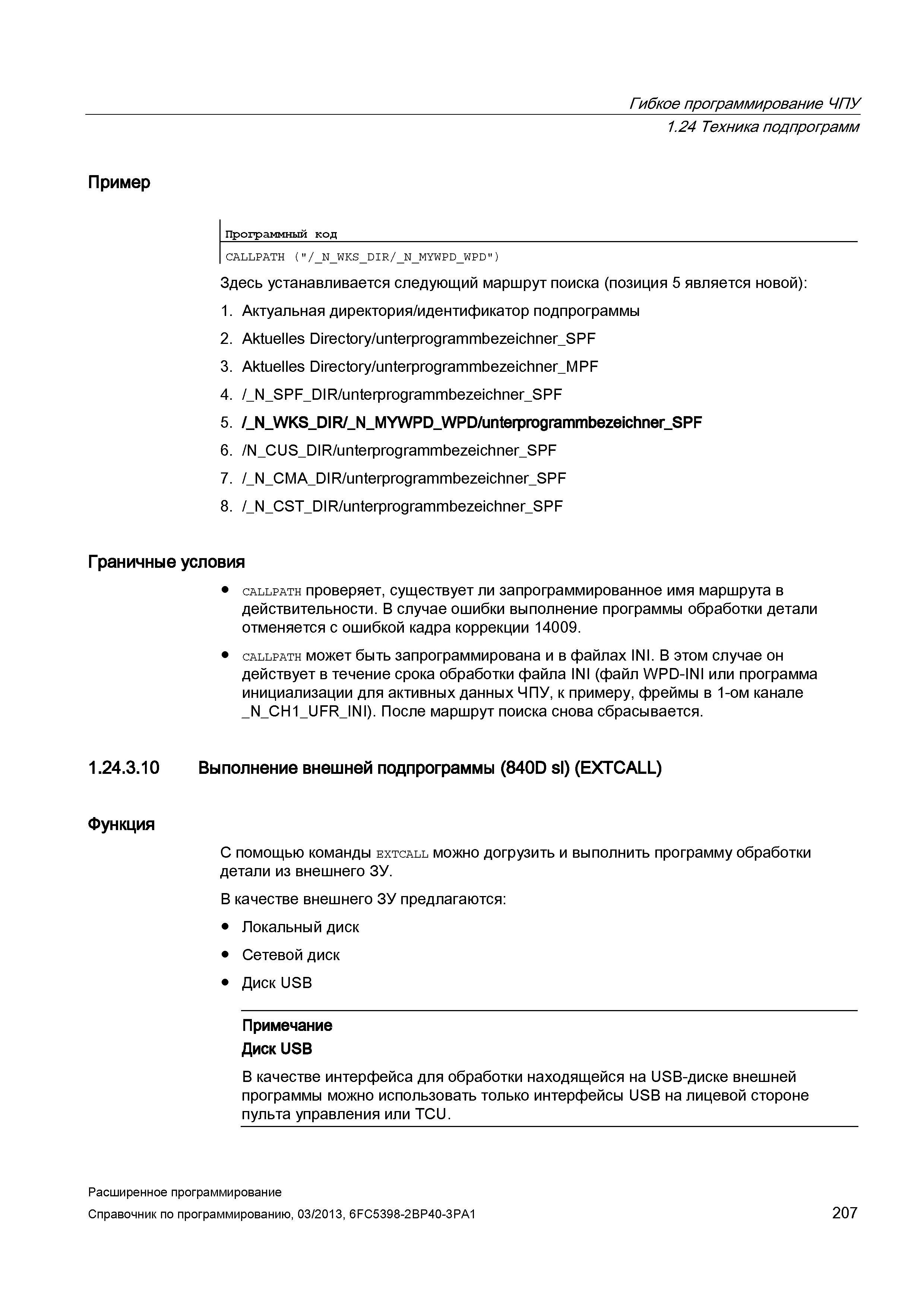

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Пример Программный код CALLPATH ("/_N_WKS_DIR/_N_MYWPD_WPD") Здесь устанавливается следующий маршрут поиска (позиция 5 является новой): 1. Актуальная директория/идентификатор подпрограммы 2. Aktuelles Directory/unterprogrammbezeichner_SPF 3. Aktuelles Directory/unterprogrammbezeichner_MPF 4. /_N_SPF_DIR/unterprogrammbezeichner_SPF 5. /_N_WKS_DIR/_N_MYWPD_WPD/unterprogrammbezeichner_SPF 6. /N_CUS_DIR/unterprogrammbezeichner_SPF 7. /_N_CMA_DIR/unterprogrammbezeichner_SPF 8. /_N_CST_DIR/unterprogrammbezeichner_SPF Граничные условия callpath проверяет, существует ли запрограммированное имя маршрута в действительности. В случае ошибки выполнение программы обработки детали отменяется с ошибкой кадра коррекции 14009. callpath может быть запрограммирована и в файлах INI. В этом случае он действует в течение срока обработки файла INI (файл WPD-INI или программа инициализации для активных данных ЧПУ, к примеру, фреймы в 1-ом канале _N_CH1_UFR_INI). После маршрут поиска снова сбрасывается. 1.24.3.10 Выполнение внешней подпрограммы (840D sl) (EXTCALL) Функция С помощью команды extcall можно догрузить и выполнить программу обработки детали из внешнего ЗУ. В качестве внешнего ЗУ предлагаются: Локальный диск Сетевой диск Диск USB Примечание Диск USB В качестве интерфейса для обработки находящейся на USB-диске внешней программы можно использовать только интерфейсы USB на лицевой стороне пульта управления или TCU. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 207
