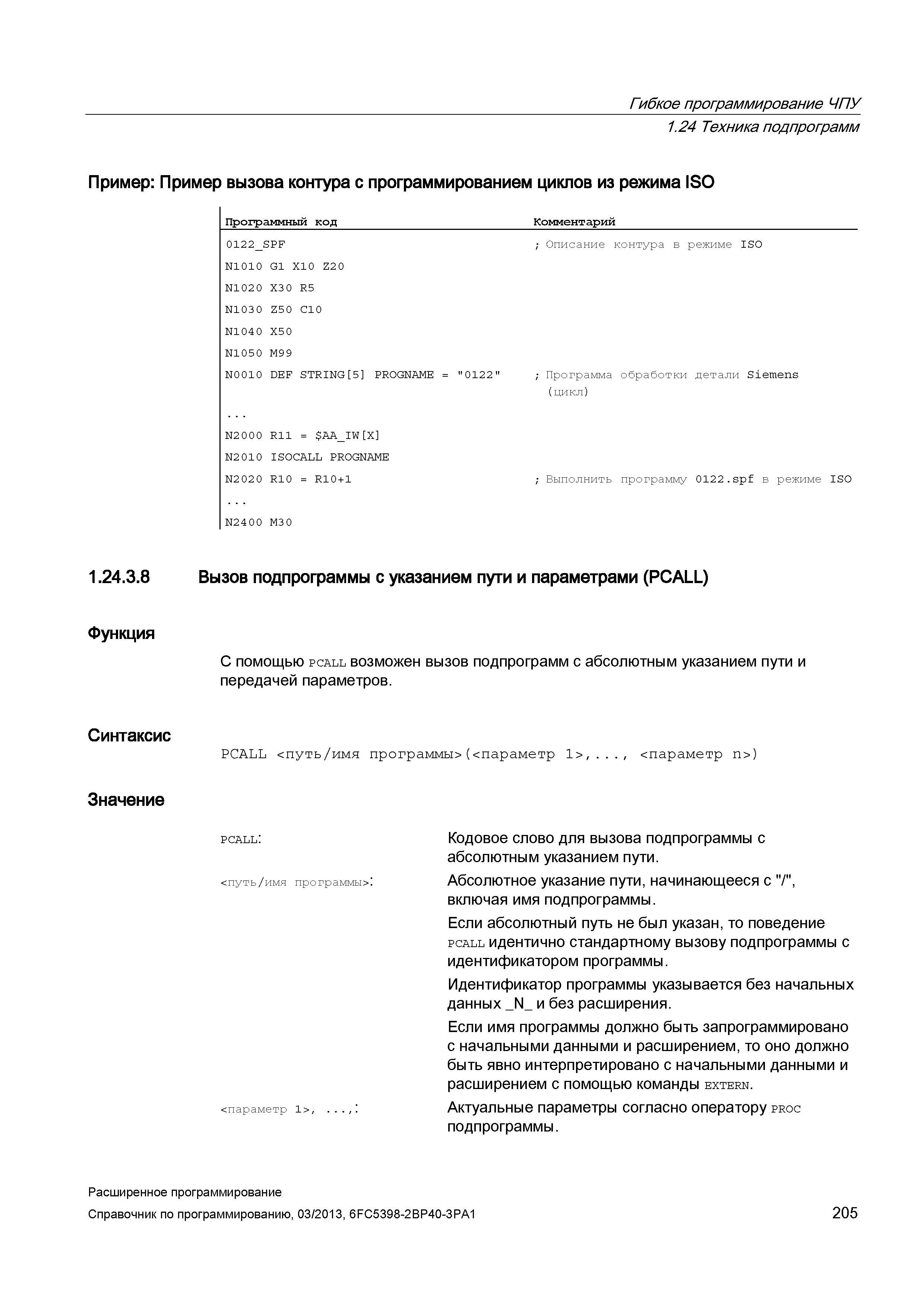

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Пример: Пример вызова контура с программированием циклов из режима ISO Программный код Комментарий 0122_SPF N1010 G1 X10 Z20 N1020 X30 R5 N1030 Z50 C10 N1040 X50 N1050 M9 9 N0010 DEF STRING 5 PROGNAME = "0122" N2000 R11 = AA_IW X N2 010 ISOCALL PROGNAME N2020 R10 = R10+1 ; Описание контура в режиме ISO ; Программа обработки детали Siemens (цикл) ; Выполнить программу 0122.spf в режиме ISO N2400 M30 1.24.3.8 Функция Синтаксис Вызов подпрограммы с указанием пути и параметрами (PCALL) С помощью pcall возможен вызов подпрограмм с абсолютным указанием пути и передачей параметров. PCALL <путь/имя программы>(<параметр 1>,..., <параметр n>) Значение PCALL: <путь/имя программы>: < параметр 1>, ...,: Кодовое слово для вызова подпрограммы с абсолютным указанием пути. Абсолютное указание пути, начинающееся с "/", включая имя подпрограммы. Если абсолютный путь не был указан, то поведение pcall идентично стандартному вызову подпрограммы с идентификатором программы. Идентификатор программы указывается без начальных данных _N_ и без расширения. Если имя программы должно быть запрограммировано с начальными данными и расширением, то оно должно быть явно интерпретировано с начальными данными и расширением с помощью команды extern. Актуальные параметры согласно оператору proc подпрограммы. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 205
