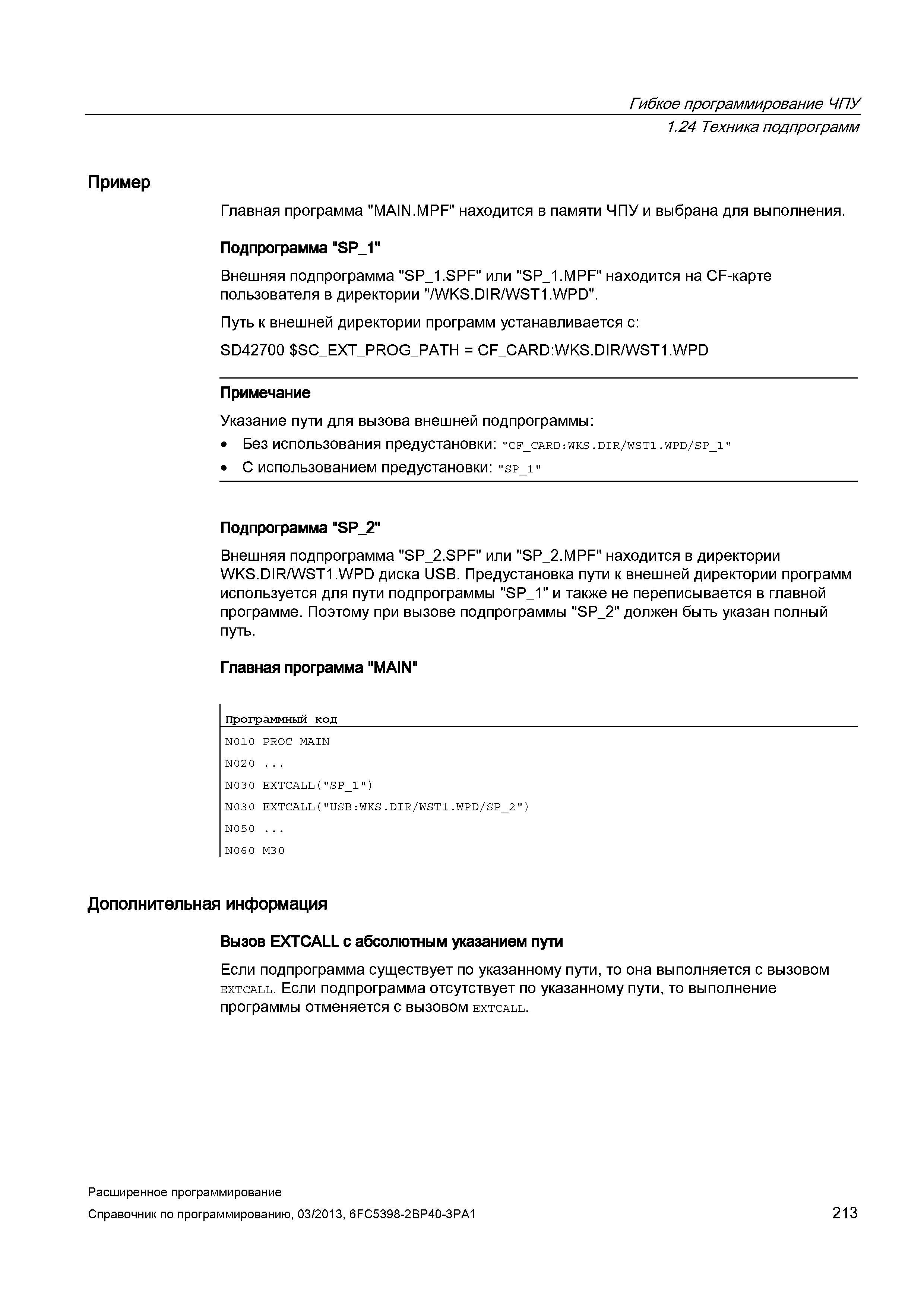

213 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.213

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 213 0213 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Пример Главная программа "MAIN.MPF" находится в памяти ЧПУ и выбрана для выполнения. Подпрограмма "SP_1" Внешняя подпрограмма "SP_1.SPF" или "SP_1.MPF" находится на CF-карте пользователя в директории "/WKS.DIR/WST1.WPD". Путь к внешней директории программ устанавливается с: SD42700 SC_EXT_PROG_PATH = CF_CARD:WKS.DIR/WST1.WPD Примечание Указание пути для вызова внешней подпрограммы: Без использования предустановки: "cf_card:wks.dir/wsti.wpd/sp_i" С использованием предустановки: "sp_i" Подпрограмма "SP_2" Внешняя подпрограмма "SP_2.SPF" или "SP_2.MPF" находится в директории WKS.DIR/WST1.WPD диска USB. Предустановка пути к внешней директории программ используется для пути подпрограммы "SP_1" и также не переписывается в главной программе. Поэтому при вызове подпрограммы "SP_2" должен быть указан полный путь. Главная программа "MAIN" Программный код N010 PROC MAIN N020 N030 EXTCALL("SP_1") N030 EXTCALL("USB:WKS.DIR/WST1.WPD/SP_2") N050 N060 M30 Дополнительная информация Вызов EXTCALL с абсолютным указанием пути Если подпрограмма существует по указанному пути, то она выполняется с вызовом extcall. Если подпрограмма отсутствует по указанному пути, то выполнение программы отменяется с вызовом extcall. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 213
