Вычисление спиральной длины резания при точении на станках является хорошим способом прогнозирования стойкости режущей кромки токарного инструмента

Вычисление спиральной длины резания при точении на станках является хорошим способом прогнозирования стойкости режущей кромки токарного инструмента

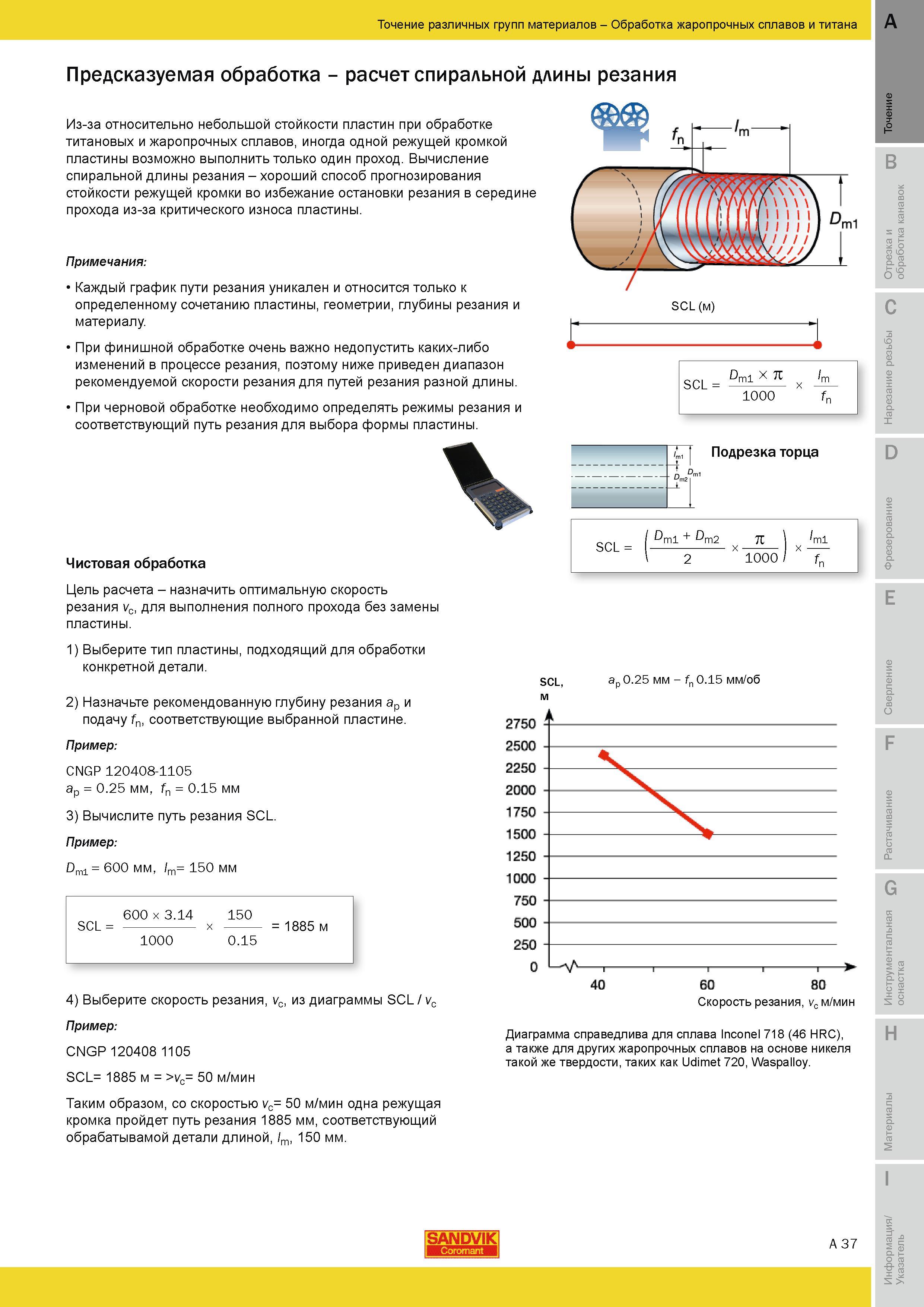

Вычисление спиральной длины резания при точении на станках является хорошим способом прогнозирования стойкости режущей кромки токарного инструмента во избежание остановки резания в середине прохода из-за критического износа пластины. Каждый график пути резания уникален и относится только к определенному сочетанию пластины геометрии глубины резания и материалу. При финишной обработке очень важно недопустить каких-либо изменений в процессе резания поэтому ниже приведен диапазон рекомендуемой скорости резания для путей резания разной длины. При черновой обработке необходимо определять режимы резания и соответствующий путь резания для выбора формы пластины. Чистовая обработка Цель расчета - назначить оптимальную скорость резания vc для выполнения полного прохода без замены пластины. 1) Выберите тип пластины подходящий для обработки конкретной детали. 2) Назначьте рекомендованную глубину резания ар и подачу fn соответствующие выбранной пластине. Пример CNGP 120408-1105 ар 0.25 мм fn 0.15 мм 3) Вычислите путь резания SCL. Пример Dm1 600 мм m 150 мм 600 X 3.14 150 SCL x 1885 1000 0.15 4) Выберите скорость резания vc из диаграммы SCL vc Пример CNGP 120408 1105 SCL ap 0.25 мм - fn 0.15 мм/об 1 -1 60 80 Скорость резания vc м/мин Диаграмма справедлива для сплава Inconel 718 (46 HRC) а также для других жаропрочных сплавов на основе никеля такой же твердости таких как Udimet 720 Waspalloy. Таким образом скоростью vc 50 м/мин одна режущая кромка пройдет путь резания 1885 мм соответствующий обрабатывамой детали длиной m 150 мм. SCL 1885 vc 50 м/мин SANDVIK ШШ1 A 37 Точение различных групп материалов Обработка жаропрочных сплавов и титана Предсказуемая обработка расчет спиральной длины резания Из-за относительно небольшой стойкости пластин при обработке титановых и жаропрочных сплавов иногда одной режущей кромкой пластины возможно выполнить только один проход.
