Области применения режущих пластин из керамики Возможности по программированию Прямой обход углов плунжерная стратегия Обход углов по круговой

Области применения режущих пластин из керамики Возможности по программированию Прямой обход углов плунжерная стратегия Обход углов по круговой

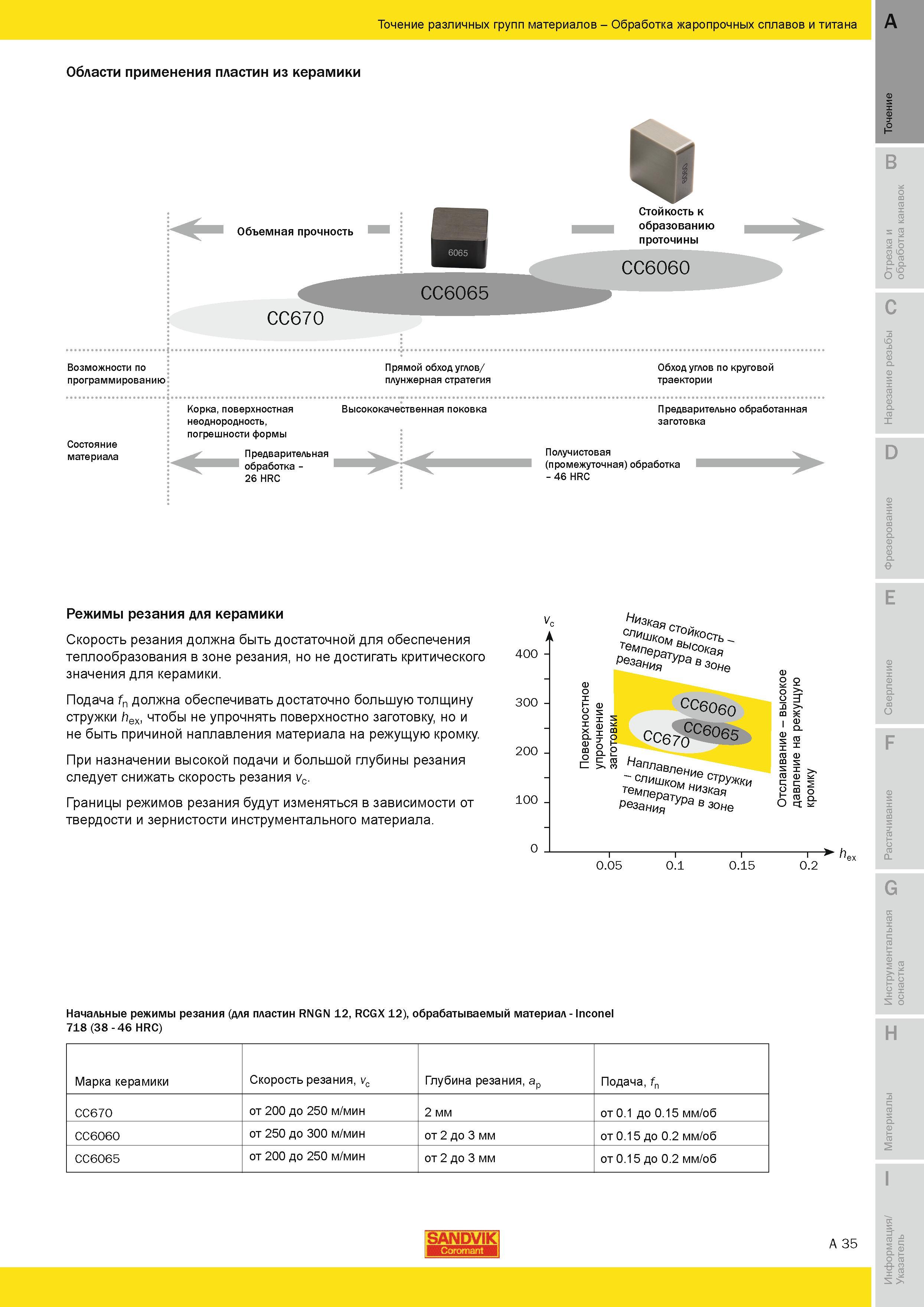

Области применения режущих пластин из керамики Возможности по программированию Прямой обход углов плунжерная стратегия Обход углов по круговой _ траектории Состояние материала Корка поверхностная неоднородность погрешности формы Высококачественная поковка Предварительная обработка -26 HRC Предварительно обработанная заготовка Получистовая (промежуточная) обработка 46 HRC Режимы резания для керамики Скорость резания должна быть достаточной для обеспечения теплообразования в зоне резания но не достигать критического значения для керамики. Подача fn должна обеспечивать достаточно большую толщину стружки hex чтобы не упрочнять поверхностно заготовку но и не быть причиной наплавления материала на режущую кромку При назначении высокой подачи и большой глубины резания следует снижать скорость резания vc. Границы режимов резания будут изменяться в зависимости от твердости и зернистости инструментального материала. vc А 400 - 300 200 100 - Н акао Пи КомИксть. We'S co Резания ура в ая зоне о с ССбОбО СС67С о заг темпе paiZ ЗКая Ре3аниРяатУРа в зоНе О вж ае о О S "he 0.05 0.1 0.15 0.2 0 Начальные режимы резания (для пластин RNGN 12 RCGX 12) обрабатываемый материал - Inconel 718 (38 - 46 HRC) Марка керамики Скорость резания vc Глубина резания ар Подача fn CC670 от 200 до 250 м/мин 2 мм от 0.1 до 0.15 мм/об CC6060 от 250 до 300 м/мин от 2 до 3 мм от 0.15 до 0.2 мм/об CC6065 от 200 до 250 м/мин от 2 до 3 мм от 0.15 до 0.2 мм/об SANDVIK A 35 Точение различных групп материалов Обработка жаропрочных сплавов и титана
