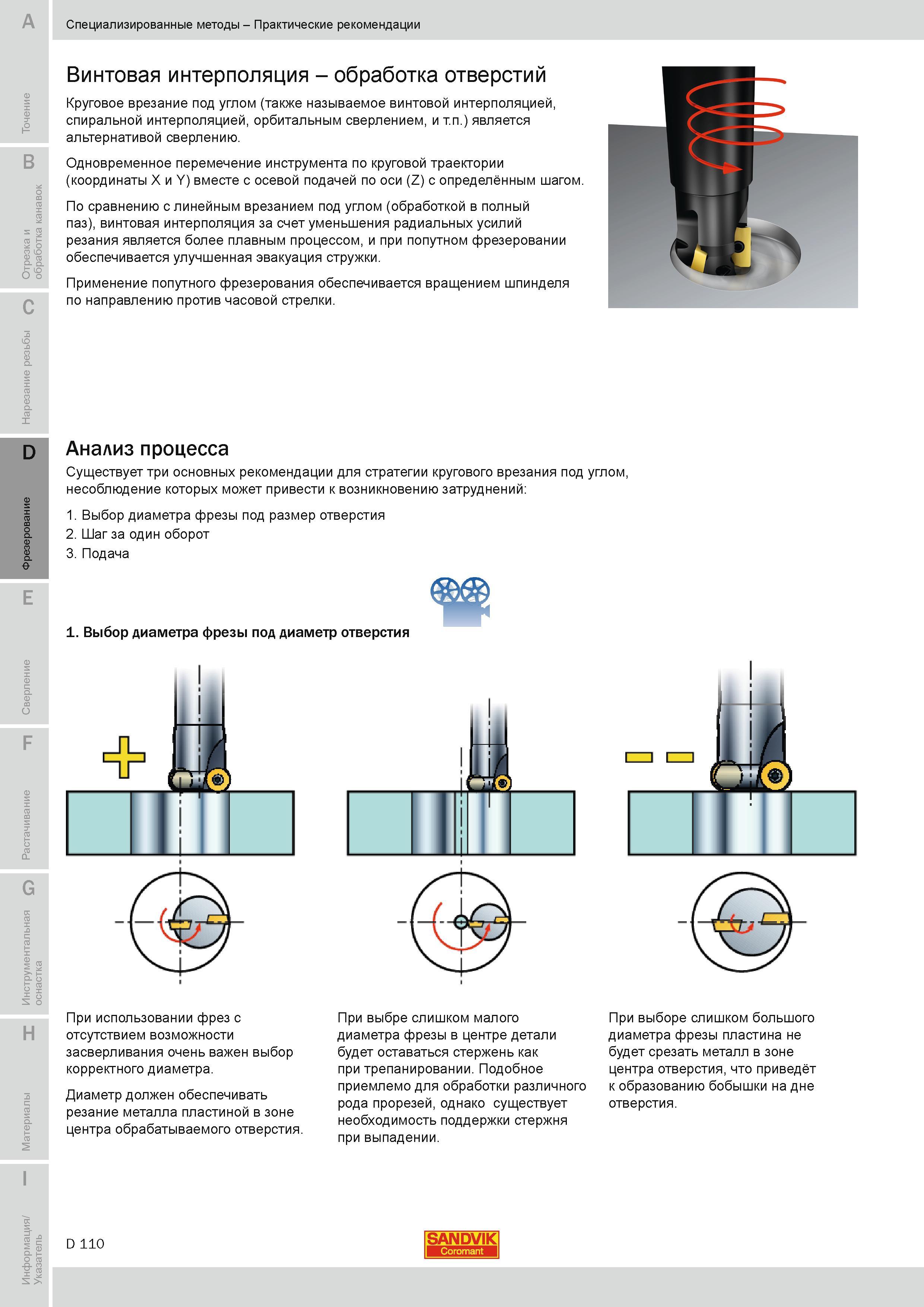

Винтовая интерполяция обработка отверстий Круговое врезание под углом называемое винтовой интерполяцией спиральной интерполяцией орбитальным сверлением является альтернативой сверлению. B Одновременное перемечение инструмента по круговой траектории (координаты X и Y) вместе с осевой подачей по оси (Z) с определённым шагом. О CD По сравнению с линейным врезанием под углом (обработкой в полный паз) винтовая интерполяция за счет уменьшения радиальных усилий резания является более плавным процессом и при попутном фрезеровании обеспечивается улучшенная эвакуация стружки. Применение попутного фрезерования обеспечивается вращением шпинделя C по направлению против часовой стрелки. D E Анализ процесса Существует три основных рекомендации для стратегии кругового врезания под углом несоблюдение которых может привести к возникновению затруднений 1. Выбор диаметра фрезы под размер отверстия 2. Шаг за один оборот 3. Подача 1. Выбор диаметра фрезы под диаметр отверстия F G H При использовании фрез с отсутствием возможности засверливания очень важен выбор корректного диаметра. Диаметр должен обеспечивать резание металла пластиной в зоне центра обрабатываемого отверстия. При выбре слишком малого диаметра фрезы в центре детали будет оставаться стержень как при трепанировании. Подобное приемлемо для обработки различного рода прорезей однако существует необходимость поддержки стержня при выпадении. При выборе слишком большого диаметра фрезы пластина не будет срезать металл в зоне центра отверстия что приведёт к образованию бобышки на дне отверстия. о D 110 SANDVIK Специализированные методы Практические рекомендации
