SANDVIK COROMANT | Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.) |
|||||
|

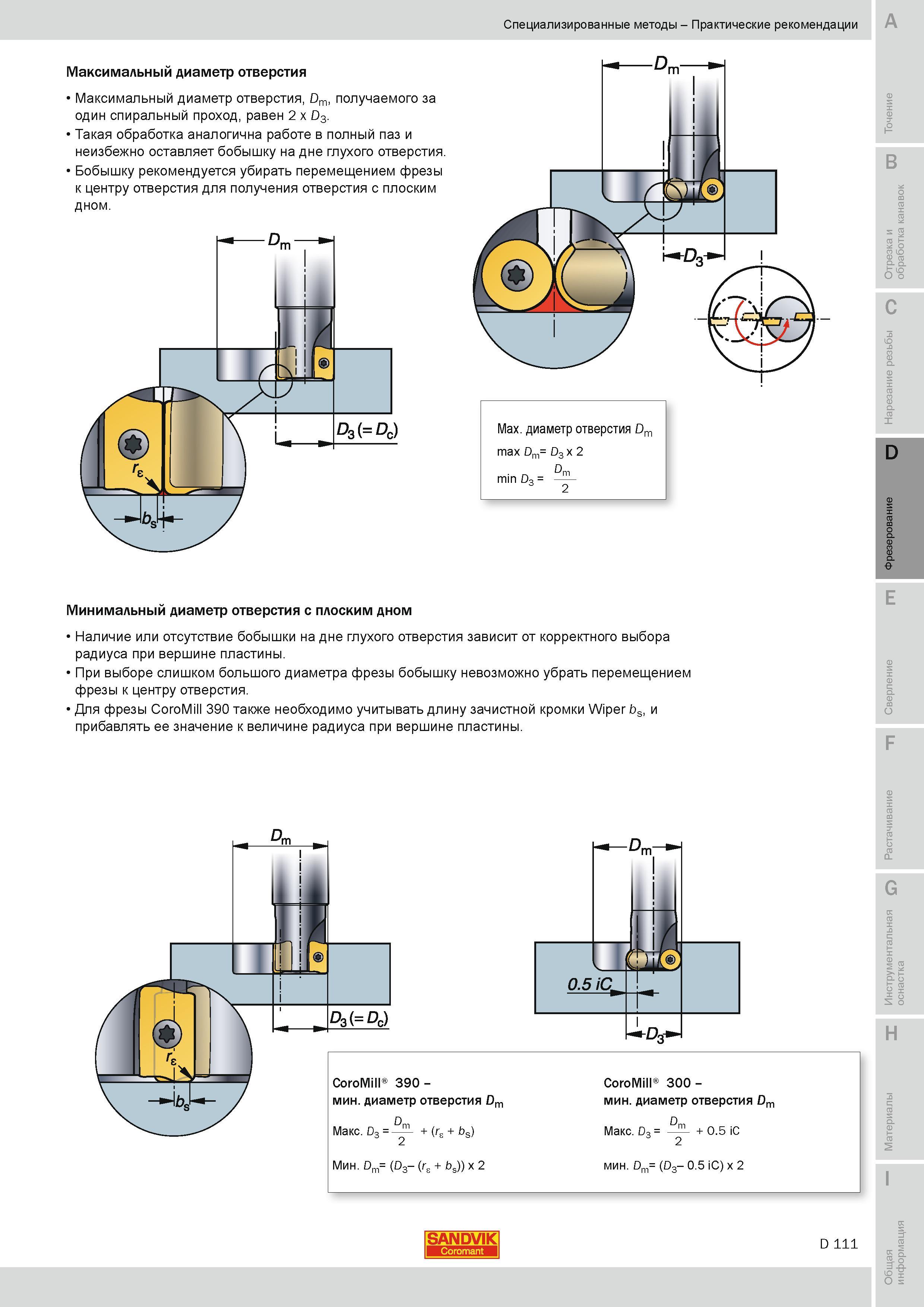

394 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.D111 |
|||||
Максимальный диаметр отверстия Dm получаемого за один спиральный проход равен 2 x D3 Такая обработка аналогична работе в полный паз и неизбежно остМаксимальный диаметр отверстия Dm получаемого за один спиральный проход равен 2 x D3 Такая обработка аналогична работе в полный паз и неизбежно оставляет бобышку на дне глухого отверстия. Бобышку рекомендуется убирать перемещением фрезы к центру отверстия для получения отверстия с плоским дном. Max. диаметр отверстия Dn min D3 B то К C D Минимальный диаметр отверстия с плоским дном Наличие или отсутствие бобышки на дне глухого отверстия зависит от корректного выбора радиуса при вершине пластины. При выборе слишком большого диаметра фрезы бобышку невозможно убрать перемещением фрезы к центру отверстия. Для фрезы CoroMill 390 также необходимо учитывать длину зачистной кромки Wiper bs и прибавлять ее значение к величине радиуса при вершине пластины. E F CoroMill 390 - мин. диаметр отверстия Dm Dm Макс. D3 (re bs) Мин. Dm (D3- (rs bs)) x 2 CoroMill 300 - мин. диаметр отверстия Dm Dm Макс. D3 0.5 iC 3 2 мин. Dm (D3- 0.5 iC) x 2 G H SANDVIK D 111 max Dm D3 x 2 Специализированные методы Практические рекомендации A Максимальный диаметр отверстия |
|||||
