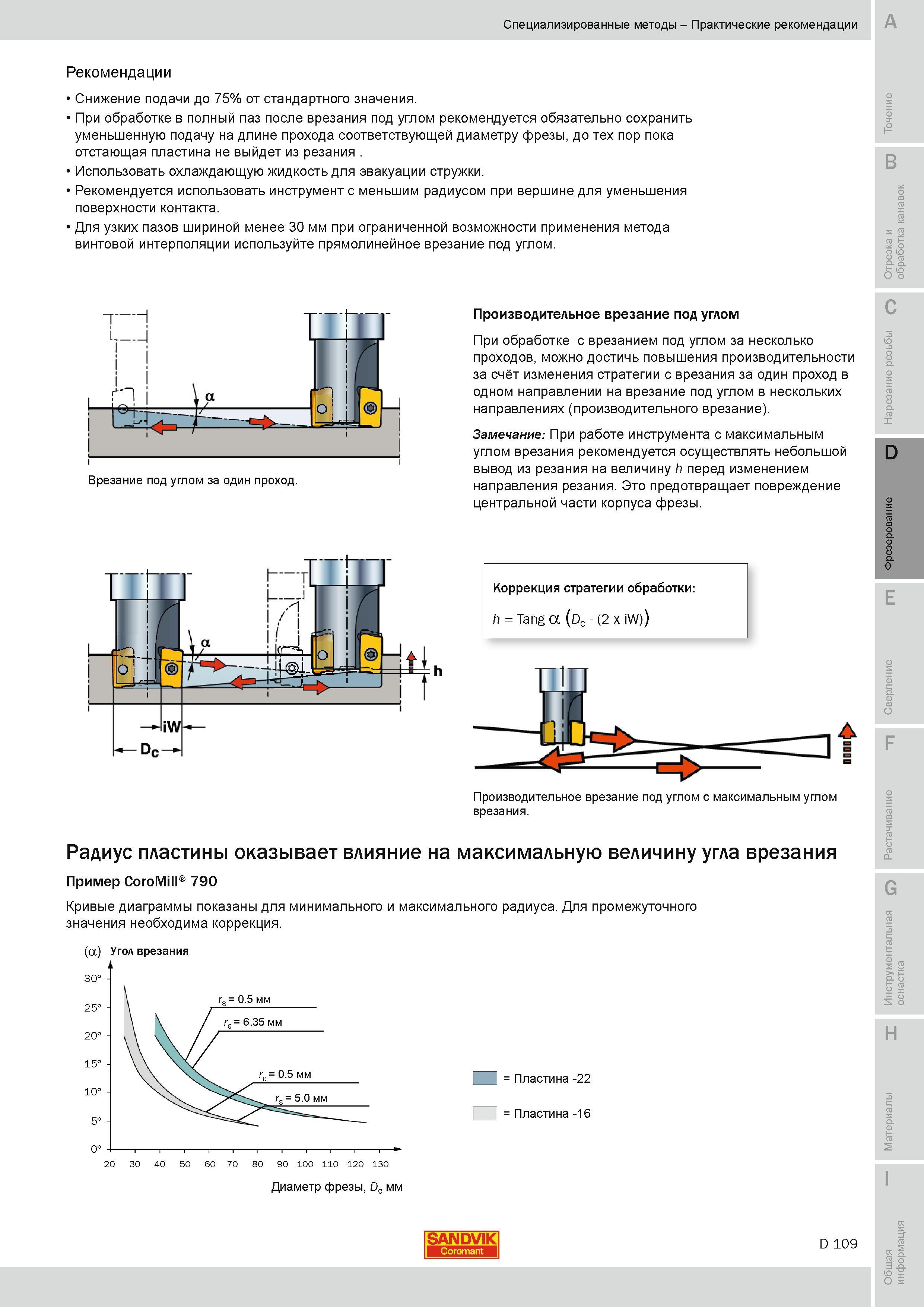

При обработке в полный паз после врезания под углом рекомендуется обязательно сохранить уменьшенную подачу на длине прохода соответствующей диаметру фрезы до тех пор пока отстающая пластина не выйдет из резания Использовать охлаждающую жидкость для эвакуации стружки. Рекомендуется использовать инструмент с меньшим радиусом при вершине для уменьшения поверхности контакта. Для узких пазов шириной менее 30 мм при ограниченной возможности применения метода винтовой интерполяции используйте прямолинейное врезание под углом. B и ТО К L 1 f 1 h W 1 H-j К тх о lip Врезание под углом за один проход. Производительное врезание под углом При обработке с врезанием под углом за несколько проходов можно достичь повышения производительности за счёт изменения стратегии с врезания за один проход в одном направлении на врезание под углом в нескольких направлениях (производительного врезание). Замечание При работе инструмента с максимальным углом врезания рекомендуется осуществлять небольшой вывод из резания на величину h перед изменением направления резания. Это предотвращает повреждение центральной части корпуса фрезы. C D Коррекция стратегии обработки h Tang a (Dc - (2 x iW)) Производительное врезание под углом с максимальным углом врезания. Радиус пластины оказывает влияние на максимальную величину угла врезания Пример CoroMill 790 Кривые диаграммы показаны для минимального и максимального радиуса. Для промежуточного значения необходима коррекция. (a) Угол врезания Пластина -22 Пластина -16 Диаметр фрезы Dc мм SANDVIK D 109 If о 1 Специализированные методы Практические рекомендации Рекомендации Снижение подачи до 75% от стандартного значения.
