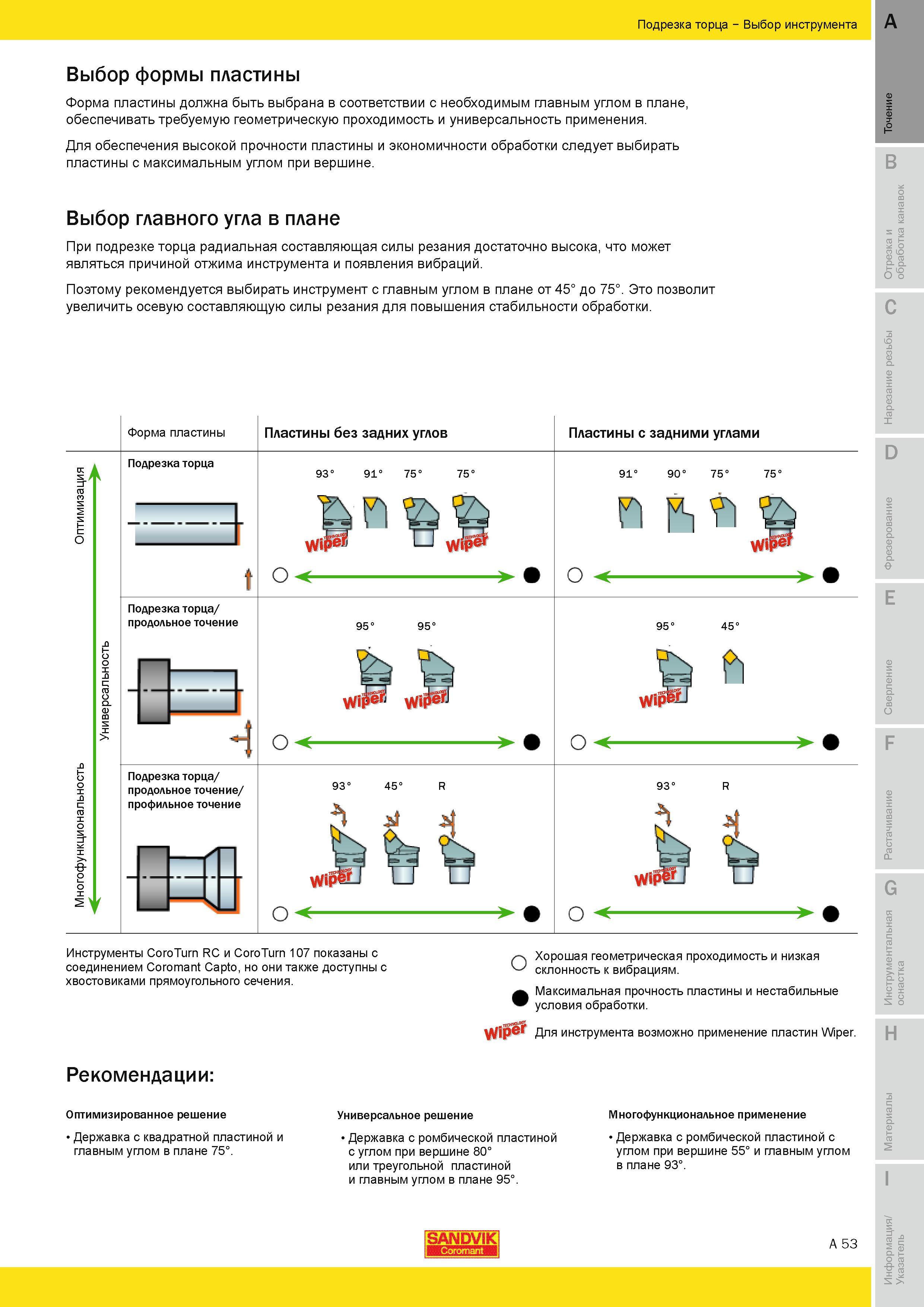

При токарной подрезке торца радиальная составляющая силы резания достаточно высока что может являться причиной отжима инструмента и появления вибраций. Поэтому рекомендуется выбирать инструмент с главным углом в плане от 45 до 75. Это позволит увеличить осевую составляющую силы резания для повышения стабильности обработки. Форма пластины Пластины без задних углов Пластины с задними углами Подрезка торца 93 91 75 75 91 90 75 75 fs ft о Подрезка торца продольное точение 95 95 95 45 Wipe 5 WiPef WiP Э- Подрезка торца продольное точение профильное точение ffiB 93 45 R 93 R o - o Инструменты CoroTurn RC и CoroTurn 107 показаны с соединением Coromant Capto но они также доступны с хвостовиками прямоугольного сечения. Хорошая геометрическая проходимость и низкая склонность к вибрациям. Максимальная прочность пластины и нестабильные условия обработки. чс Для инструмента возможно применение пластин Wiper. Рекомендации Оптимизированное решение Державка с квадратной пластиной и главным углом в плане 75. Универсальное решение Державка с ромбической пластиной с углом при вершине 80 или треугольной пластиной и главным углом в плане 95. Многофункциональное применение Державка с ромбической пластиной с углом при вершине 55 и главным углом в плане 93. SANDVIK A 53 Подрезка торца Выбор инструмента Выбор формы пластины Форма токарной режущей пластины должна быть выбрана в соответствии с необходимым главным углом в плане обеспечивать требуемую геометрическую проходимость и универсальность применения. Для обеспечения высокой прочности пластины и экономичности обработки следует выбирать пластины с максимальным углом при вершине. Выбор главного угла в плане
