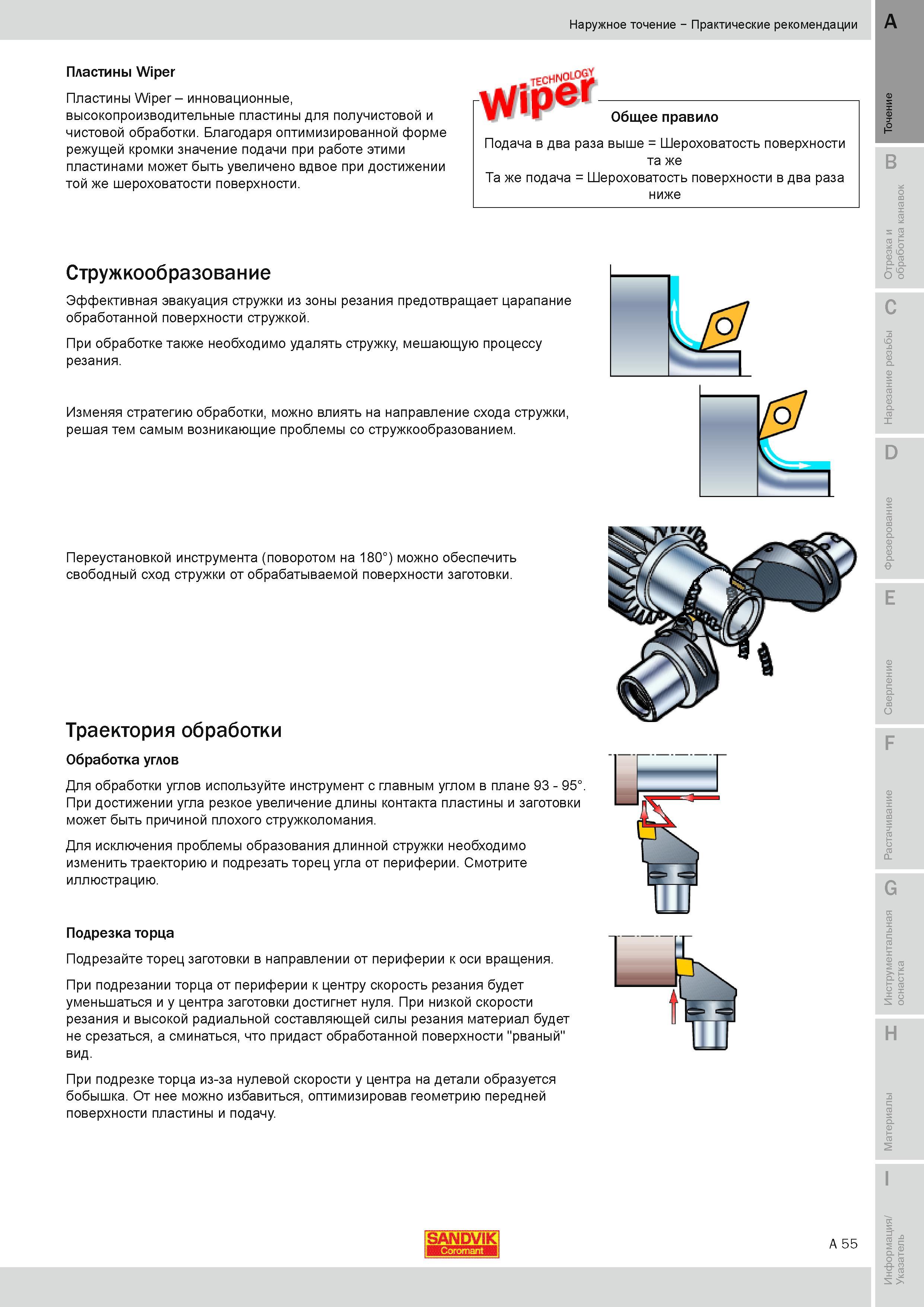

Правильные траектории движения токарного инструмента при наружном точении Для обработки углов используйте металлорежущий инструмент с главным углом в плане 93 - 95. При достижении угла резкое увеличение длины контакта пластины и заготовки может быть причиной плохого стружколомания. Для исключения проблемы образования длинной стружки необходимо изменить траекторию и подрезать торец угла от периферии. Смотрите иллюстрацию. Подрезка торца Подрезайте торец заготовки в направлении от периферии к оси вращения. При подрезании торца от периферии к центру скорость резания будет уменьшаться и у центра заготовки достигнет нуля. При низкой скорости резания и высокой радиальной составляющей силы резания материал будет не срезаться а сминаться что придаст обработанной поверхности "рваный" вид. При подрезке торца из-за нулевой скорости у центра на детали образуется бобышка. От нее можно избавиться оптимизировав геометрию передней поверхности пластины и подачу SANDVIK A 55 Наружное точение Практические рекомендации Пластины Wiper Пластины Wiper инновационные высокопроизводительные пластины для получистовой и чистовой обработки Благодаря оптимизированной форме режущей кромки значение подачи при работе этими пластинами может быть увеличено вдвое при достижении той же шероховатости поверхности. Подача в два раза выше Шероховатость поверхности та же Та же подача Шероховатость поверхности в два раза ниже Стружкообразование Эффективная эвакуация стружки из зоны резания предотвращает царапание обработанной поверхности стружкой. При обработке также необходимо удалять стружку мешающую процессу резания. Изменяя стратегию обработки можно влиять на направление схода стружки решая тем самым возникающие проблемы стружкообразованием. Переустановкой инструмента (поворотом на 180) можно обеспечить свободный сход стружки от обрабатываемой поверхности заготовки. Обработка углов
