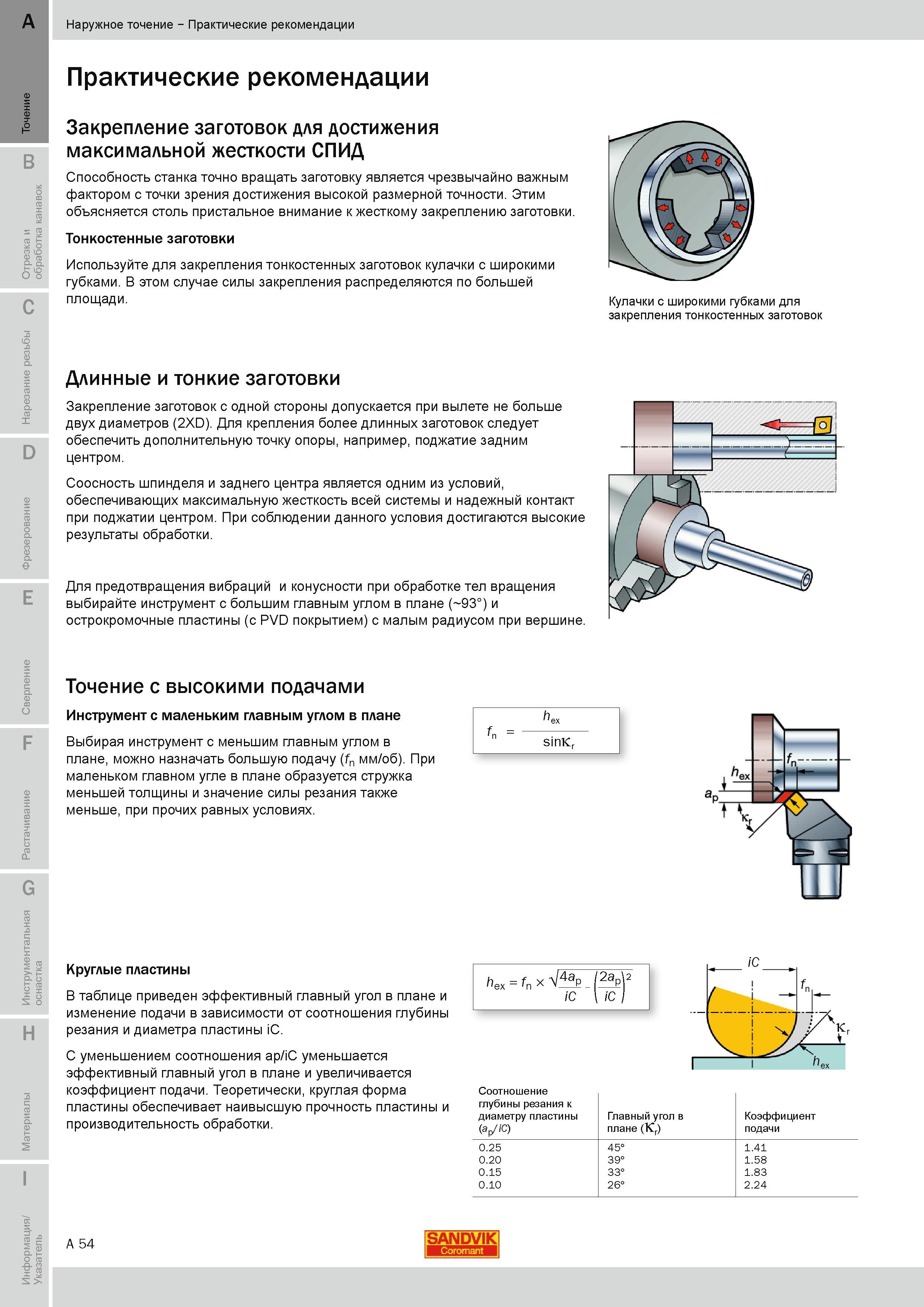

Практические рекомендации компании-производителя металлорежущего инструмента Sandvik Coromant по наружной токарной обработке Закрепление заготовок для достижения максимальной жесткости СПИД Способность станка точно вращать заготовку является чрезвычайно важным фактором с точки зрения достижения высокой размерной точности. Этим объясняется столь пристальное внимание к жесткому закреплению заготовки. Тонкостенные заготовки Используйте для закрепления тонкостенных заготовок кулачки с широкими губками. В этом случае силы закрепления распределяются по большей площади. Кулачки с широкими губками для закрепления тонкостенных заготовок Длинные и тонкие заготовки Закрепление заготовок с одной стороны допускается при вылете не больше двух диаметров (2XD). Для крепления более длинных заготовок следует обеспечить дополнительную точку опоры например поджатие задним центром. Соосность шпинделя и заднего центра является одним из условий обеспечивающих максимальную жесткость всей системы и надежный контакт при поджатии центром. При соблюдении данного условия достигаются высокие результаты обработки. Для предотвращения вибраций и конусности при обработке тел вращения выбирайте инструмент с большим главным углом в плане ( 93) и острокромочные пластины (с PVD покрытием) с малым радиусом при вершине. Точение с высокими подачами Инструмент с маленьким главным углом в плане Выбирая инструмент с меньшим главным углом в плане можно назначать большую подачу (fn мм/об). При маленьком главном угле в плане образуется стружка меньшей толщины и значение силы резания также меньше при прочих равных условиях. hex fn sinKr Круглые пластины В таблице приведен эффективный главный угол в плане и изменение подачи в зависимости от соотношения глубины резания и диаметра пластины iC. С уменьшением соотношения ap iC уменьшается эффективный главный угол в плане и увеличивается коэффициент подачи. Теоретически круглая форма пластины обеспечивает наивысшую прочность пластины и производительность обработки. hex - fn X V4 рр 2 iC iCl глубины резания к диаметру пластины (Эр iC) Главный угол в плане (Kr) Коэффициент подачи 0.25 45 1.41 0.20 39 1.58 0.15 33 1.83 0.10 26 2.24 A 54 SANDVIK Наружное точение Практические рекомендации Практические рекомендации
