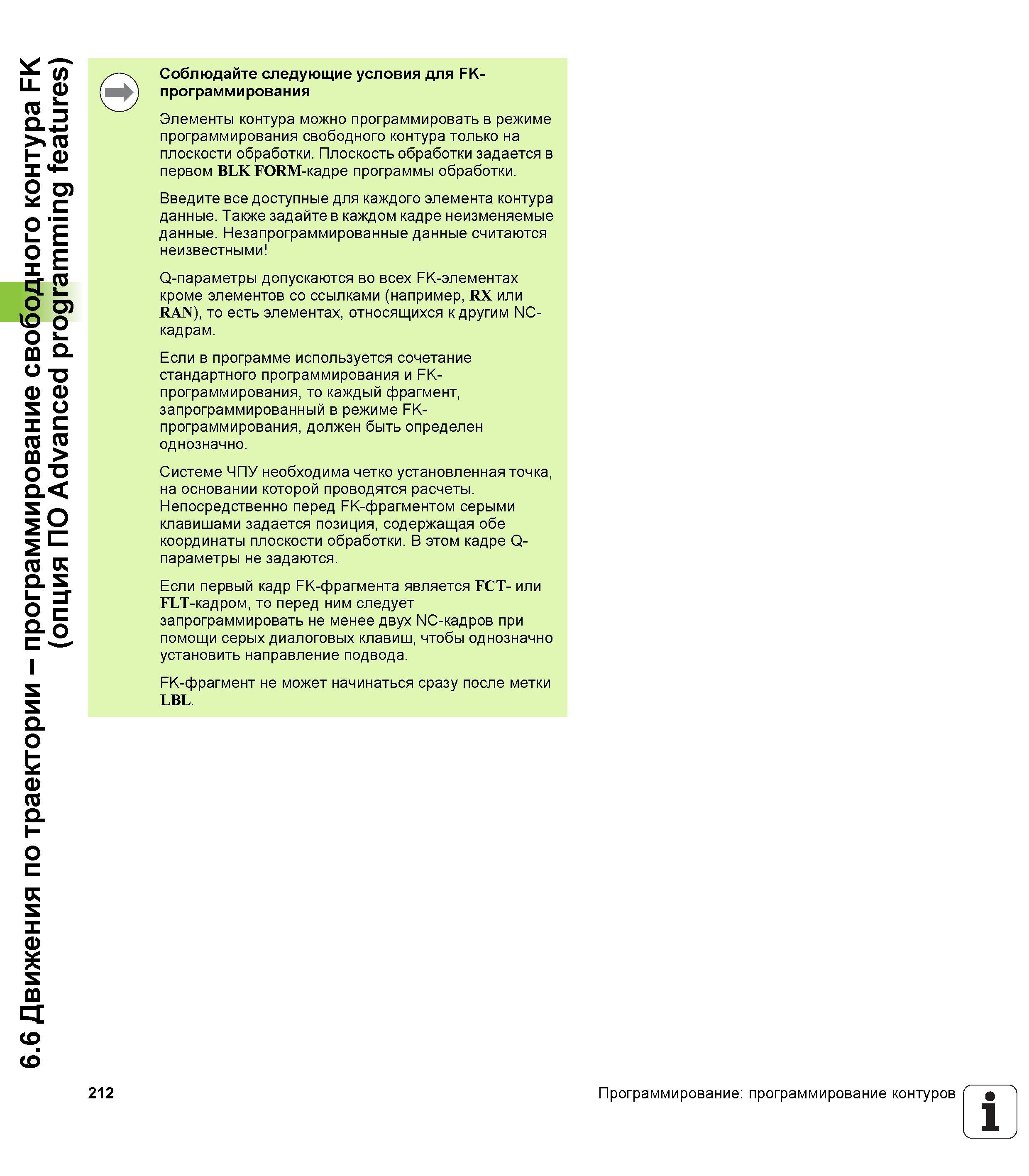

Соблюдайте следующие условия для FK-программирования Элементы контура можно программировать в режиме программирования свободного контура только на плоскости обработки. Плоскость обработки задается в первом BLK FORM-кадре программы обработки. Введите все доступные для каждого элемента контура данные. Также задайте в каждом кадре неизменяемые данные. Незапрограммированные данные считаются неизвестными Q-параметры допускаются во всех FK-элементах кроме элементов со ссылками (например, RX или RAN), то есть элементах, относящихся к другим NC-кадрам. Если в программе используется сочетание стандартного программирования и FK-программирования, то каждый фрагмент, запрограммированный в режиме FK-программирования, должен быть определен однозначно. Системе ЧПУ необходима четко установленная точка, на основании которой проводятся расчеты. Непосредственно перед FK-фрагментом серыми клавишами задается позиция, содержащая обе координаты плоскости обработки. В этом кадре Q-параметры не задаются. Если первый кадр FK-фрагмента является FCT- или FLT-кадром, то перед ним следует запрограммировать не менее двух NC-кадров при помощи серых диалоговых клавиш, чтобы однозначно установить направление подвода. FK-фрагмент не может начинаться сразу после метки LBL. Программирование программирование контуров 1 6.6 Движения по траектории - программирование свободного контура FK (опция ПО Advanced programming features) 212
