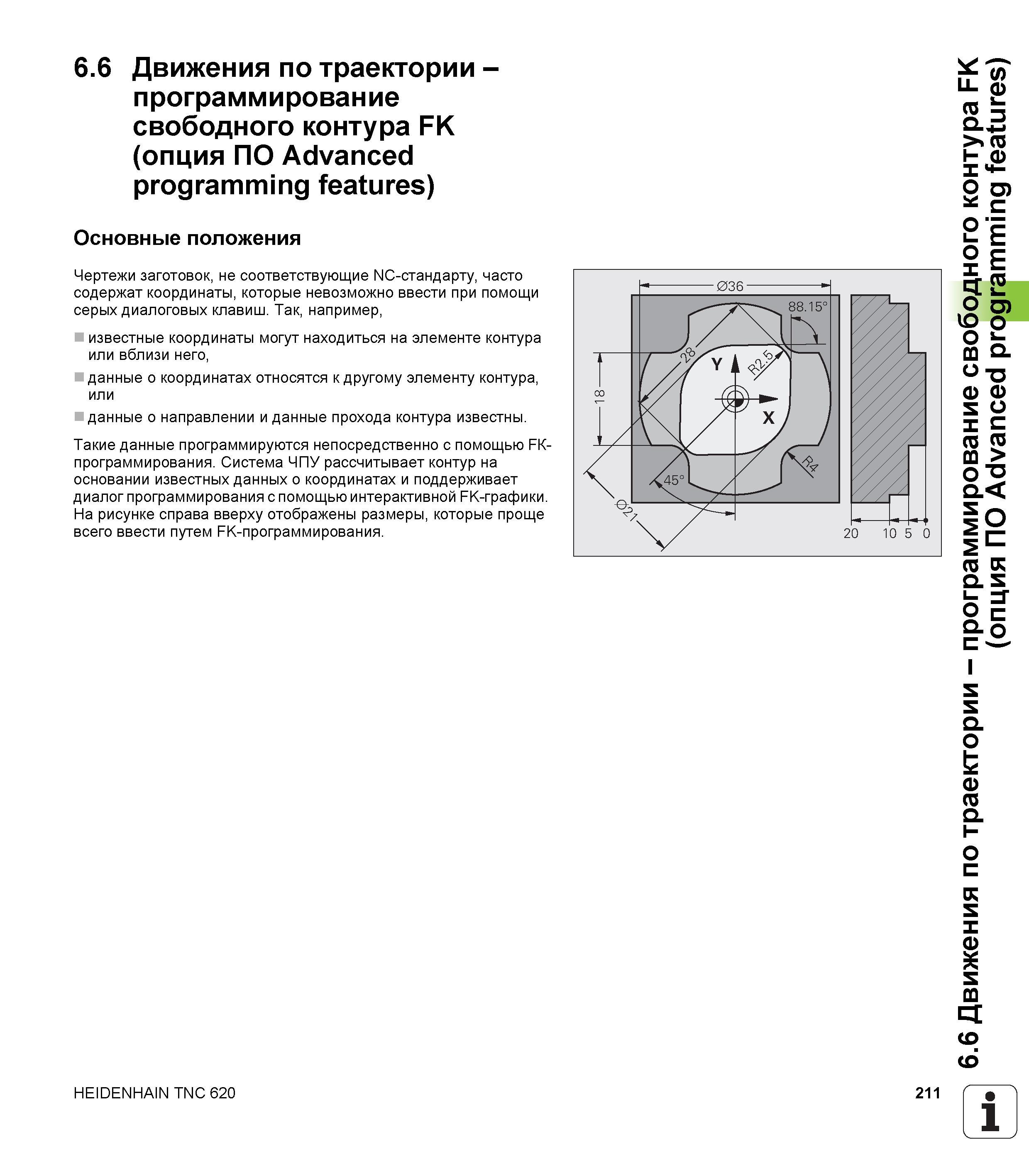

Система ЧПУ рассчитывает контур на основании известных данных о координатах и поддерживает диалог программирования с помощью интерактивной FK-графики. На рисунке справа вверху отображены размеры, которые проще всего ввести путем FK-программирования. HEIDENHAIN TNC 620 211 1 6.6 Движения по траектории - программирование свободного контура FK (опция ПО Advanced programming features) 6.6 Движения по траектории -программирование свободного контура FK (опция ПО Advanced programming features) Основные положения Чертежи заготовок, не соответствующие NC-стандарту, часто содержат координаты, которые невозможно ввести при помощи серых диалоговых клавиш. Так, например, известные координаты могут находиться на элементе контура или вблизи него, данные о координатах относятся к другому элементу контура, или данные о направлении и данные прохода контура известны. Такие данные программируются непосредственно с помощью РК-программирования.
