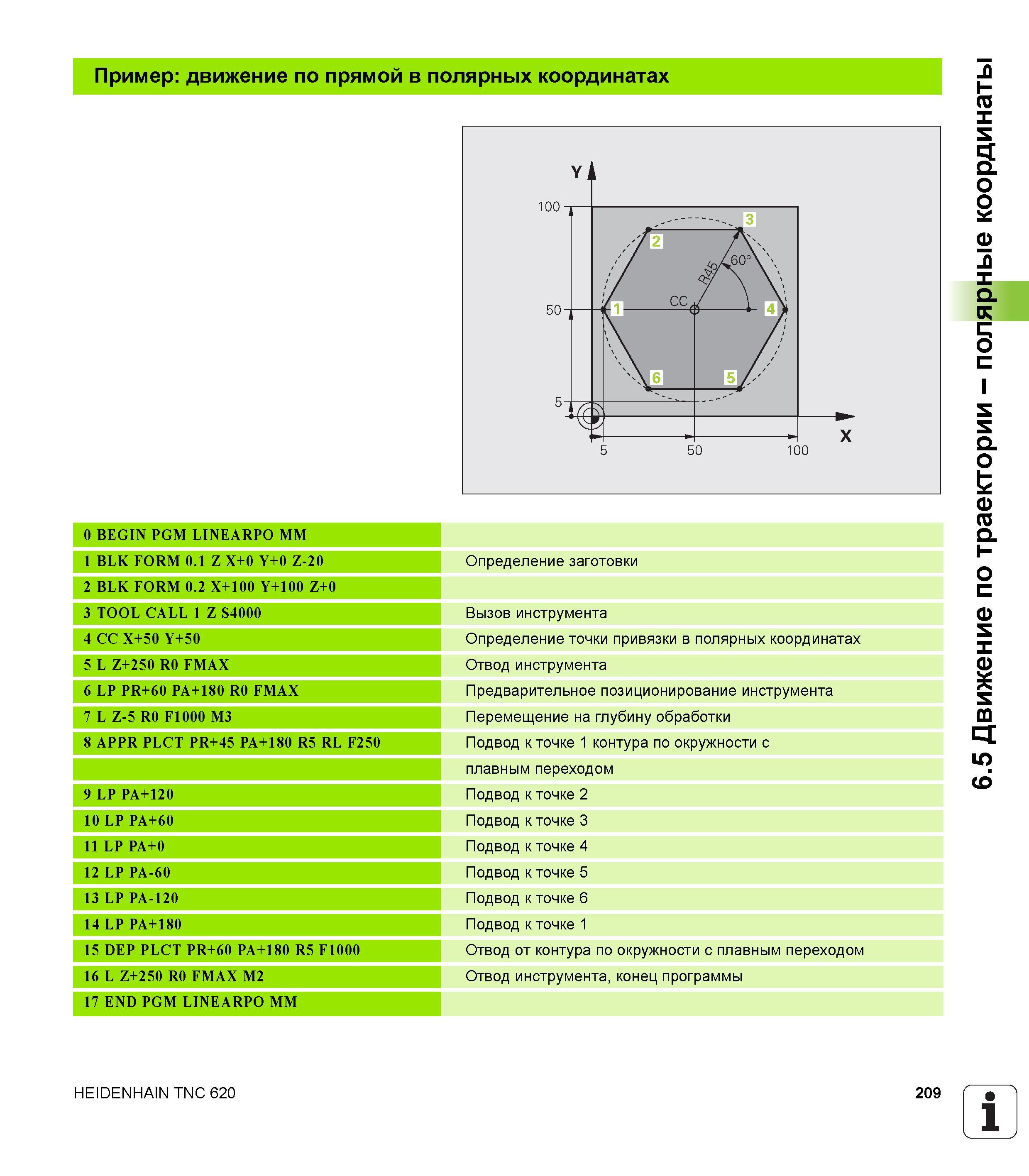

Пример ЧПУ программирования Движение по прямой в полярных координатах 0 BEGIN PGM LINEARPO MM 1 BLK FORM 0 1 Z X+0 Y+0 Z-20 2 BLK FORM 0 2 X+100 Y+

Пример ЧПУ программирования Движение по прямой в полярных координатах 0 BEGIN PGM LINEARPO MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S4000 4 CC X+50 Y+50 5 L Z+250 R0 FMAX 6 LP PR+60 PA+180 R0 FMAX 7 L Z-5 R0 F1000 M3 8 APPR PLCT PR+45 PA+180 R5 RL F250 9 LP PA+120 10 LP PA+60 11 LP PA+0 12 LP PA-60 13 LP PA-120 14 LP PA+180 15 DEP PLCT PR+60 PA+180 R5 F1000 16 L Z+250 R0 FMAX M2 17 END PGM LINEARPO MM Определение заготовки Вызов инструмента Определение точки привязки в полярных координатах Отвод инструмента Предварительное позиционирование инструмента Перемещение на глубину обработки Подвод к точке 1 контура по окружности с плавным переходом Подвод к точке 2 Подвод к точке 3 Подвод к точке 4 Подвод к точке 5 Подвод к точке 6 Подвод к точке 1 Отвод от контура по окружности с плавным переходом Отвод инструмента, конец программы HEIDENHAIN TNC 620 209 1 6.5 Движение по траектории - полярные координаты
