Система ЧПУ перемещает инструмент по круговой траектории от последней точки контура РЕ к конечной точке PN Круговая траектория примыкает к последне

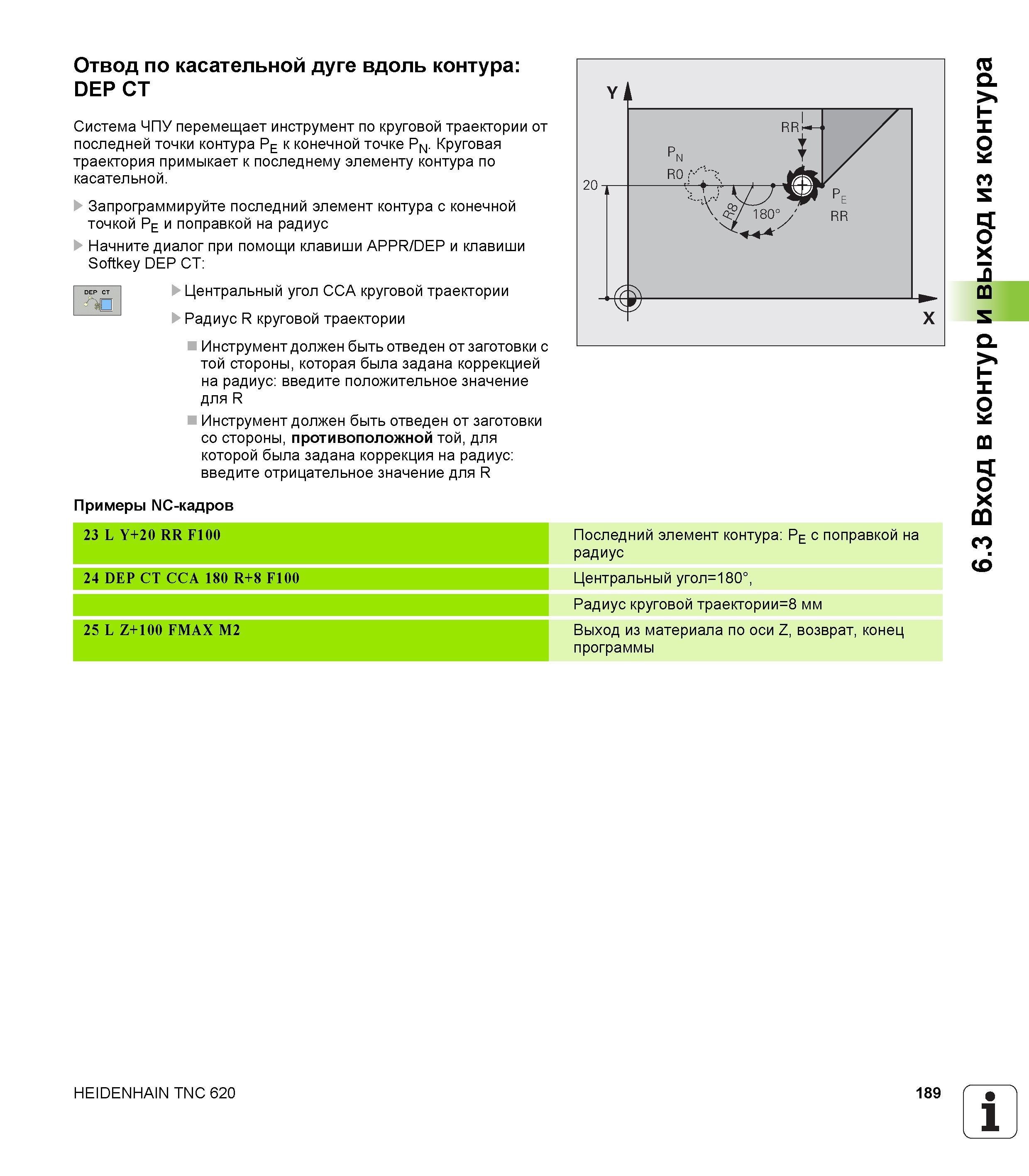

Система ЧПУ перемещает инструмент по круговой траектории от последней точки контура РЕ к конечной точке PN. Круговая траектория примыкает к последнему элементу контура по касательной. Запрограммируйте последний элемент контура с конечной точкой Ре и поправкой на радиус Начните диалог при помощи клавиши APPR/DEP и клавиши Softkey DEP CT от t Центральный угол ССА круговой траектории Радиус R круговой траектории Инструмент должен быть отведен от заготовки с той стороны, которая была задана коррекцией на радиус введите положительное значение для R Инструмент должен быть отведен от заготовки со стороны, противоположной той, для которой была задана коррекция на радиус введите отрицательное значение для R Примеры NC-кадров 23 L Y+20 RR F100 Последний элемент контура Pe с поправкой на радиус 24 DEP CT CCA 180 R+8 F100 Центральный угол=180°, Радиус круговой траектории=8 мм 25 L Z+100 FMAX M2 Выход из материала по оси Z, возврат, конец программы HEIDENHAIN TNC 620 189 1 6.3 Вход в контур и выход из контура Отвод по касательной дуге вдоль контура DEP CT
