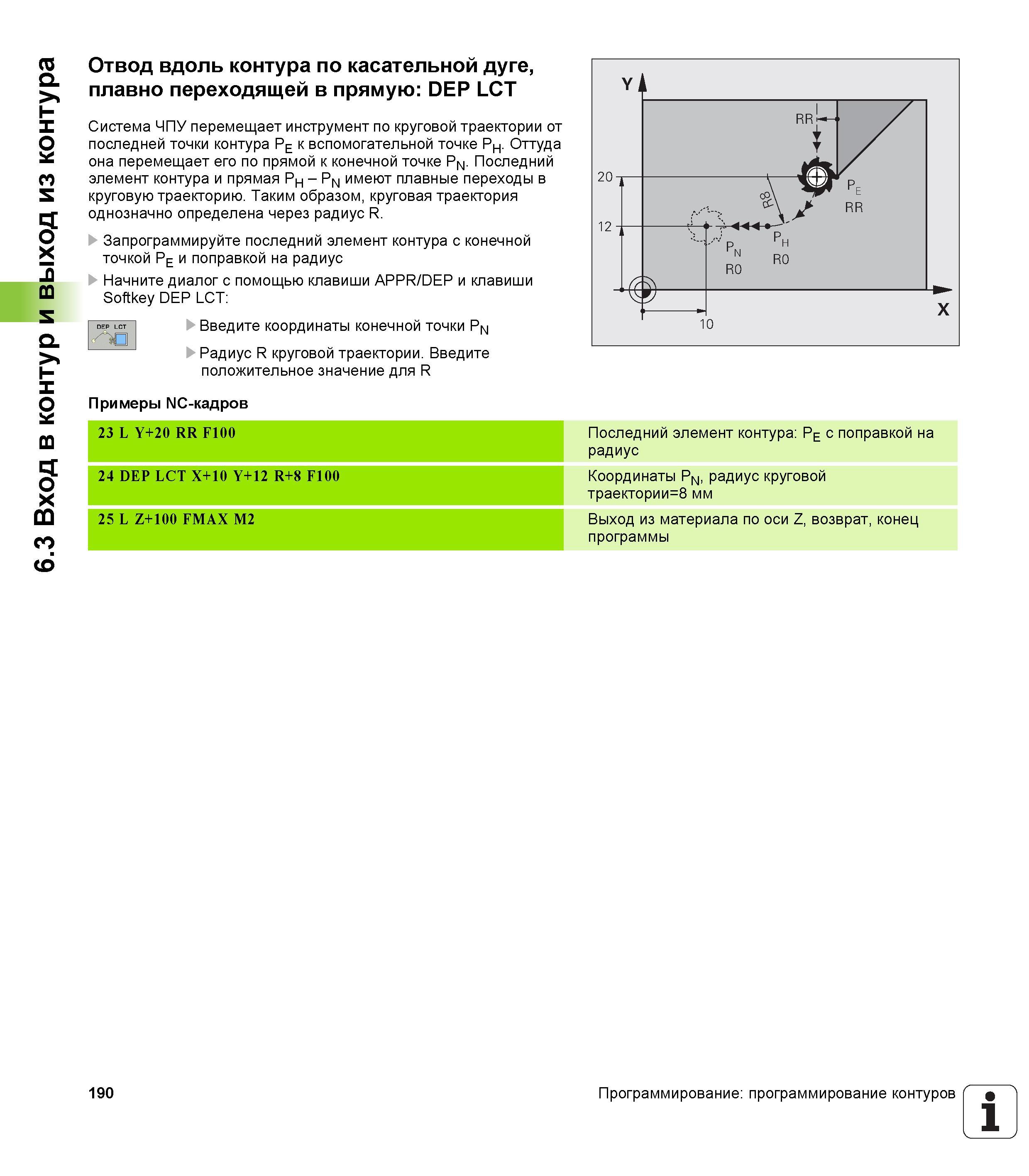

Система ЧПУ перемещает инструмент по круговой траектории от последней точки контура Pe к вспомогательной точке Ph. Оттуда она перемещает его по прямой к конечной точке Pn. Последний элемент контура и прямая Ph - Pn имеют плавные переходы в круговую траекторию. Таким образом, круговая траектория однозначно определена через радиус R. Запрограммируйте последний элемент контура с конечной точкой PE и поправкой на радиус Начните диалог с помощью клавиши APPR/DEP и клавиши softkey DEP LCT ЕР LCT Введите координаты конечной точки Pn Радиус R круговой траектории. Введите положительное значение для R Примеры NC-кадров 23 L Y+20 RR F100 Последний элемент контура Pe с поправкой на радиус Координаты Pn, радиус круговой траектории=8 мм Выход из материала по оси Z, возврат, конец программы 24 DEP LCT X+10 Y+12 R+8 F100 25 L Z+100 FMAX M2 190 Программирование программирование контуров 1 6.3 Вход в контур и выход из контура Отвод вдоль контура по касательной дуге, плавно переходящей в прямую DEP LCT
