Кадр прямой (L-кадр) можно открыть также с помощью кнопки ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ В режиме работы Ручное управление следует переместить инст

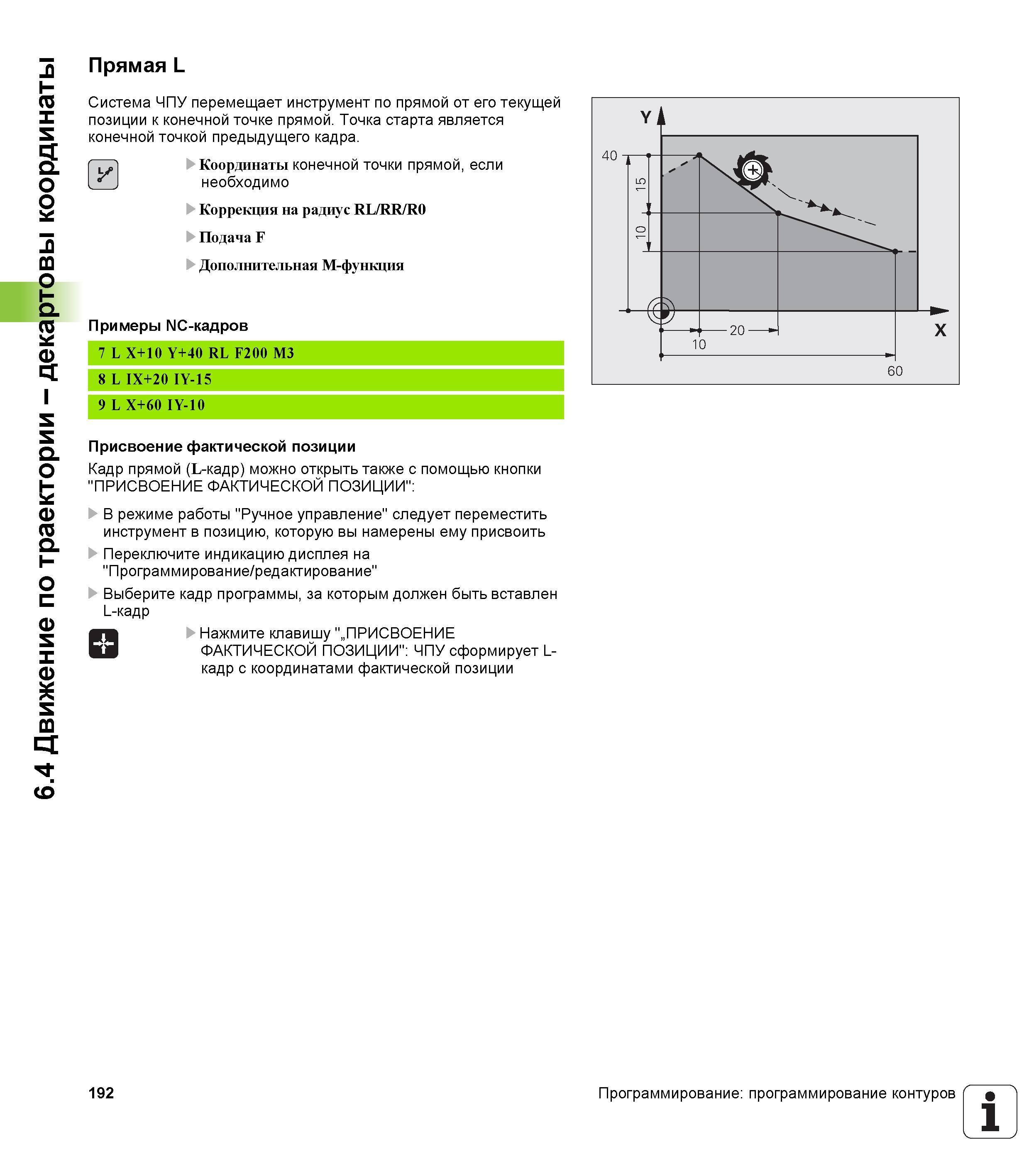

Кадр прямой (L-кадр) можно открыть также с помощью кнопки "ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ" В режиме работы "Ручное управление" следует переместить инструмент в позицию, которую вы намерены ему присвоить Переключите индикацию дисплея на "Программирование/редактирование" Выберите кадр программы, за которым должен быть вставлен L-кадр 0 Нажмите клавишу "„ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ" ЧПУ сформирует L-кадр с координатами фактической позиции 192 Программирование программирование контуров 1 6.4 Движение по траектории - декартовы координаты Прямая L Система ЧПУ перемещает инструмент по прямой от его текущей позиции к конечной точке прямой. Точка старта является конечной точкой предыдущего кадра. Координаты конечной точки прямой, если необходимо Коррекция на радиус RL/RR/R0 Подача F Дополнительная M-функция Примеры NC-кадров Присвоение фактической позиции
