С помощью угла вращения можно простым способом определить направление оси X на наклонной плоскости обработки (см рис справа внизу) Обратите внимани

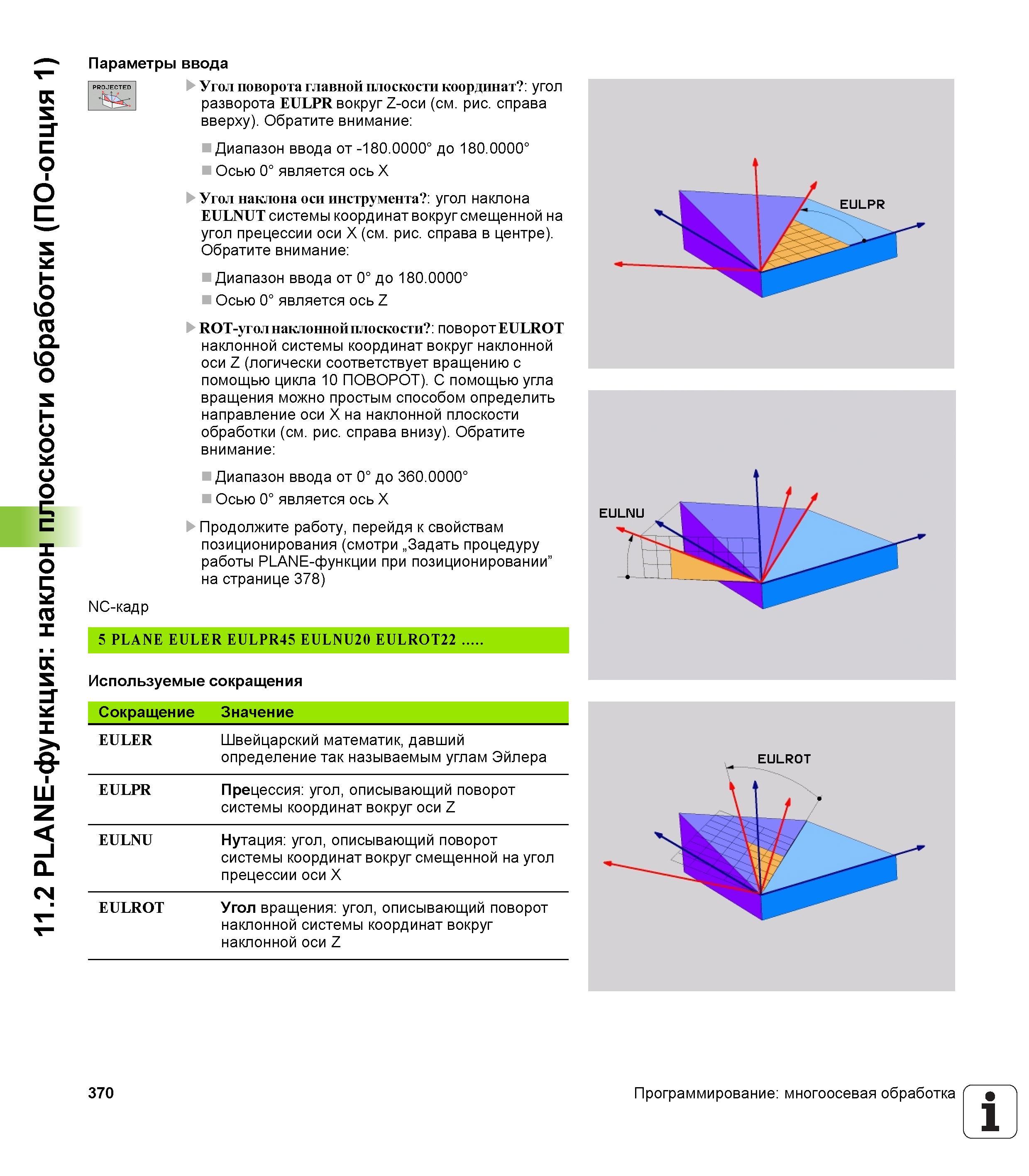

С помощью угла вращения можно простым способом определить направление оси X на наклонной плоскости обработки (см. рис. справа внизу). Обратите внимание Диапазон ввода от 0° до 360.0000° Осью 0° является ось X Продолжите работу, перейдя к свойствам позиционирования (смотри „Задать процедуру работы PLANE-функции при позиционировании” на странице 378) NC-кадр 5 PLANE EULER EULPR45 EULNU20 EULROT22 Используемые сокращения Сокращение Значение EULER Швейцарский математик, давший определение так называемым углам Эйлера EULPR Прецессия угол, описывающий поворот системы координат вокруг оси Z EULNU Нутация угол, описывающий поворот системы координат вокруг смещенной на угол прецессии оси X EULROT Угол вращения угол, описывающий поворот наклонной системы координат вокруг наклонной оси Z 370 PROJECTED Программирование многоосевая обработка 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Параметры ввода Угол поворота главной плоскости координат угол разворота EULPR вокруг Z-оси (см. рис. справа вверху). Обратите внимание Диапазон ввода от -180.0000° до 180.0000° Осью 0° является ось X Угол наклона оси инструмента угол наклона EULNUT системы координат вокруг смещенной на угол прецессии оси X (см. рис. справа в центре). Обратите внимание Диапазон ввода от 0° до 180.0000° Осью 0° является ось Z ROT-угол наклонной плоскости поворот EULROT наклонной системы координат вокруг наклонной оси Z (логически соответствует вращению с помощью цикла 10 ПОВОРОТ).
