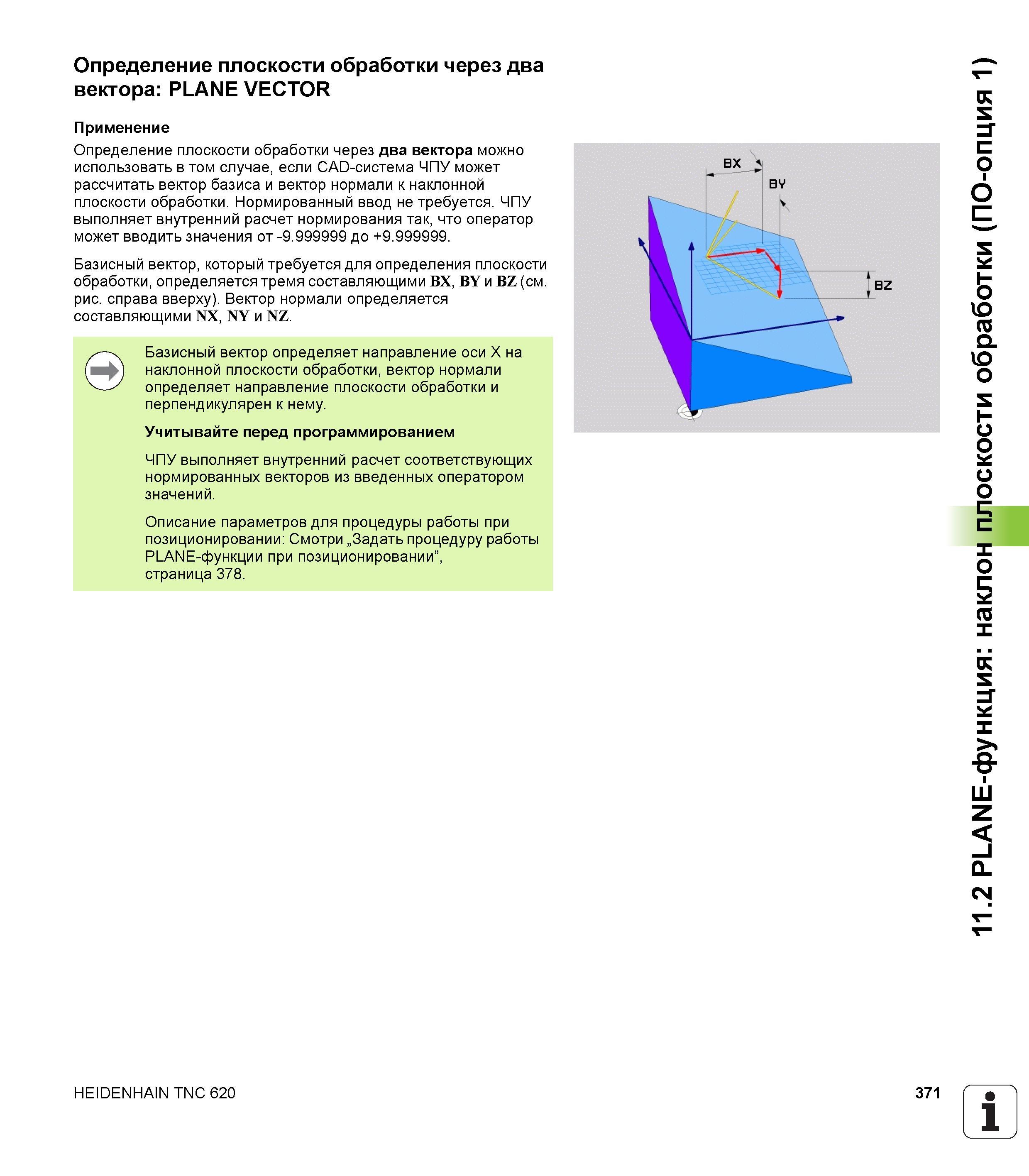

Определение плоскости обработки через два вектора можно использовать в том случае, если CAD-система ЧПУ может рассчитать вектор базиса и вектор нормали к наклонной плоскости обработки. Нормированный ввод не требуется. ЧПУ выполняет внутренний расчет нормирования так, что оператор может вводить значения от -9.999999 до +9.999999. Базисный вектор, который требуется для определения плоскости обработки, определяется тремя составляющими BX, BY и BZ (см. рис. справа вверху). Вектор нормали определяется составляющими NX, NY и NZ. Базисный вектор определяет направление оси X на наклонной плоскости обработки, вектор нормали определяет направление плоскости обработки и перпендикулярен к нему. Учитывайте перед программированием ЧПУ выполняет внутренний расчет соответствующих нормированных векторов из введенных оператором значений. Описание параметров для процедуры работы при позиционировании Смотри „Задать процедуру работы PLANE-функции при позиционировании”, страница 378. HEIDENHAIN TNC 620 371 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Определение плоскости обработки через два вектора PLANE VECTOR Применение
