Поворот наклонной системы координат вокруг наклонной оси инструмента (логически соответствует вращению при помощи цикла 10 ПОВОРОТ) С помощью угла

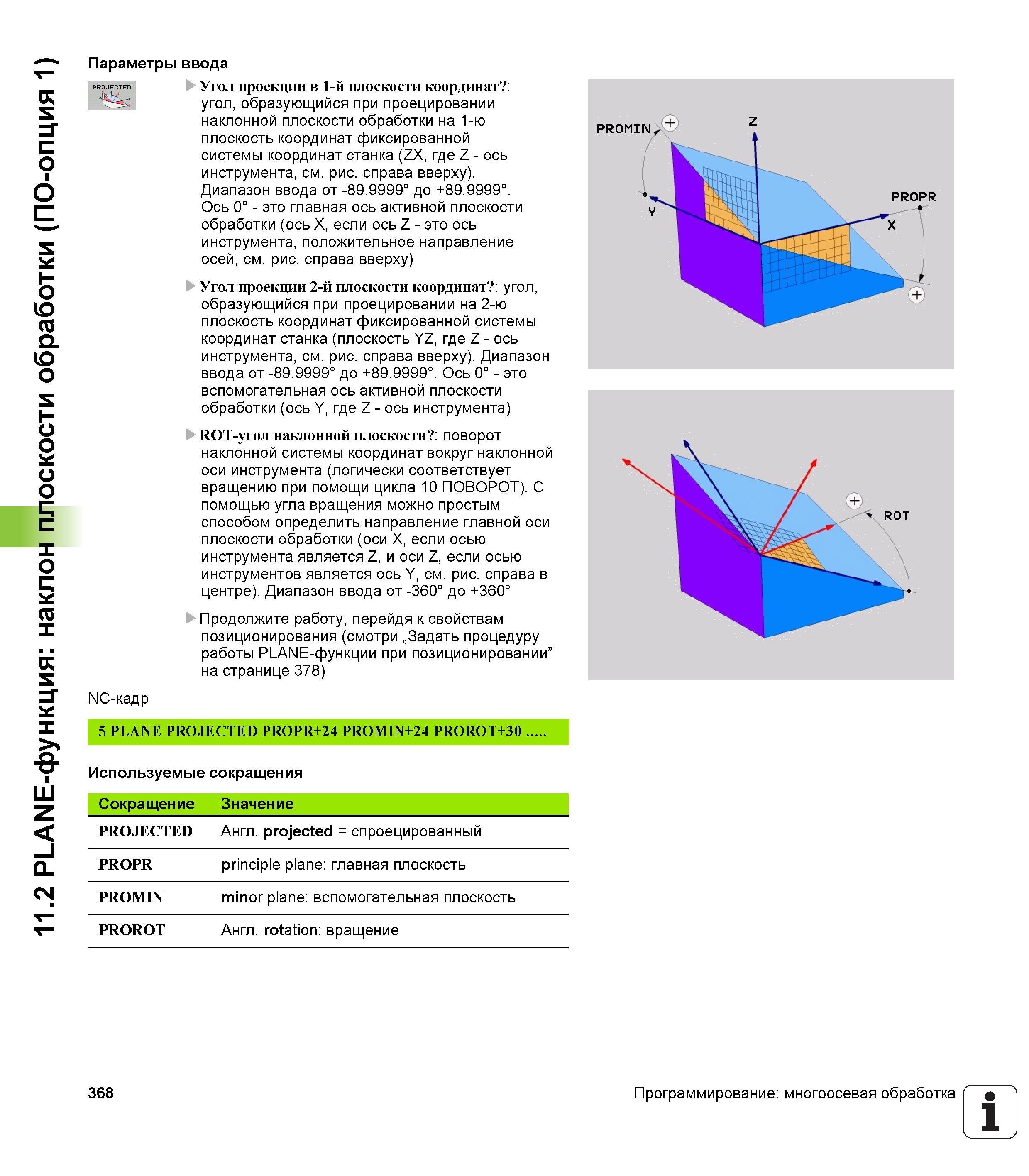

Поворот наклонной системы координат вокруг наклонной оси инструмента (логически соответствует вращению при помощи цикла 10 ПОВОРОТ). С помощью угла вращения можно простым способом определить направление главной оси плоскости обработки (оси X, если осью инструмента является Z, и оси Z, если осью инструментов является ось Y, см. рис. справа в центре). Диапазон ввода от -360° до +360° Продолжите работу, перейдя к свойствам позиционирования (смотри „Задать процедуру работы PLANE-функции при позиционировании” на странице 378) NC-кадр PROJECTED 5 PLANE PROJECTED PROPR+24 PROMIN+24 PRQRQT+30 Используемые сокращения Сокращение Значение PROJECTED Англ. projected = спроецированный PROPR principle plane главная плоскость PROMIN minor plane вспомогательная плоскость PROROT Англ. rotation вращение 368 Программирование многоосевая обработка 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Параметры ввода Угол проекции в 1-й плоскости координат угол, образующийся при проецировании наклонной плоскости обработки на 1-ю плоскость координат фиксированной системы координат станка (ZX, где Z - ось инструмента, см. рис. справа вверху). Диапазон ввода от -89.9999° до +89.9999°. Ось 0° - это главная ось активной плоскости обработки (ось X, если ось Z - это ось инструмента, положительное направление осей, см. рис. справа вверху) Угол проекции 2-й плоскости координат угол, образующийся при проецировании на 2-ю плоскость координат фиксированной системы координат станка (плоскость YZ, где Z - ось инструмента, см. рис. справа вверху). Диапазон ввода от -89.9999° до +89.9999°. Ось 0° - это вспомогательная ось активной плоскости обработки (ось Y, где Z - ось инструмента) ROT-угол наклонной плоскости
