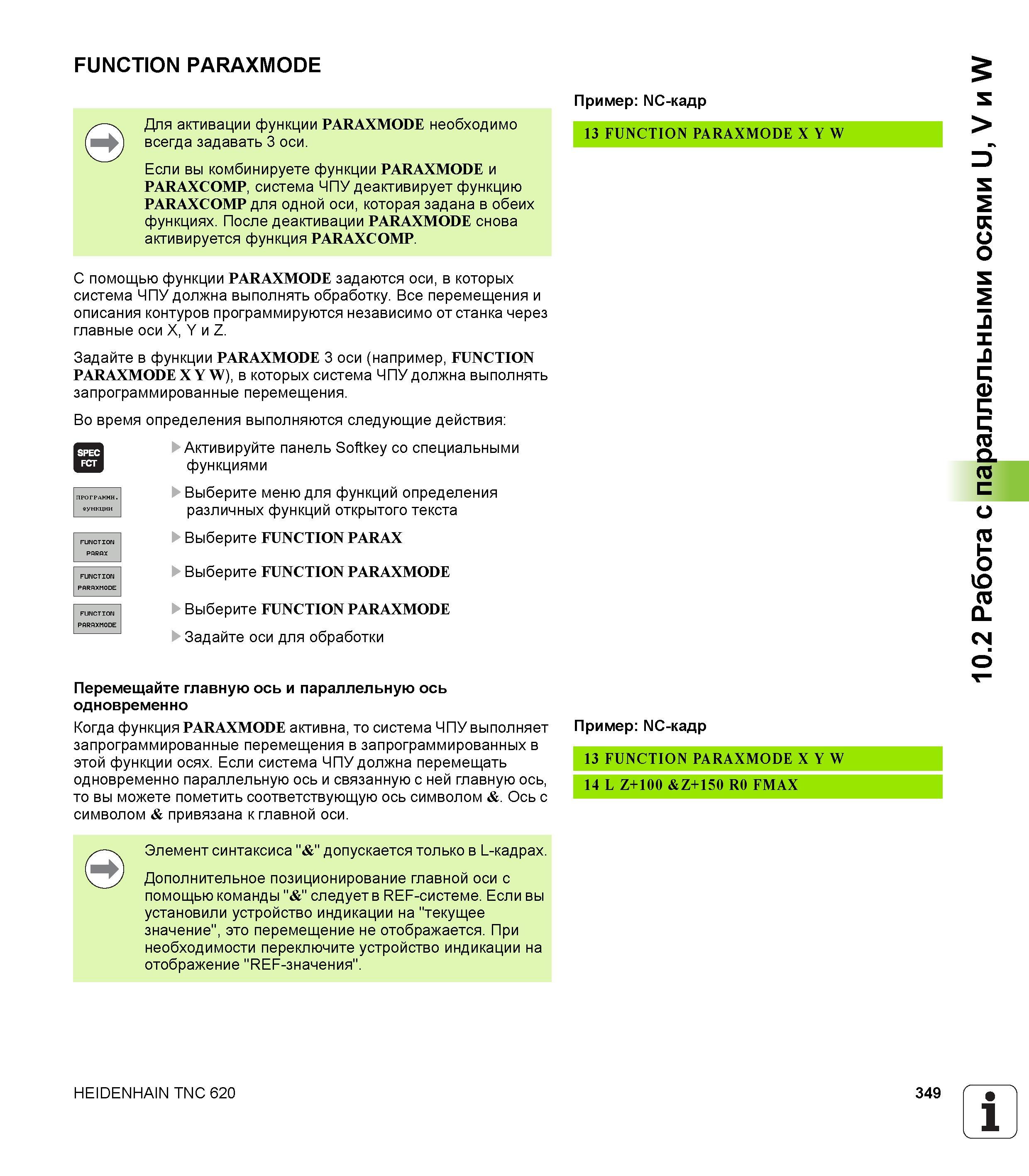

С помощью функции PARAXMODE задаются оси, в которых система ЧПУ должна выполнять обработку. Все перемещения и описания контуров программируются независимо от станка через главные оси X, Y и Z. Задайте в функции PARAXMODE 3 оси (например, FUNCTION PARAXMODE X Y W), в которых система ЧПУ должна выполнять запрограммированные перемещения. Во время определения выполняются следующие действия Активируйте панель Softkey со специальными функциями Выберите меню для функций определения различных функций открытого текста Выберите FUNCTION PARAX Выберите FUNCTION PARAXMODE ПРОГРАММН. ФУНКЦИИ FUNCTION PQRflX FUNCTION PARHXMODE Выберите FUNCTION PARAXMODE Задайте оси для обработки Перемещайте главную ось и параллельную ось одновременно Когда функция PARAXMODE активна, то система ЧПУ выполняет Пример NC-кадр запрограммированные перемещения в запрограммированных в этой функции осях. Если система ЧПУ должна перемещать одновременно параллельную ось и связанную с ней главную ось, то вы можете пометить соответствующую ось символом &. Ось с символом & привязана к главной оси. Элемент синтаксиса "&" допускается только в L-кадрах. Дополнительное позиционирование главной оси с помощью команды "&" следует в REF-системе. Если вы установили устройство индикации на "текущее значение", это перемещение не отображается. При необходимости переключите устройство индикации на отображение "REF-значения". HEIDENHAIN TNC 620 349 1 10.2 Работа с параллельными осями U, V и W FUNCTION PARAXMODE Для активации функции PARAXMODE необходимо всегда задавать 3 оси. Если вы комбинируете функции PARAXMODE и PARAXCOMP, система ЧПУ деактивирует функцию PARAXCOMP для одной оси, которая задана в обеих функциях. После деактивации PARAXMODE снова активируется функция PARAXCOMP. Пример NC-кадр 13 FUNCTION PARAXMODE X Y W
